典型场景实践

通过SNMP平台查看云平台资源监控

使用SNMP协议，用户可通过第三方平台查看ZStack Cloud资源的监控数据，并接收ZStack Cloud推送的报警消息。本章主要介绍通过SNMP协议获取ZStack Cloud资源监控数据的方法。

目前，支持通过SNMP协议获取以下资源的监控数据：物理机、主存储、镜像服务器、云主机、VPC路由器。

本场景以对接ZABBIX平台为例进行介绍，用户也可选用其他SNMP平台。

配置信息

本场景基本配置信息如下：

ZStack Cloud信息	ZABBIX平台信息	SNMP协议信息
管理节点IP：172.26.51.91	服务器IP：172.26.51.240	协议类型：v2c
SNMP Agent端口：1161	服务器IP：172.26.51.240	团体字：v2c-test

具体实践流程如下：

准备ZABBIX平台和MIB Browser。
登录ZStack Cloud，启用SNMP管理。
下载ZStack Cloud MIB文件，查看资源监控项OID。
登录ZABBIX平台，对接ZStack Cloud。
在ZABBIX平台上添加监控项。
通过ZABBIX平台，查看ZStack Cloud资源监控数据。

准备ZABBIX平台和MIB Browser。
1. 准备一个SNMP监控平台，该平台可通过SNMP协议获取云平台上的资源监控数据，本场景准备ZABBIX平台。
2. 准备MIB Browser工具，用于查看ZStack Cloud MIB文件。可点击此处下载。
登录ZStack Cloud，启用SNMP管理。
在ZStack Cloud主菜单，点击设置 > 平台设置 > SNMP管理，进入SNMP管理界面。在SNMP管理界面，点击去启用，进入启用SNMP管理界面。
可参考以下示例输入相应内容：
- SNMP Agent端口：配置在管理节点的端口，用于接收和响应来自ZABBIX的请求，默认为1161
- SNMP协议类型：选择SNMP协议类型，支持v2c和v3两种类型，本场景下使用v2c协议
- 团体字：设置一个团体字，用于ZABBIX和云平台间的认证对接，本场景下设置为v2c-test
- SNMP Trap接收端：可选项，添加一个第三方服务器，用于接收云平台主动推送的报警消息，可在启用SNMP管理时添加，也可在启用完成后添加，本场景下，暂不添加SNMP Trap接收端
如图 1所示：

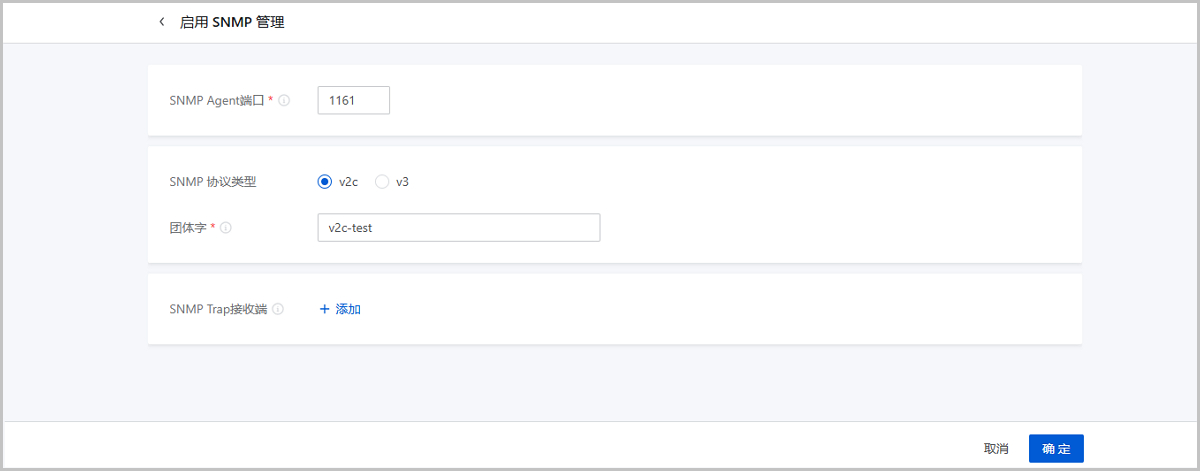

图 1. 启用SNMP管理
下载ZStack Cloud MIB文件，查看资源监控项OID。
1. 在ZStack Cloud SNMP管理界面左上角，点击下载MIB文件，如图 2所示：

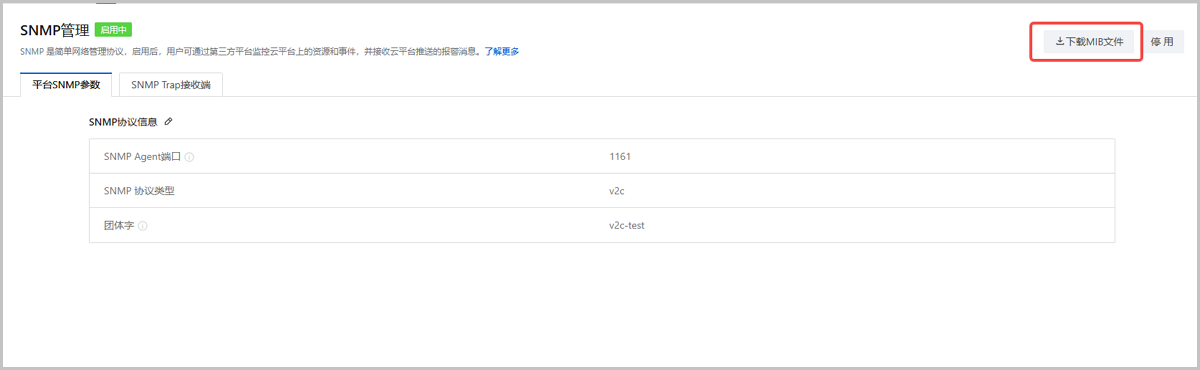

  图 2. 下载MIB文件
2. 打开MIB Browser，在主菜单点击Advanced...，配置SNMP Agent信息，可参考以下示例输入相应内容：
  - Address：输入ZStack Cloud管理节点IP地址
  - Port：输入ZStack Cloud SNMP Agent端口，本场景下为1161
  - Read Community：输入在ZStack Cloud上设置的团体字，本场景下为v2c-test
  - Write Community：可留空不填
  - SNMP Version：选择ZStack Cloud上设置的SNMP协议类型，本场景下选择v2
  如图 3所示：

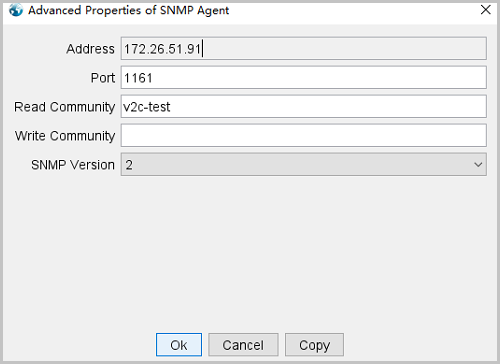

  图 3. 在MIB Browser配置SNMP Agent信息
3. 在MIB Browser主菜单，点击File > Load MIBs，打开从ZStack Cloud下载的MIB文件。
  MIB文件中目前包含五类资源的监控项：物理机 (kvmHost)、主存储 (primaryStorage)、镜像服务器 (backupStorage)、云主机 (vm)、VPC路由器 (vRouter)。
4. 展开资源类别文件夹，查看资源监控OID：
  资源监控OID由两部分组成：OID前缀和资源Index Value
  - OID前缀：OID前缀指向一个监控条目。在展开的MIB目录中，点击一个监控条目即可查看其对应的OID前缀。
  - 资源Index Value：Index Value指向被监控的具体资源，右击资源Table (例如：kvmHostTable)，选择Table View，即可在Index Value列查看各个资源的Index Value。
  - 示例：
    - 物理机内存空闲率 (memoryFreeInPercent)对应的OID前缀是.1.3.6.1.4.1.60687.1.1.101.101.1.25
    - 物理机A (UUID：bf6c3abe4fff41f5b6212d9a64fe2480) 对应的Index Value是49004.15038.20479.16885.46625.11674.25854.9344
    - 物理机B (UUID：d23cf9c3839c47a9af056fd3f0829f7f) 对应的Index Value是53820.63939.33692.18345.44805.28627.61570.40831
    - 监控物理机A内存空闲率的完整OID是：.1.3.6.1.4.1.60687.1.1.101.101.1.25.49004.15038.20479.16885.4
    - 监控物理机B内存空闲率的完整OID是：.1.3.6.1.4.1.60687.1.1.101.101.1.25.53820.63939.33692.18345.44805.28627.61570.40831
  如图 4、图 5、图 6所示：

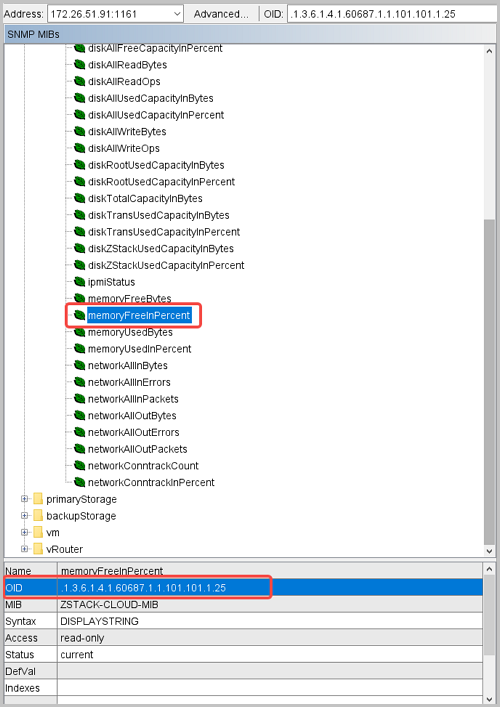

  图 4. 监控条目对应的OID前缀

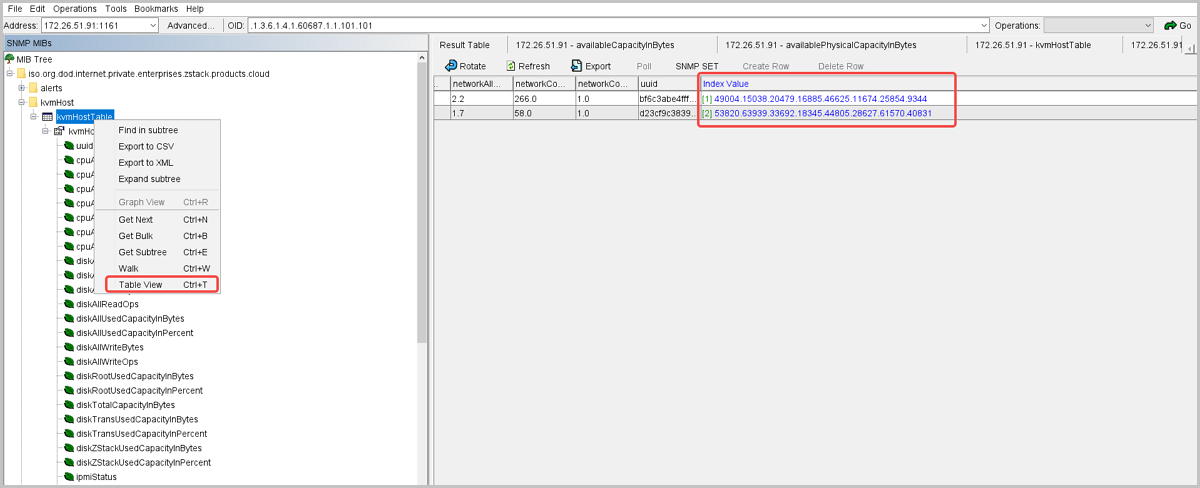

  图 5. 资源Index Value

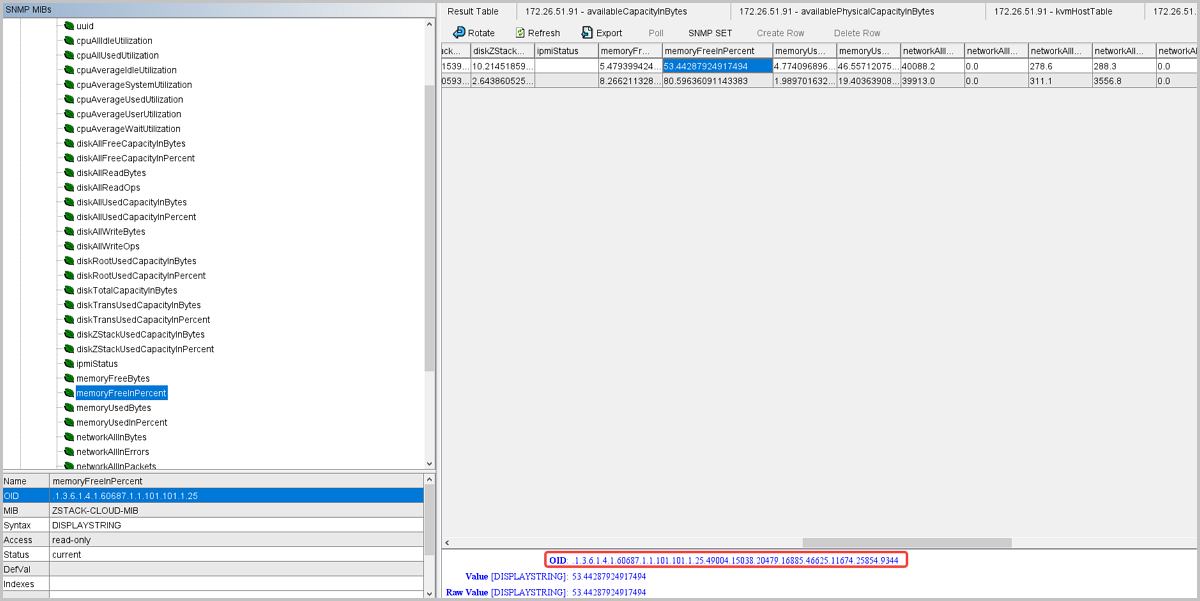

  图 6. 完整OID
登录ZABBIX平台，对接ZStack Cloud。
在ZABBIX主菜单，点击Configuration > Hosts，在Hosts界面，点击Create Host，进入New Host界面，将ZStack Cloud作为一个主机添加到ZABBIX。
可参考以下信息输入相应内容：
- Host Name：输入主机名称，本场景下设置为Cloud
- Group：为主机选择分组
- Interface：点击Add > SNMP，并设置以下参数：
  - IP address：输入ZStack Cloud管理节点IP
  - Connect to：选择Connect to IP
  - Port：输入在ZStack Cloud设置的SNMP Agent端口，本场景为1161
  - SNMP version：选择SNMP协议类型，需和ZStack Cloud上配置的一致，本场景选择SNMPv2
  - SNMP community：输入在ZStack Cloud上设置的团体字，本场景为v2c-test
  - 其他参数可按需设置
如图 7所示：

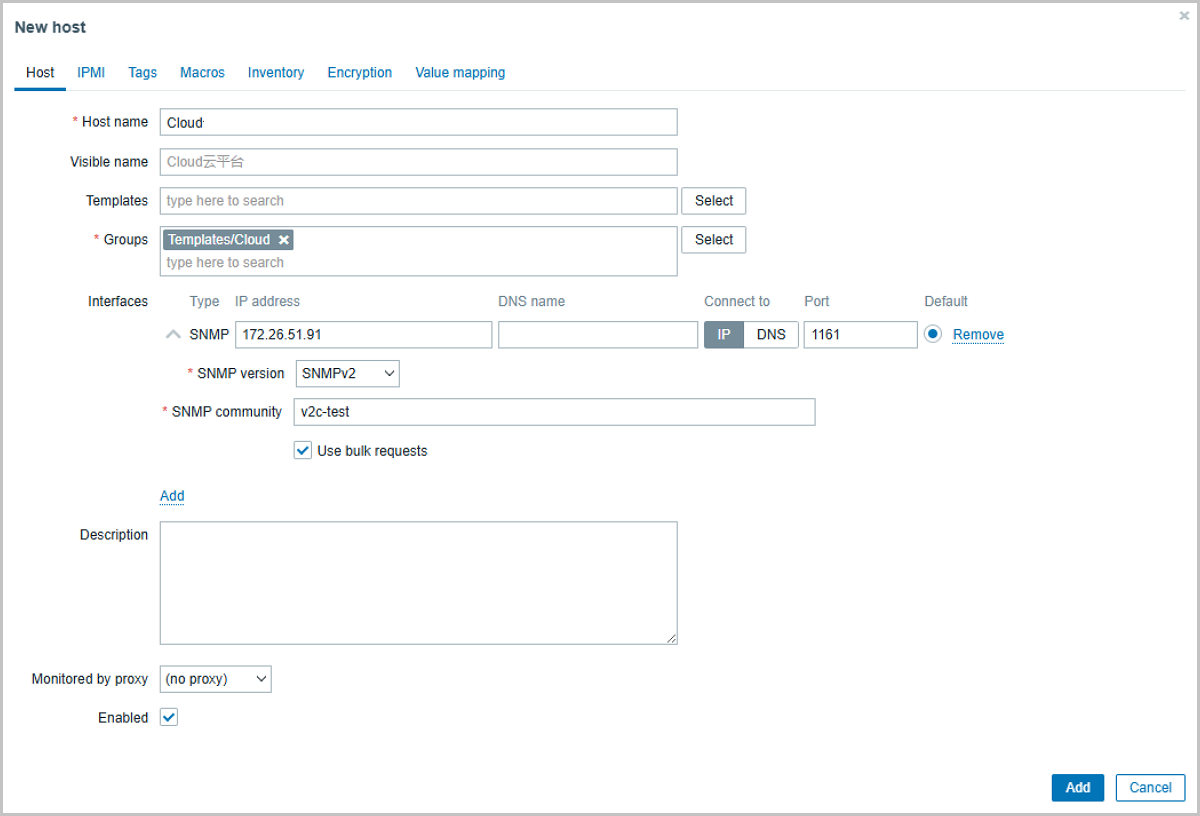

图 7. 在ZABBIX对接ZStack Cloud

对接完成的ZStack Cloud将显示在ZABBIX Hosts列表中，等待几分钟，如Availability栏显示为绿色，则表示对接成功。

如图 8所示：

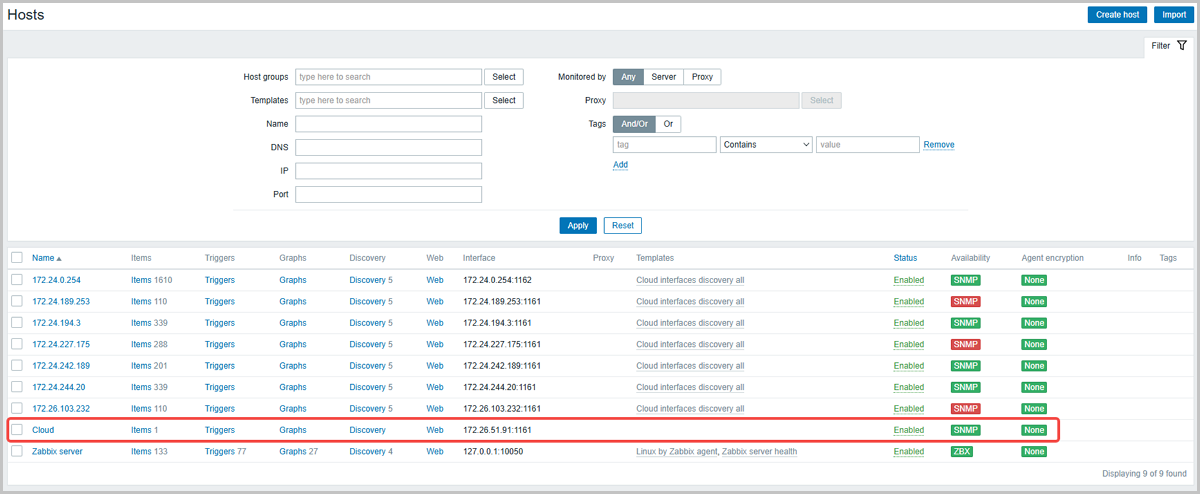

图 8. 成功对接ZStack Cloud
在ZABBIX平台上添加监控项。
支持使用三种方式为ZABBIX对接ZStack Cloud监控项：对接单个资源监控项、对接批量资源监控项、导入全量资源监控项，推荐使用批量对接或全量导入方式。
- 对接单个资源监控项：
  在ZABBIX主菜单，点击Configuration > Hosts，进入Hosts界面，选择刚刚添加的Host，点击Items列，进入Items界面，点击Create Item，添加监控项。
  使用该方法添加监控项，只能获取一个指定资源的指定监控数据，例如获取物理机A的内存空闲率，可参考以下示例输入相应内容：
  - Name：设置监控项名称，例如：物理机A的内存空闲率
  - Type：选择SNMP agent
  - Key：输入对应的监控项，例如：memoryFreeInPercent-HostA
  - Type of Information：选择Character
  - Host Interface：选择刚刚添加的Host IP地址和端口
  - SNMP OID：输入完整的OID，包括指向监控条目的OID前缀，和指向被监控资源的Index Value，例如，物理机A内存空闲率的OID：1.3.6.1.4.1.60687.1.1.101.101.1.25.49004.15038.20479.16885.46625.11674.25854.9344
  - Update Interval：设置监控数据更新间隔，ZABBIX会周期性从ZStack Cloud获取新的监控数据
  - 其他参数可按需设置

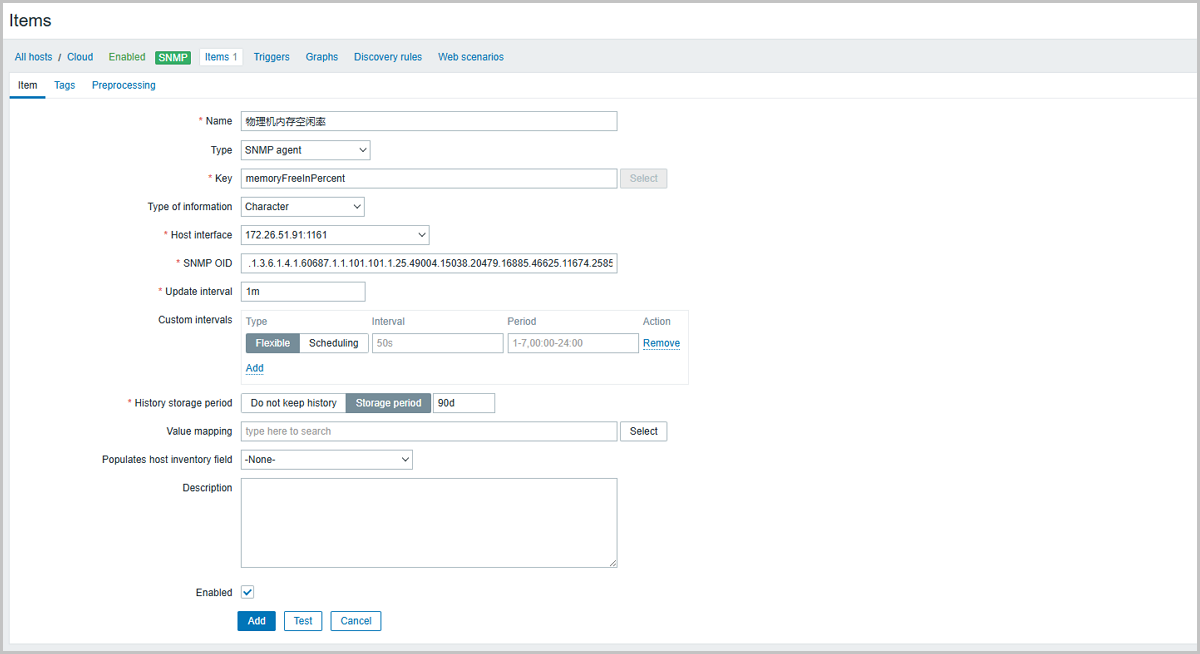

  图 9. 对接单个资源监控项
- 对接批量资源监控项
  通过批量对接，ZABBIX可获取ZStack Cloud上一类或几类资源的监控数据，例如获取所有物理机的监控数据：
  1. 添加模板：
    在ZABBIX主菜单，点击Configuration > Templates，在Template界面，点击Create template，创建一个模板，本场景下，设置模板名称为For-Cloud
  2. 添加发现规则：
    在Template主列表，选择创建好的模板For-Cloud，在模板详情页菜单中，点击Discovery rules > Create discovery rule，添加发现规则，ZABBIX将根据发现规则，主动发现ZStack Cloud上的资源，可参考以下示例输入相应内容：

    Name：输入发现规则名称，例如：discover-host，表示该规则用于发现物理机资源

    Type：选择SNMP agent

    Key：输入发现规则键值，例如：cloud.if.discovery

    SNMP OID：输入一个易于识别的资源字段，ZABBIX将用该字段发现和标记资源。本场景下，使用资源UUID发现和标记物理机，输入以下内容：discovery[{#UUID},.1.3.6.1.4.1.60687.1.1.101.101.1.0]，其中，.1.3.6.1.4.1.60687.1.1.101.101.1.0是物理机UUID对应的OID前缀

    Update Interval：设置ZABBIX自动发现ZStack Cloud的时间间隔

    其他参数可按需设置
    如图 10所示：

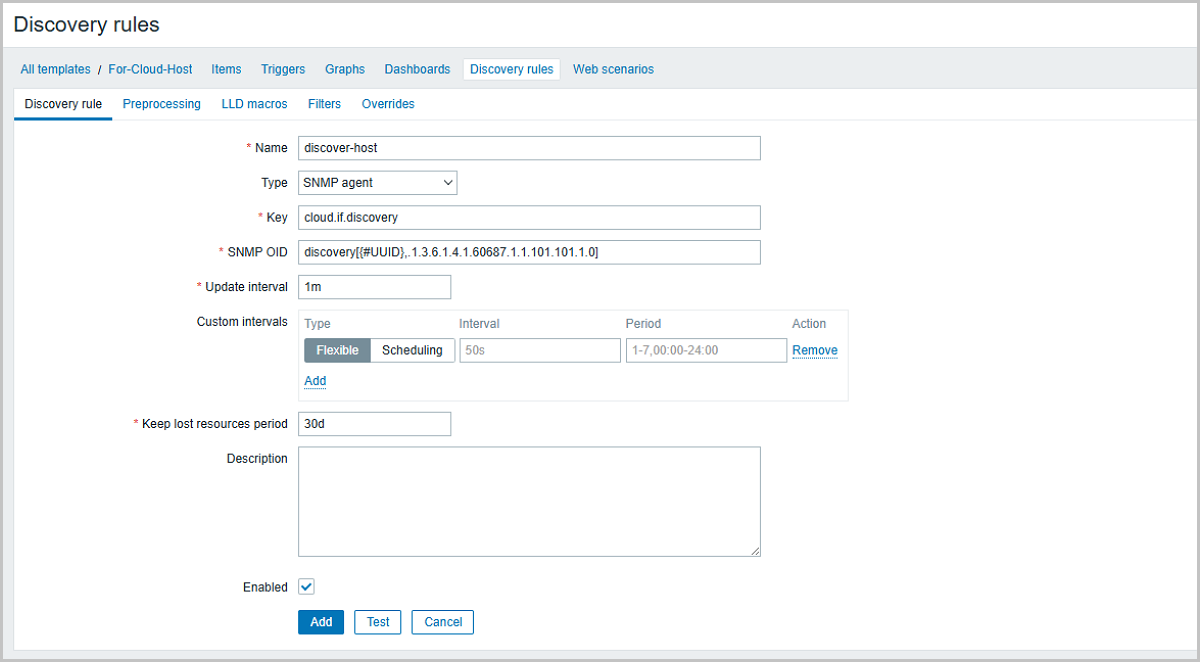

    图 10. 添加发现规则

    一个模板可以添加多条发现规则，用于发现ZStack Cloud上不同类别的资源，获取多个类别资源的监控数据。
  3. 添加监控项原型：
    在Template主列表，选择For-Cloud模板下从创建好的发现规则discover host，进入发现规则详情页，点击Item prototypes > Create item prototype，为发现规则添加监控项原型，ZABBIX会根据发现规则和监控项原型为ZStack Cloud上的资源自动、批量生成监控项。
    例如：批量生成物理机内存空闲率监控项，可参考以下示例输入相应内容：

    Name：设置监控项名称模板，例如：物理机内存空闲率-{#UUID}，其中，{#UUID}由ZABBIX根据发现的资源自动填写

    Type：选择SNMP agent

    Key：设置监控项键值模板，例如：HostMemoryFreeInPercent-[{#UUID}]，其中，{#UUID}由ZABBIX根据发现的资源自动填写

    Type of Information：选择Character

    SNMP OID：设置资源监控OID模板，使用以下格式：OID前缀.{#SNMPINDEX}，OID前缀指向一个具体的监控条目，{#SNMPINDEX}由ZABBIX根据发现的资源自动填写，对应资源的Index Value。例如，获取物理机的内存空闲率，此处填写：.1.3.6.1.4.1.60687.1.1.101.101.1.25.{#SNMPINDEX}

    Update Interval：设置监控数据更新间隔，ZABBIX会周期性从ZStack Cloud获取新的监控数据

    其他参数可按需设置
    如图 11所示：

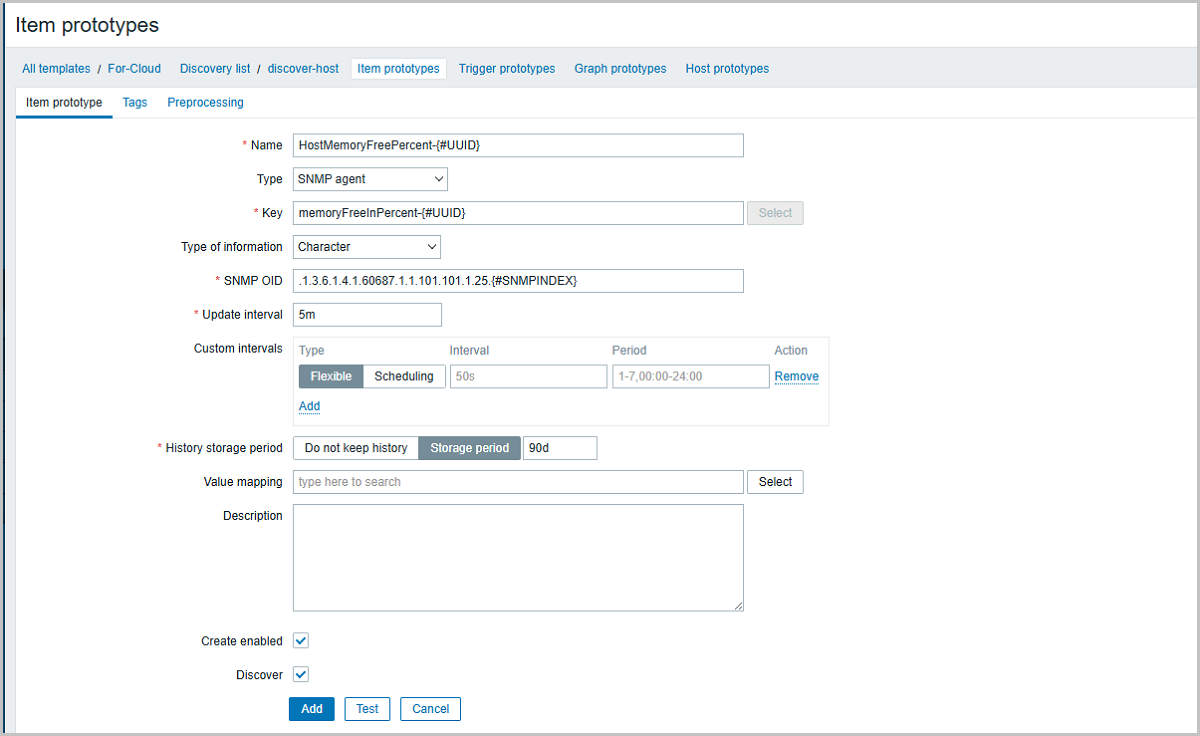

    图 11. 添加监控项原型

    一个模板可添加多条监控项，获取多种监控数据，本场景添加了物理机内存空闲率、物理机内存空闲量、物理机内存已用率、物理机内存已用量，如图 12所示：

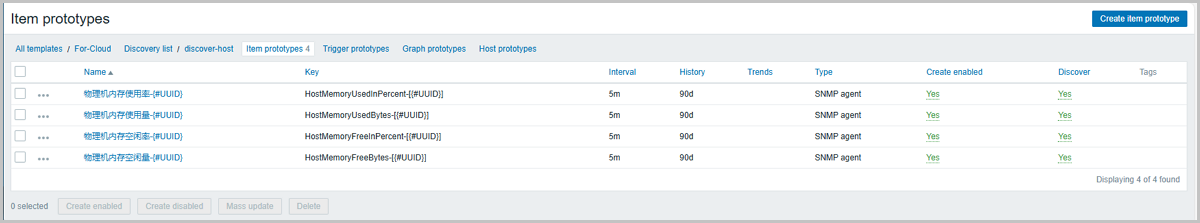

    图 12. 为发现规则添加多条监控项原型
  4. 将模板关联到主机
    在ZABBIX主菜单，点击Configuration > Host，在Host界面，点击ZStack Cloud对应的主机，进入编辑界面。在编辑界面，为主机选择刚刚创建的For-Cloud模板，如图 13所示：

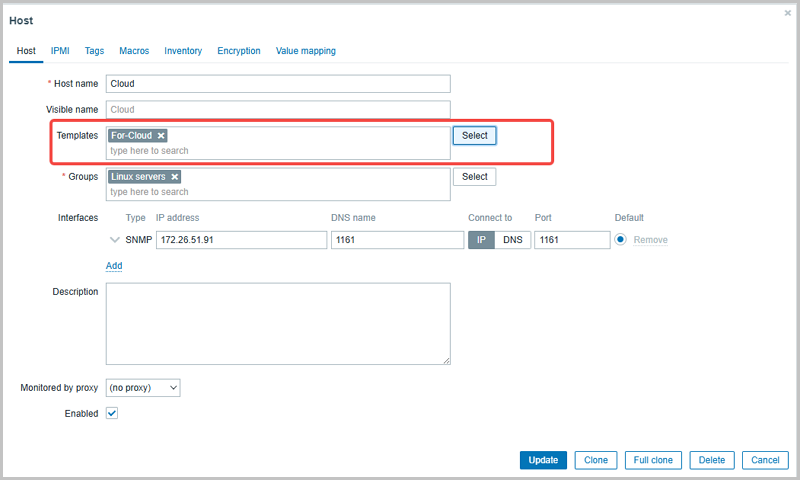

    图 13. 将模板关联到主机

    绑定完成后，在ZABBIX主菜单，点击Configuration > Hosts，在Hosts界面，选择ZStack Cloud对应的主机，并查看其Items列，可以发现系统已根据模板发现规则和监控项原型，为ZStack Cloud中的每台物理机各生成了4条监控项。
    如图 14所示：

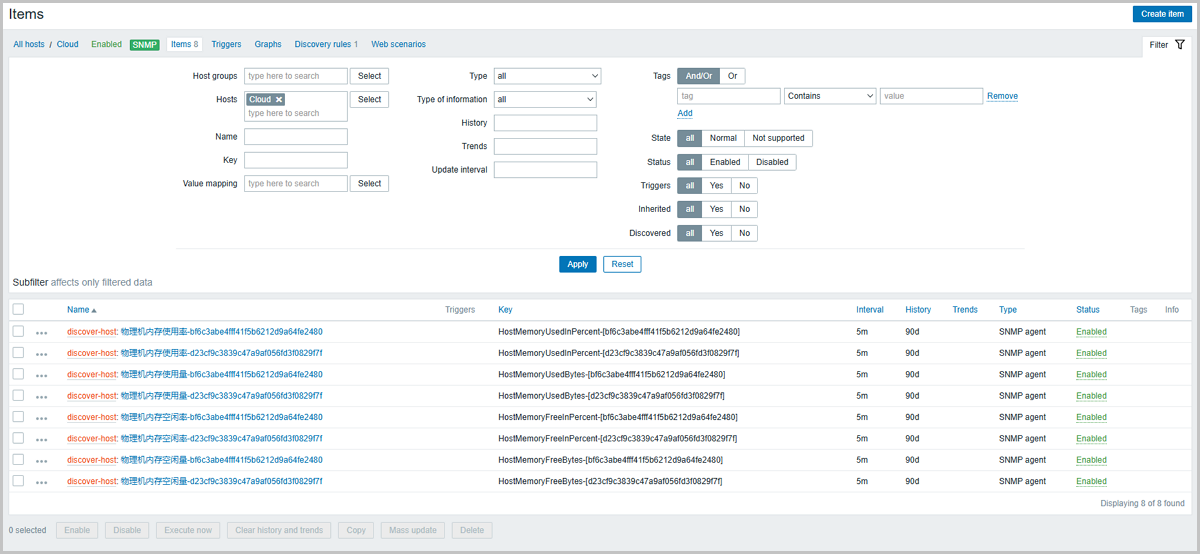

    图 14. 自动、批量生成监控项
  5. (可选) 导出已配置的模板。
    在ZABBIX主菜单，点击Configuration > Templates，在Template界面，选择创建好的模板For-Cloud，在界面下方点击Export，将配置好的模板导出为离线文件。
    该文件可以导入到其他ZABBIX平台，快速创建出相同的模板，简化手动配置流程。
- 导入ZStack Cloud全量监控项
  1. 联系ZStack Cloud官方技术支持，获取全量SNMP监控项文件，该文件包含ZStack Cloud的全部SNMP监控项，可直接导入ZABBIX使用，无需手动配置模板和监控项原型。
    说明: 当前提供的全量监控项文件仅适用于ZABBIX 6.0版本。
  2. 在ZABBIX主菜单，点击Configurations > Templates，在Templates界面，点击Import，将获取的全量SNMP监控项文件导入。
  3. 在ZABBIX主菜单，点击Configuration > Host，在Host界面，点击ZStack Cloud对应的主机，进入编辑界面。在编辑界面，为主机选择刚刚导入的模板，模板名称为Cloud interfaces discovery all。
  4. 返回Host界面，选择ZStack Cloud对应的主机，点击Items，可以看到系统已根据导入模板，为主机生成全量监控项，如图 15所示：

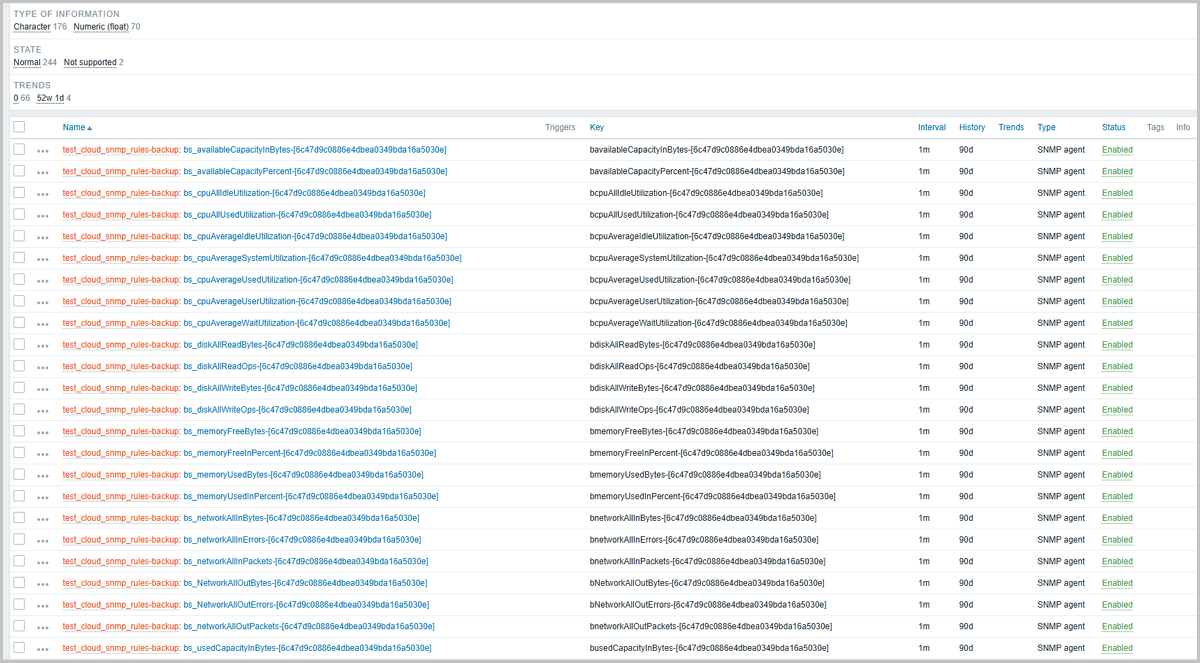

    图 15. 生成全量监控项
通过ZABBIX平台，查看ZStack Cloud资源监控数据。
在ZABBIX主菜单，点击Monitoring > Hosts，在Host界面，选择ZStack Cloud对应的主机，点击Latest Data，可以查看各个监控项的最新数据。

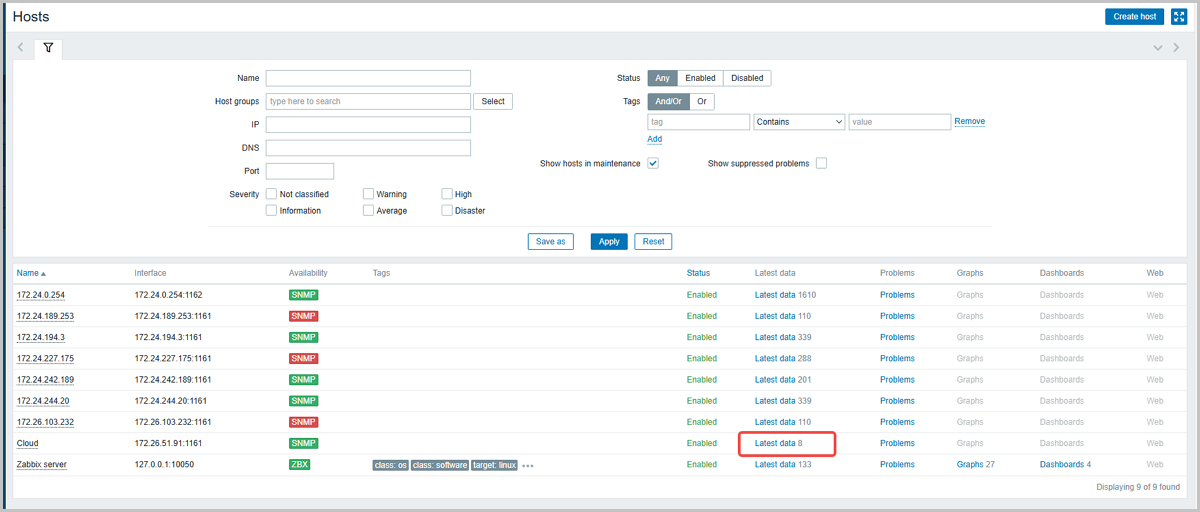

如图 16所示：

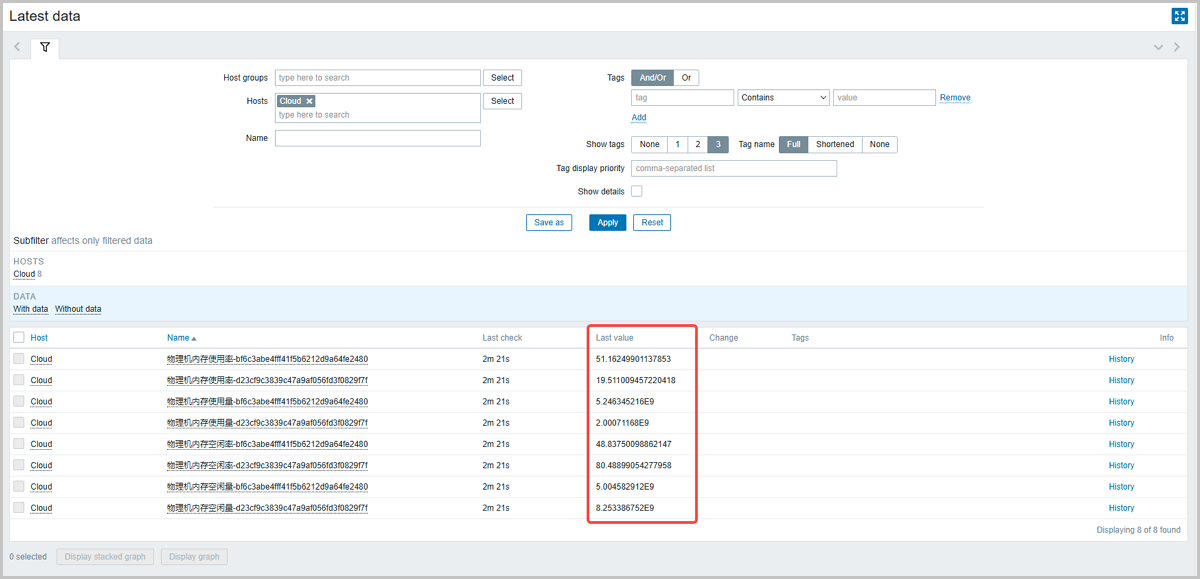

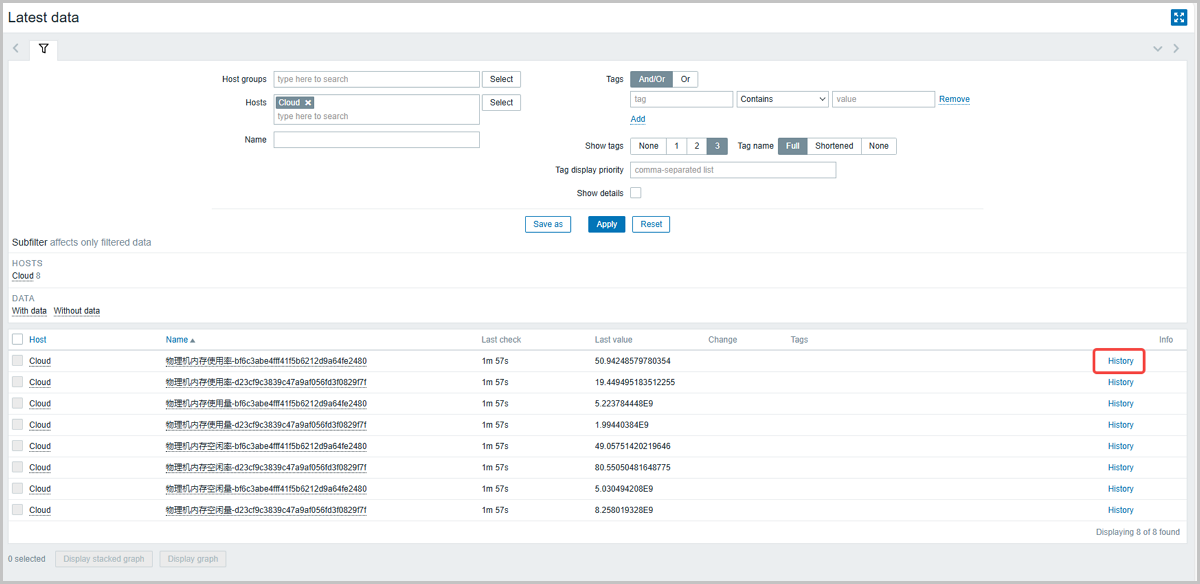

图 16. 查看各监控项最新数据

点击监控项后的History列，还可以查看该监控项的历史数据。

如图 17所示：

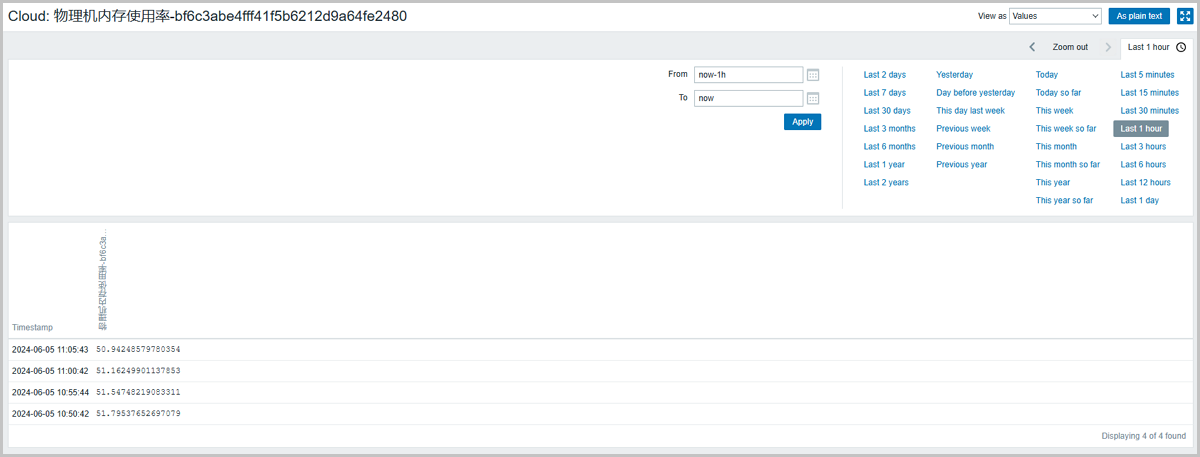

图 17. 查看监控项历史数据

至此，用户已成功在ZABBIX平台查看ZStack Cloud资源监控。获取ZABBIX平台更多使用方法，可参考ZABBIX官方文档。

通过SNMP平台接收云平台报警消息

ZStack Cloud支持通过SNMP协议向第三方平台主动推送报警消息，本章主要介绍通过SNMP协议接收ZStack Cloud报警消息的方法。

本场景以对接ZABBIX平台为例进行介绍，用户也可选用其他SNMP平台。

配置信息

本场景基本配置信息如下：

ZStack Cloud信息	ZABBIX平台信息	SNMP协议信息
管理节点IP：172.26.51.205	服务器IP：172.26.51.240	协议类型：v2c
SNMP Agent端口：1161	SNMP Trap端口：162	团体字：v2c-test

具体实践流程如下：

准备ZABBIX平台。
登录ZStack Cloud，启用SNMP管理，并添加SNMP Trap接收端。
下载ZStack Cloud MIB文件。
配置ZABBIX服务器。
登录ZStack Cloud创建报警器，创建SNMP Trap接收端通知对象。
创建报警器并绑定SNMP Trap接收端通知对象。
登录ZABBIX平台，对接ZStack Cloud。
在ZABBIX平台上添加SNMP Trap监控项。
查看报警消息。

准备ZABBIX平台。
准备一个SNMP监控平台，用于接收ZStack Cloud以Trap形式推送的报警消息，本场景以ZABBIX平台为例进行介绍，用户也可选用其他SNMP平台。
登录ZStack Cloud，启用SNMP管理。
在ZStack Cloud主菜单，点击设置 > 平台设置 > SNMP管理，进入SNMP管理界面。在SNMP管理界面，点击去启用，进入启用SNMP管理界面。
可参考以下示例输入相应内容：
- SNMP Agent端口：配置在管理节点的端口，用于接收和响应来自ZABBIX的请求，默认为1161
- SNMP协议类型：选择SNMP协议类型，支持v2c和v3两种类型，本场景下使用v2c协议
- 团体字：设置一个团体字，用于ZABBIX和云平台间的认证对接，本场景下设置为v2c-test
- SNMP Trap接收端：添加ZABBIX平台作为SNMP Trap接收端，接收ZStack Cloud推送的报警消息，请配置以下参数：
  - 名称：设置SNMP Trap接收端名称，本场景设置为SNMP Trap Receiver
  - IP地址：填写ZABBIX服务器IP地址
  - 端口号：填写ZABBIX服务器Trap消息接收端口，默认为162
如图 1所示：

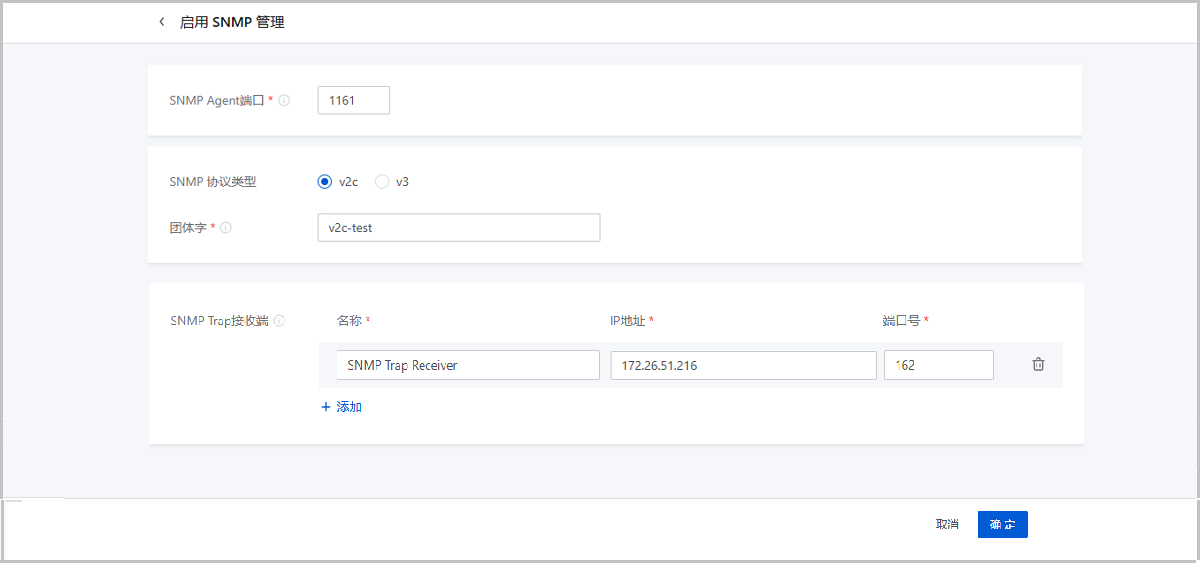

图 1. 启用SNMP管理，添加SNMP Trap接收端
下载ZStack Cloud MIB文件。
在ZStack Cloud SNMP管理界面左上角，点击下载MIB文件，如图 2所示：

图 2. 下载MIB文件

配置ZABBIX服务器。

登录ZABBIX服务器，执行以下命令下载Trap接收脚本：

[root@appliance~]# yum install -y net-snmp-utils net-snmp-perl net-snmp    #安装Trap组件包 [root@appliance~]# sudo yum install wget    #安装wget命令行 [root@appliance~]# wget https://cdn.zabbix.com/zabbix/sources/stable/6.0/zabbix-6.0.31.tar.gz    #下载ZABBIX Sources文件，请选择与当前ZABBIX平台相符的版本 [root@appliance~]# sudo yum install tar    #安装tar命令行 [root@appliance~]# tar zxvf zabbix-6.0.31.tar.gz    #解压ZABBIX Sources文件 [root@appliance~]# cp /root/zabbix-6.0.31/misc/snmptrap/zabbix_trap_receiver.pl /usr/bin/zabbix_trap_receiver.pl    #复制Trap接收脚本到/usr/bin目录下 [root@appliance~]# chmod +x /usr/bin/zabbix_trap_receiver.pl    #为Trap接收脚本赋予权限

参考以下示例，编辑snmptrapd配置文件：

[root@appliance~]# vi /etc/snmp/snmptrapd.conf    #进入snmptrapd.conf文件编辑模式,添加以下配置 -------------------------------------------------------------------------------------------------------------- # Modify at XXXXXXXX disableAuthorization yes perl do "/usr/bin/zabbix_trap_receiver.pl"

参考以下示例，编辑ZABBIX Server配置文件：

[root@appliance~]# vi /etc/zabbix/zabbix_server.conf    #进入zabbix_server.conf文件编辑模式 ------------------------------------------------------------------------------------------------------------------- 在配置文件中，设置以下两项： StartSNMPTrapper=1    #启用SNMP Trap服务 SNMPTrapperFile=/tmp/zabbix_traps.tmp    #此处填写的路径必须和zabbix_trap_receiver.pl中的SNMPTrapperFile保持一致

将ZStack Cloud MIB文件存放在ZABBIX服务器/usr/share/snmp/mibs目录下，可使用以下命令直接下载：

[root@appliance~]# wget -P /usr/share/snmp/mibs http://172.26.51.205:5000/public/ZSTACK-CLOUD-MIB.mib #其中，172.26.51.205:5000是本场景下ZStack Cloud UI访问地址，请根据实际情况填写 [root@appliance~]# vi /etc/snmp/snmp.conf    #创建snmp.conf文件，并添加以下配置： ----------------------------------------------------------------------------------------------------------------------- mibs +ALL

执行以下命令，重启ZABBIX Server使配置生效：

[root@appliance~]# systemctl restart snmptrapd.service [root@appliance~]# systemctl restart zabbix-server

登录ZStack Cloud创建报警器，创建SNMP Trap接收端通知对象。
在ZStack Cloud主菜单，点击平台运维 > 云平台监控 > 通知对象，进入通知对象界面。在通知对象界面，点击创建通知对象，进入创建通知对象界面。
可参考以下示例输入相应内容：
- 名称：设置通知对象名称，本场景设置为SNMP Trap
- 类型：选择SNMP Trap接收端
- SNMP Trap接收端：选择已添加的SNMP Trap接收端
点击发送测试消息，发送成功后即可添加通知对象。

如图 3所示：

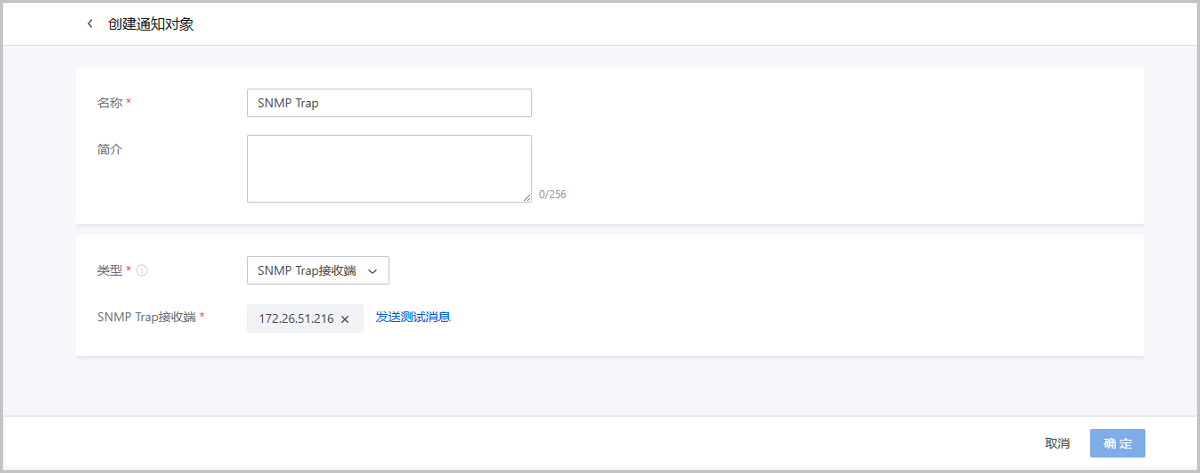

图 3. 添加SNMP Trap接收端通知对象
创建报警器并绑定SNMP Trap接收端通知对象。
本场景以创建资源报警器，在云主机CPU空闲率超过80%并持续30秒时发送报警为例进行介绍，实际使用中，请根据业务需求合理配置。

在ZStack Cloud主菜单，点击平台运维 > 云平台监控 > 报警器 > 资源报警器，进入资源报警器界面。在资源报警器界面，点击创建资源报警器，进入创建资源报警器界面，创建如上资源报警器，通知对象选择创建好的SNMP Trap接收端通知对象。

如图 4所示：

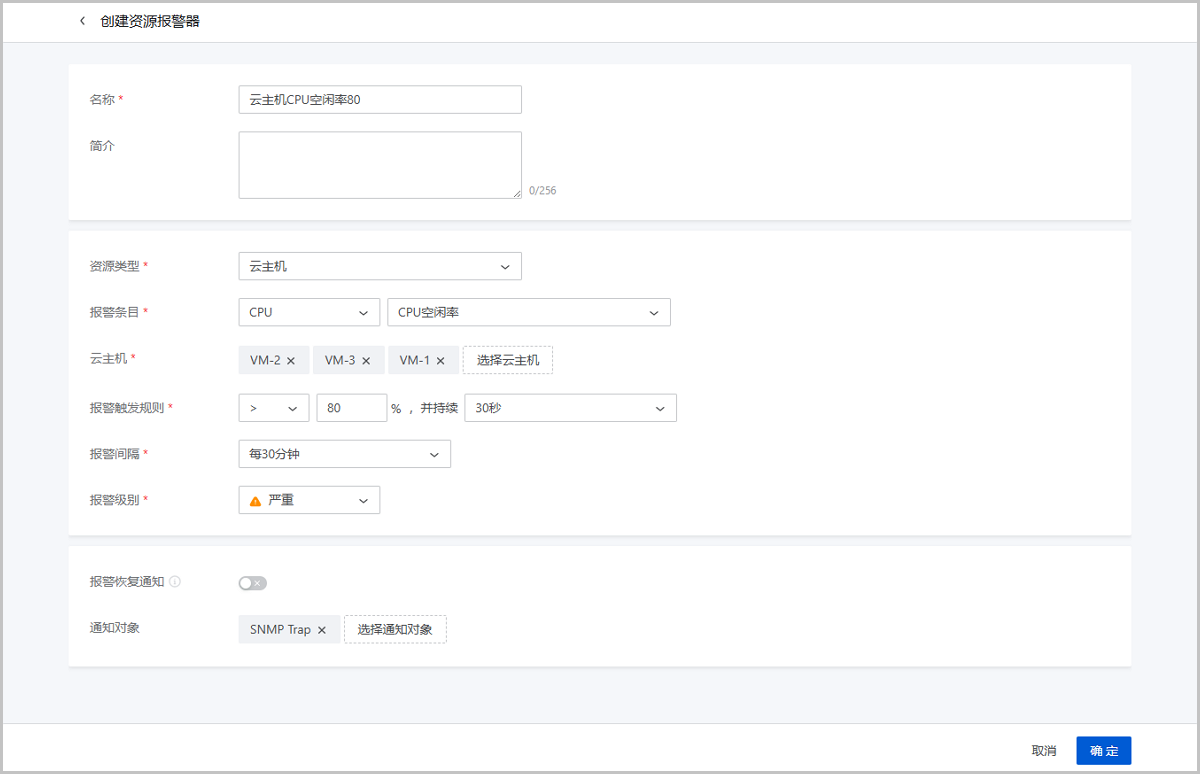

图 4. 创建报警器并绑定SNMP Trap接收端通知对象
登录ZABBIX平台，对接ZStack Cloud。
在ZABBIX主菜单，点击Configuration > Hosts，在Hosts界面，点击Create Host，进入New Host界面，将ZStack Cloud作为一个主机添加到ZABBIX。
可参考以下信息输入相应内容：
- Host Name：输入主机名称，本场景下设置为Cloud
- Group：为主机选择分组
- Interface：点击Add > SNMP，并设置以下参数：
  - IP address：输入ZStack Cloud管理节点IP
  - Connect to：选择Connect to IP
  - Port：输入在ZStack Cloud设置的SNMP Agent端口，本场景为1161
  - SNMP version：选择SNMP协议类型，需和ZStack Cloud上配置的一致，本场景选择SNMPv2
  - SNMP community：输入在ZStack Cloud上设置的团体字，本场景为v2c-test
  - 其他参数可按需设置
如图 5所示：

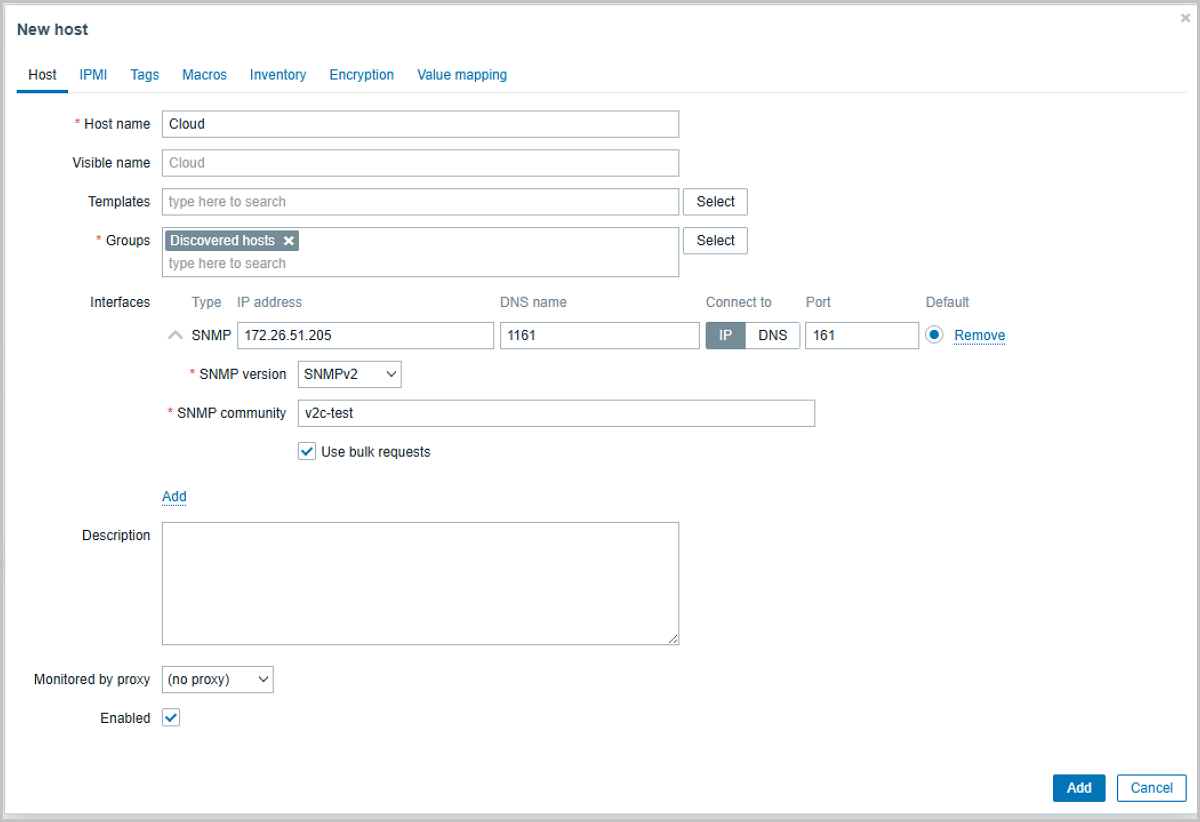

图 5. 在ZABBIX对接ZStack Cloud

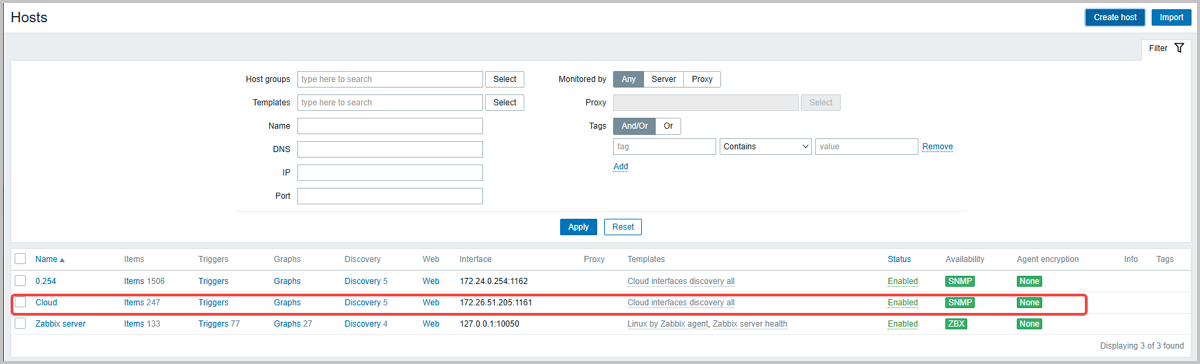

对接完成的ZStack Cloud将显示在ZABBIX Hosts列表中，等待几分钟，如Availability栏显示为绿色，则表示对接成功，ZABBIX可与ZStack Cloud通信。

如图 6所示：

图 6. 成功对接ZStack Cloud
添加SNMP Trap监控项
在ZABBIX主菜单，点击Configuration > Hosts，选择刚刚创建好的Cloud主机，点击Items，进入Items界面。在Items界面，点击Create，弹窗创建监控项界面。
可参考以下示例输入响应内容：
- Name：设置监控项名称，本场景设置为Cloud_SNMP_Trap
- Type：选择SNMP trap
- Key：选择snmp.fallback
- Type of information：选择Log
- Host interface：选择刚刚创建的Cloud主机的IP接口
- History storage period：设置历史数据保留时间
其他参数可按需设置。如图 7所示：

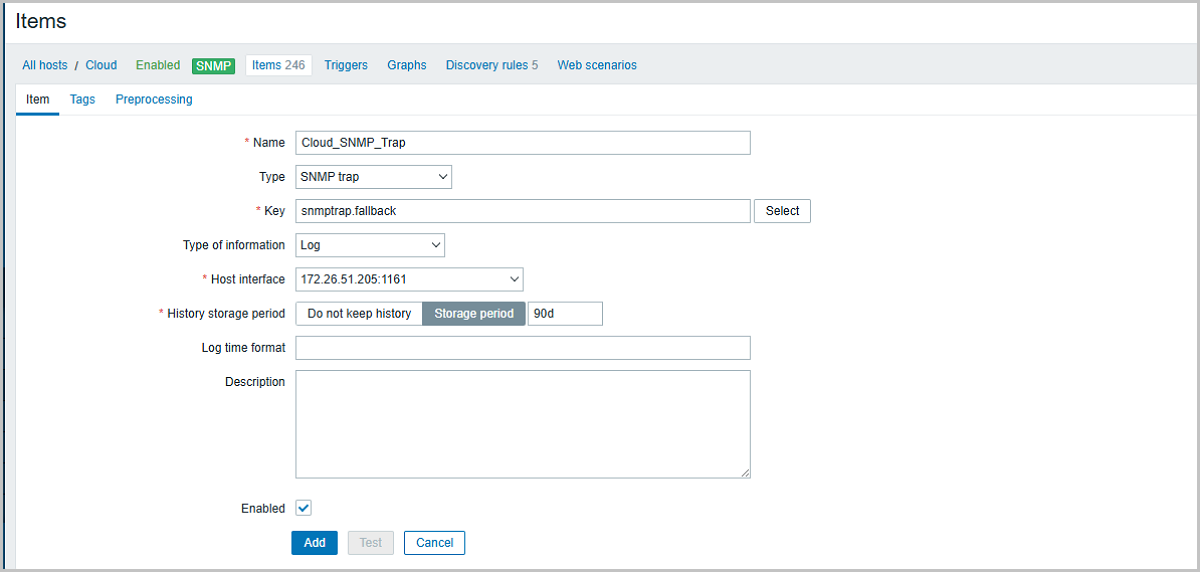

图 7. 添加SNMP Trap监控项
查看报警消息。

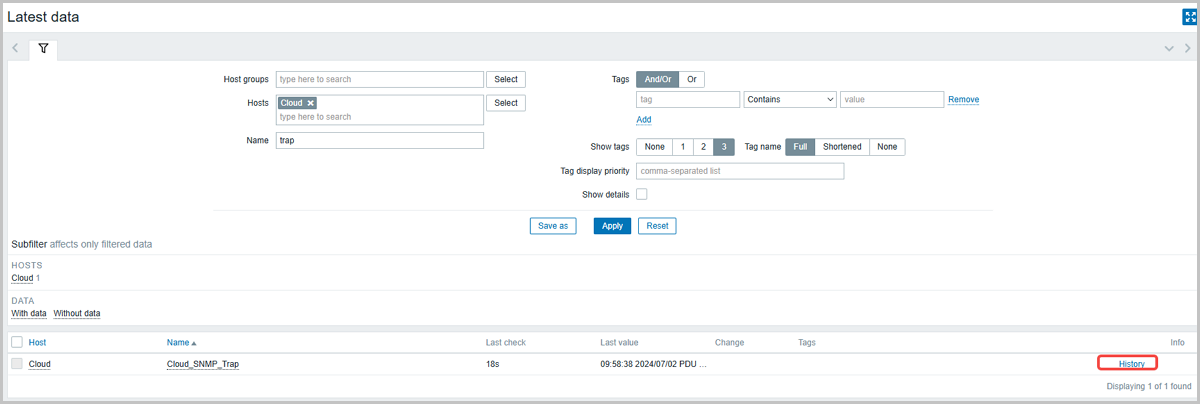

在ZABBIX主菜单，点击Monitoring > Latest data，在Latest Data界面，找到刚刚创建的SNMP Trap监控项，点击History，即可查看ZStack Cloud推送的报警消息。

如图 8所示：

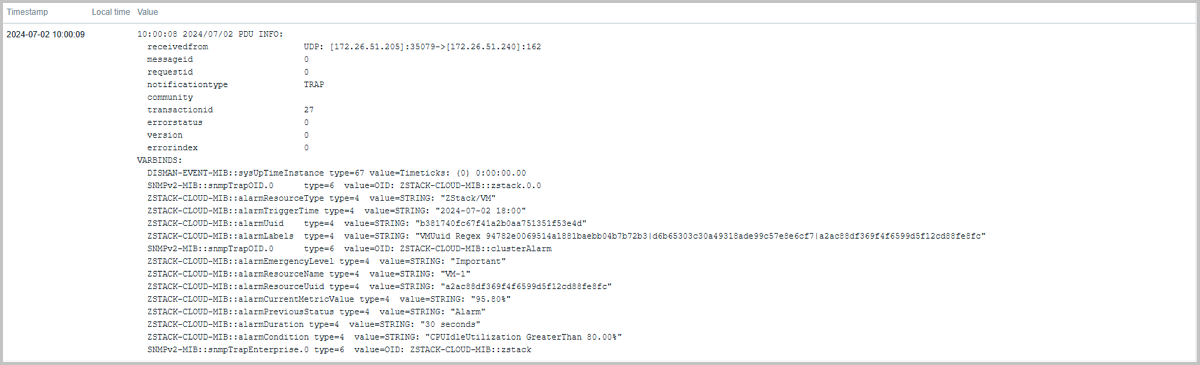

图 8. 查看报警消息

至此，用户已成功在ZABBIX平台接收ZStack Cloud报警消息。获取ZABBIX平台更多使用方法，可参考ZABBIX官方文档。
