典型场景实践

本地CDP恢复实践｜恢复到原云主机

场景设定：假定用户已在本地部署一套最新的ZStack Cloud私有云环境，并安装持续数据保护（CDP）服务模块。现计划添加一台本地备份服务器对云主机进行备份。数据备份至本地服务器后，进行业务调整时，误操作丢失重要文件。由于用户的业务应用有硬件授权，为快速验证业务的可用性，需将数据恢复到原云主机查看应用是否正常。

假定用户环境配置如下：

表 1. 本地备份服务器配置信息
本地备份服务器	配置信息
备份服务器IP	172.24.246.195
挂载路径	/cdp_store
SSH端口	22
用户名	root
密码	password
管理网络	172.24.246.195/16
备份网络	192.168.1.0/24

具体实践流程如下：

添加本地备份服务器。
创建CDP任务。
查看本地云主机CDP数据并锁定恢复点。
查看锁定恢复点中的重要文件。
删除重要文件，模拟重要数据丢失。
找锁定恢复点，将数据恢复到原云主机。
查看恢复进度及相关信息。
验证数据恢复。

添加本地备份服务器。
在ZStack Cloud主菜单，点击平台运维 > 灾备管理 > 备份服务器 > 本地备份服务器，进入本地备份服务器界面。点击添加本地备份服务器，弹出添加本地备份服务器界面。
可参考以下示例输入相应内容：
- 添加方式：选择添加服务器
- 名称：填写本地备份服务器名称
- 简介：可选项，可留空不填
- 备份服务器IP：填写本地备份服务器的IP地址，本场景填写172.24.246.195
- 挂载路径：填写本地备份服务器上挂载存储的挂载路径，本场景填写/cdp_store
- SSH端口：默认为22
- 用户名：本场景填写root
- 密码：输入对应的用户密码，本场景填写password
- 备份网络：本场景填写192.168.1.0/24
- 备份数据：选择是否扫描已有备份数据，本场景无需扫描备份数据
如图 1所示：

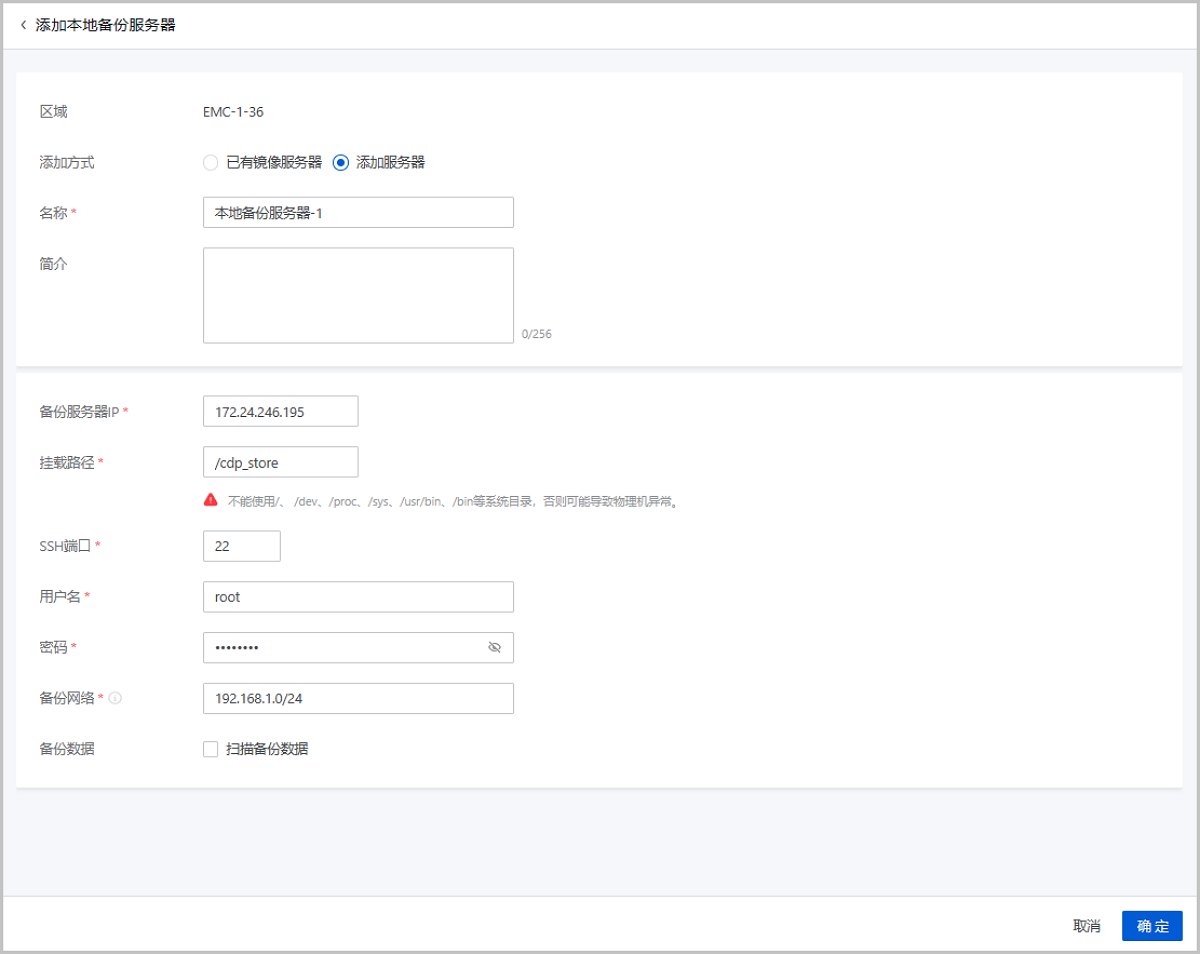

图 1. 添加本地备份服务器
创建CDP任务。
在ZStack Cloud主菜单，点击平台运维 > 灾备管理 > CDP服务 > CDP任务，进入CDP任务界面。点击创建CDP任务，弹出创建CDP任务界面。
创建CDP任务分为以下三步：

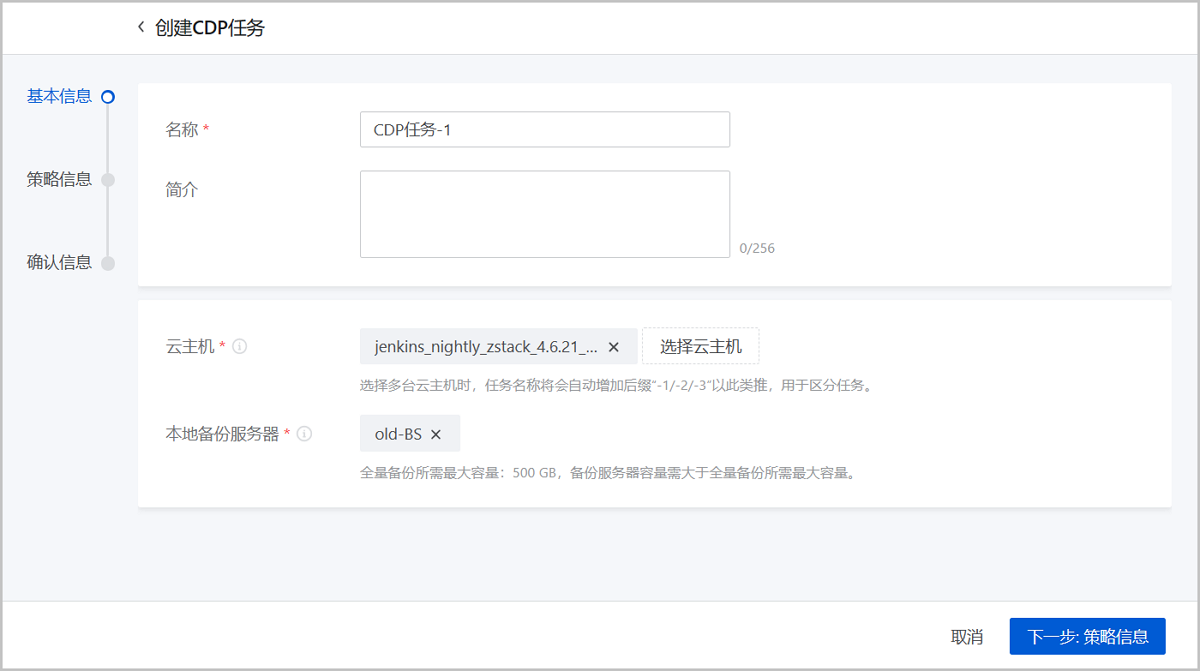

1. 设置基本信息。
  可参考以下示例输入相应内容：

  名称：设置CDP任务名称

  简介：可选项，可留空不填

  云主机：选择需要进行持续数据保护的云主机，本场景选择业务云主机-1
  说明:

  支持批量选择多台云主机创建CDP任务。

  选择多台云主机时，任务名称将会自动增加后缀“-1/-2/-3”以此类推，用于区分任务。

  1台云主机对应1个CDP任务。

  为云主机创建CDP任务后，会对云主机进行一次全量备份。

  若云主机已加载共享云盘，共享云盘数据不会进行备份。

  已创建备份任务的云主机不支持创建CDP任务。

  停止中的云主机，对其创建CDP任务后，CDP任务处于停用状态。可在云主机启动后自动启动。

  本地备份服务器：本场景选择已添加的本地备份服务器
  如图 2所示：
  图 2. 设置基本信息

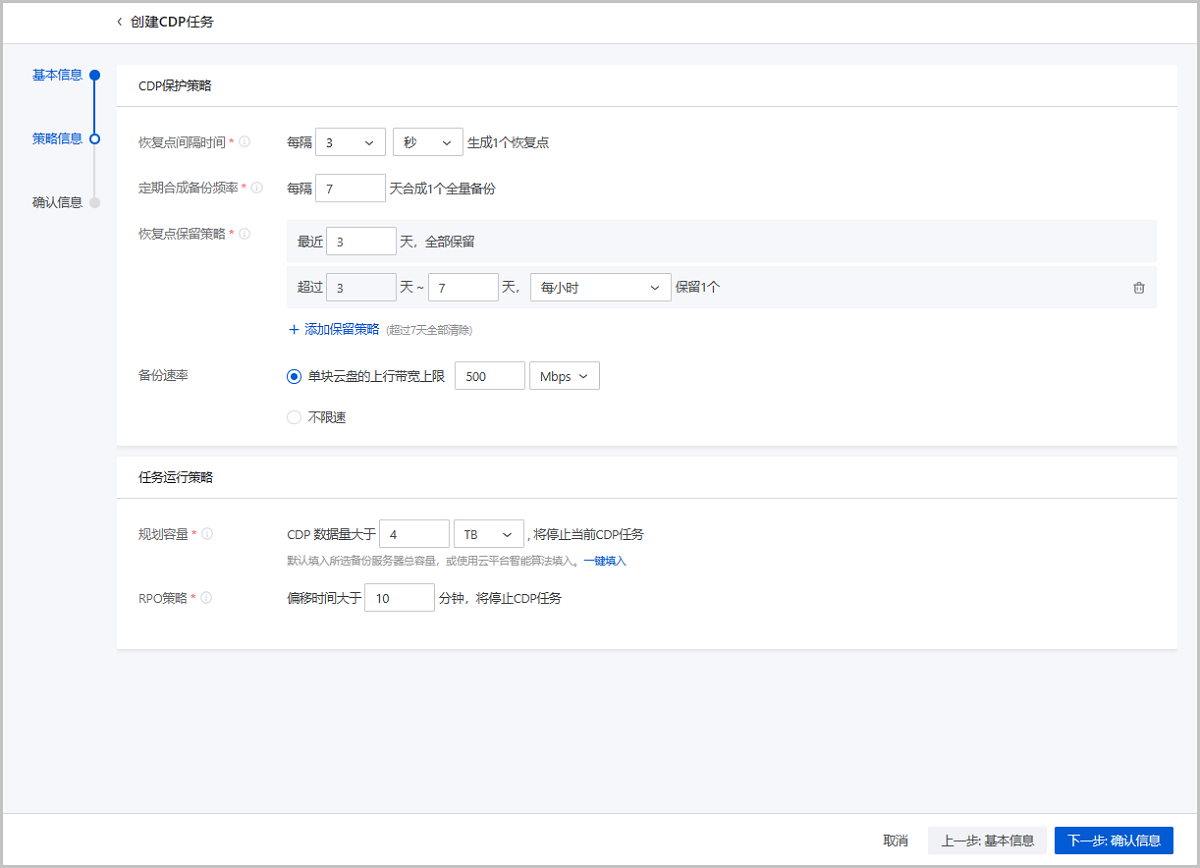

2. 设置策略信息。
  可参考以下示例输入相应内容：

  CDP保护策略：设置CDP保护策略，包括恢复点间隔时间、定期备份频率、恢复点保留策略、备份速率

  恢复点间隔时间：选择恢复点生成的间隔时间，默认每隔3秒生成一个恢复点，本场景使用默认值

  定期合成备份频率：设置定期合成全量备份的时间间隔，默认每隔7天合成一个全量备份，本场景使用默认值

  恢复点保留策略：设置恢复点保留时间和保留间隔，本场景使用默认值

  备份速率：设置单块云盘的上行带宽上限，本场景选择不限速

  任务运行策略：设置CDP任务的规划容量和RPO策略

  规划容量：规划单个CDP任务所需的备份空间，超过CDP任务规划容量，CDP任务会自动停止。本场景使用云平台提供的参考值
  说明:

  规划容量不可小于云盘总容量，不可超过备份服务器总容量。

  云平台根据算法提供参考值，参考值计算方法如下：
  参考值 = 最大生产数据量 X 全量备份数量 X 1.1 + 每日变化数据量 X 恢复点保留时间 X 1.5

  最大生产数据量：云主机进行1次全量备份预计产生的最大数据量。该数值最大不超过云主机的云盘总容量。

  全量备份数量：恢复点保留时间 ÷ 定期备份频率。

  每日变化数据量：需根据实际业务场景，预估每天的数据变化量。如：云主机数据量每月增加1 GB，则每日变化数据量可设置为35 MB。

  恢复点保留时间：界面上设置的恢复点保留最大时间。

  最大生产数据量 X 全量备份保留数量 X 1.1：数据保留时间内，CDP任务会进行不止一次全量备份。某些情况如机器重启，会触发全量备份。因此实际全量备份数量会按照一定比例进行增加（此处系数取1.1，可根据实际情况调整该系数）。

  每日变化数据量 X 恢复点保留时间 X 1.5：快照卷的空间占用大约是实际数据变化量的1.5倍。

  该公式仅用于指导用户初次进行备份容量规划。建议用户持续关注备份服务器容量变化，并根据实际情况，及时进行扩容。

  RPO策略：设置重I/O场景下数据复制产生延迟（偏移）后的CDP任务运行策略，默认偏移时间大于10分钟会自动停止CDP任务，数据复制同步后，CDP任务会自动恢复运行。本场景使用默认值
  如图 3所示：
  图 3. 设置策略信息
3. 确认信息。
  查看将要创建的CDP任务，支持跳转修改。
  如图 4所示：

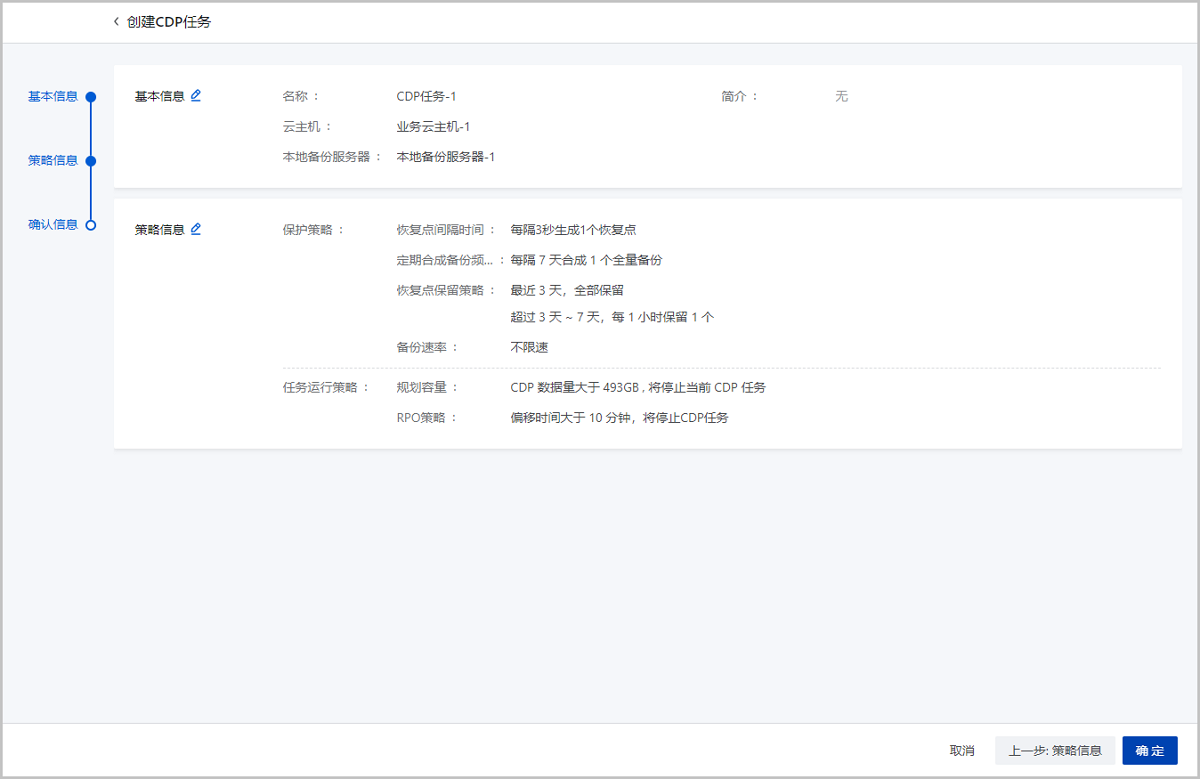

  图 4. 确认信息
查看本地云主机CDP数据并锁定恢复点。
在ZStack Cloud主菜单，点击资源中心 > 云资源池 > 虚拟资源 > 云主机，进入云主机界面。
1. 查看云主机CDP数据。
  在云主机主列表，找到业务云主机-1，进入其详情页。在CDP数据子页面，查看该云主机的CDP数据。
  如图 5所示：

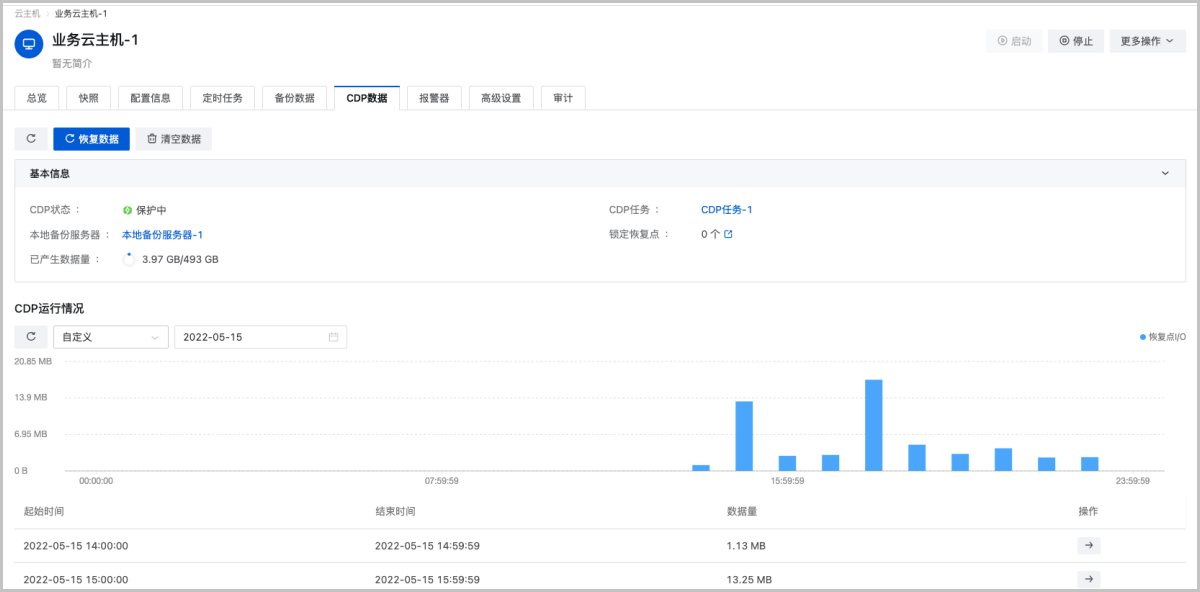

  图 5. 查看CDP数据
2. 锁定恢复点。
  假定用户计划在23:00:00之后进行重大业务调整，需将23:00:00之前的数据进行标记。
  在CDP数据页面，选中一个柱子（23:00:00–24:00:00），点击对应表格下方的箭头，进入恢复点列表。在恢复点列表，选中一个恢复点（23:00:00），锁定该恢复点，并填写描述。
  如图 6所示：

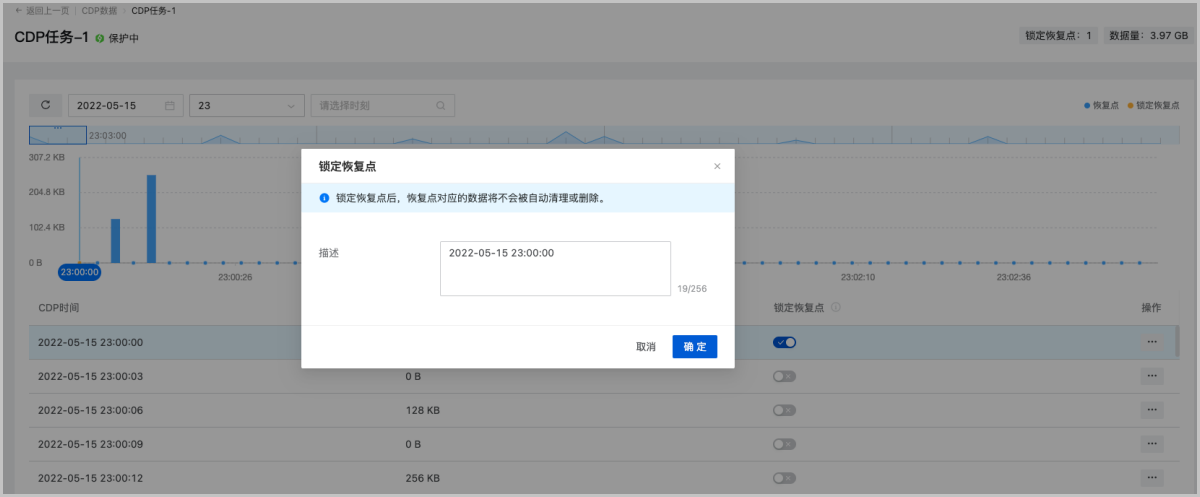

  图 6. 锁定恢复点
查看锁定恢复点中的重要文件。

假定重要文件名称为importantFile。

在ZStack Cloud主菜单，点击资源中心 > 云资源池 > 虚拟资源 > 云主机，进入云主机界面。在云主机详情页CDP数据子页面，点击锁定恢复点数量旁的箭头，进入锁定恢复点列表。找到刚刚锁定的恢复点，执行找回文件操作。在找回文件界面的搜索框，输入importantFile进行查找，可以看到该文件包含在当前锁定恢复点中。

如图 7所示：

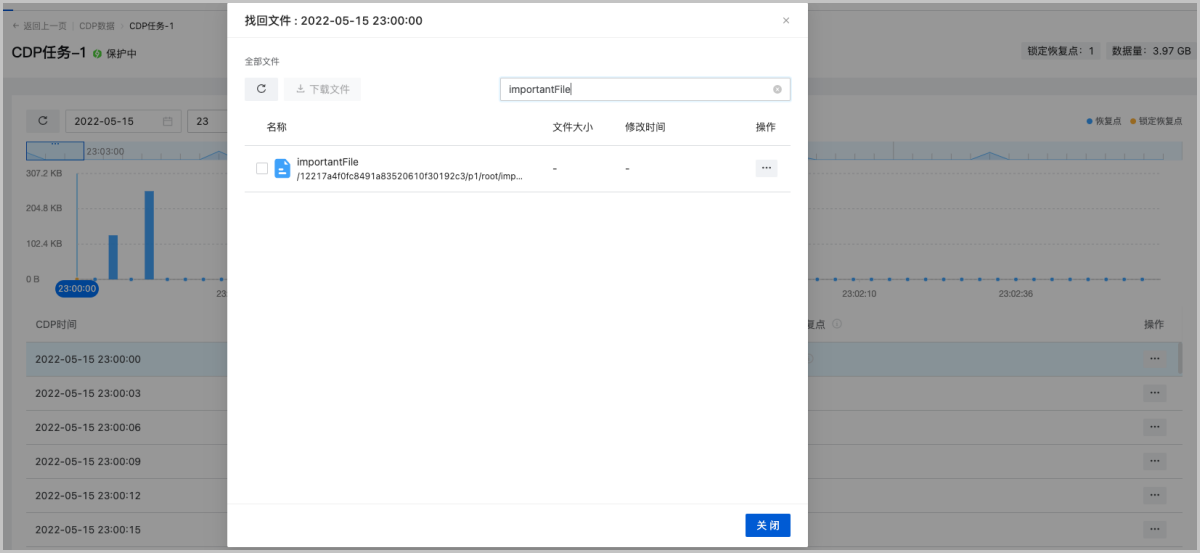

图 7. 查看锁定恢复点中的重要文件
删除重要文件，模拟重要数据丢失。

假定用户进行业务调整时，误将importantFile文件删除，造成重要数据丢失。

如删除文件所示：

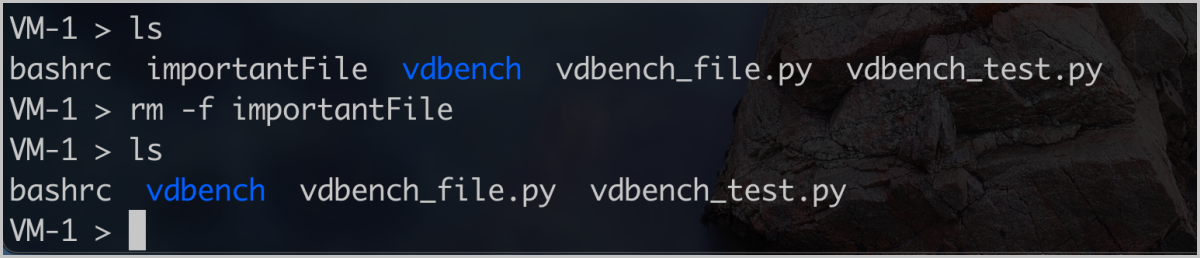

图 8. 删除文件
找到锁定点，将数据恢复到原云主机。
在ZStack Cloud主菜单，点击资源中心 > 云资源池 > 虚拟资源 > 云主机，进入云主机界面。在云主机详情页CDP数据子页面，点击锁定恢复点数量旁的箭头，进入锁定恢复点列表。

如图 9所示：

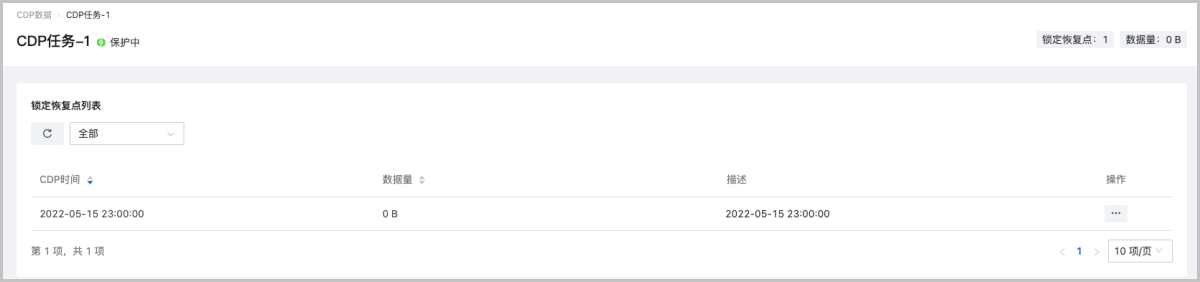

图 9. 锁定恢复点列表
在锁定恢复点列表，找到2022-05-15 23:00:00对应的锁定恢复点，执行恢复数据操作。恢复数据分为以下三步：

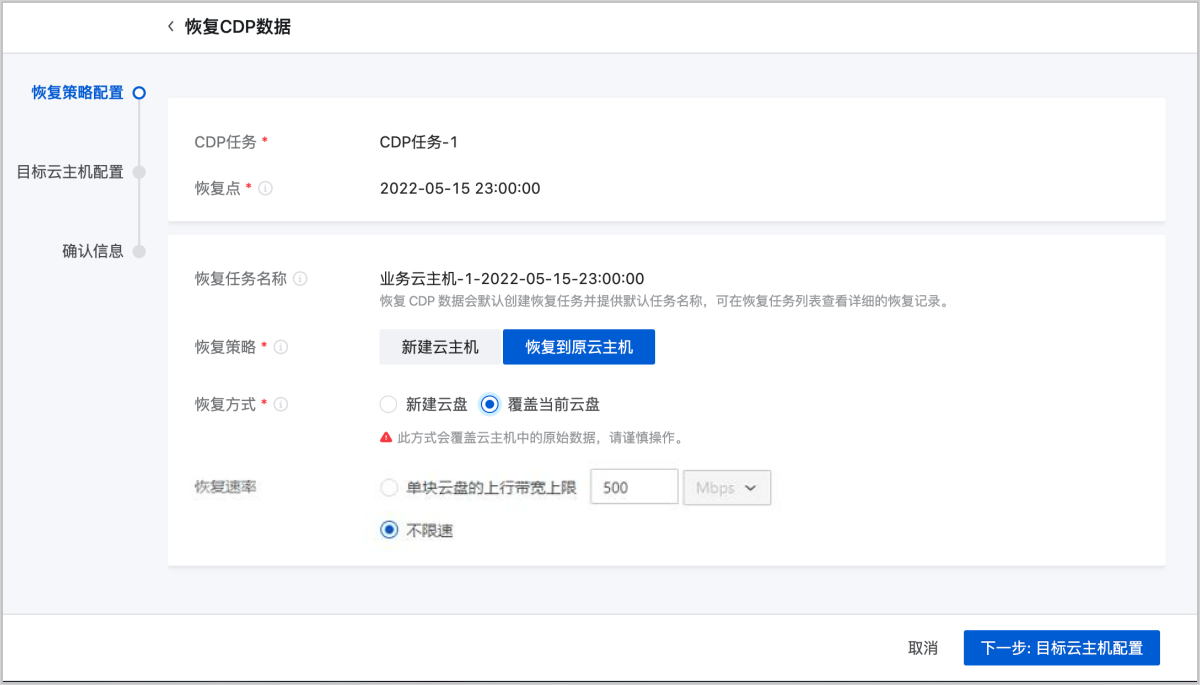

1. 恢复策略配置。
  可参考以下示例输入相应内容：

  CDP任务：显示当前锁定恢复点对应的CDP任务

  恢复点：显示选择的锁定恢复点

  恢复任务名称：恢复CDP数据会默认创建恢复任务并提供默认任务名称，可在恢复任务列表查看详细的恢复记录
  说明: 恢复任务默认命名规则：“云主机名称-所选恢复点时间”，如：业务云主机-1-2022-05-15-23:00:00。

  恢复策略：本场景选择恢复到原云主机
  说明:

  支持新建云盘和覆盖当前云盘两种方式。

  恢复到原云主机后，原云主机会快速启动进行业务恢复。

  恢复过程中，原云主机的启用状态会显示为“数据恢复中”，此时云主机已处于运行状态，可正常提供业务，用户可正常读写云主机，但云主机自身操作仅支持打开控制台。

  恢复方式：选择恢复方式，支持新建云盘和覆盖当前云盘，本场景选择覆盖当前云盘

  新建云盘：

  此方式会新建云盘来替换当前云盘，当前云盘数据会被保留。

  此方式会将当前云盘卸载，用户可在云主机配置信息页面查看新建和已卸载的云盘。

  确认恢复数据可靠后，可手动删除被卸载的云盘，释放存储空间。

  覆盖当前云盘：

  此方式会覆盖云主机中的原始数据。

  此方式会保留当前云盘中的快照。

  恢复速率：设置CDP保护中单块云盘的上行带宽上限，本场景不限速
  如图 10所示：
  图 10. 恢复策略配置
2. 目标云主机配置。
  默认展示原云主机的名称和简介。
  如图 11所示：

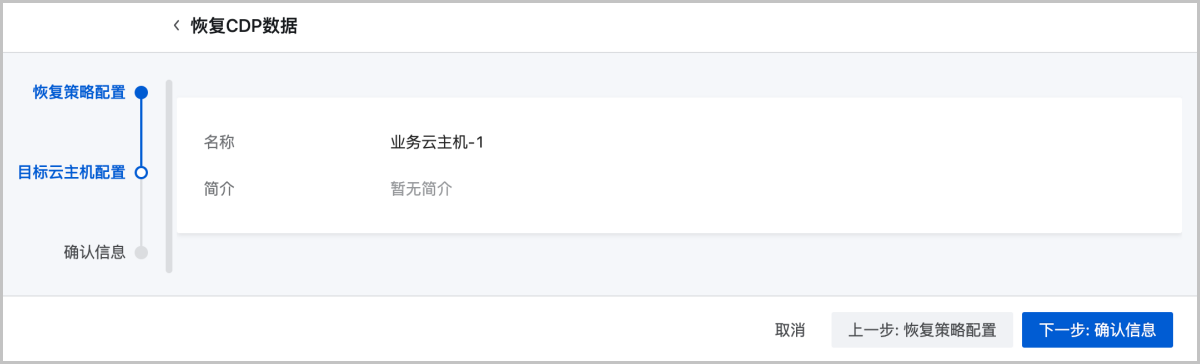

  图 11. 目标云主机配置
3. 确认信息。
  查看将要创建的恢复任务，支持跳转修改。
  如图 12所示：

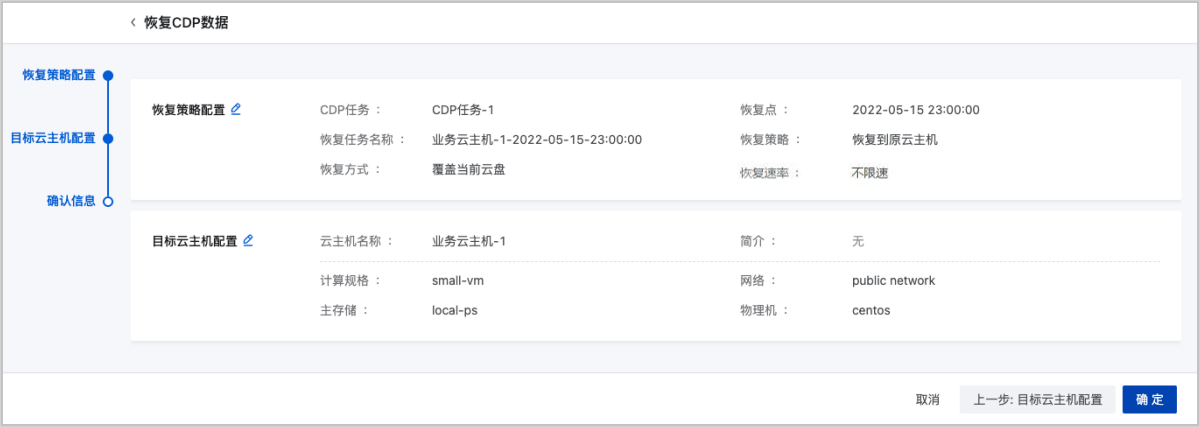

  图 12. 确认信息
查看恢复进度及相关信息。

在ZStack Cloud主菜单，点击平台运维 > 灾备管理 > CDP服务 > 恢复任务，进入恢复任务界面。在恢复任务主列表，即可查看恢复任务进度、状态、目标云主机、耗时等信息。

如图 13所示：

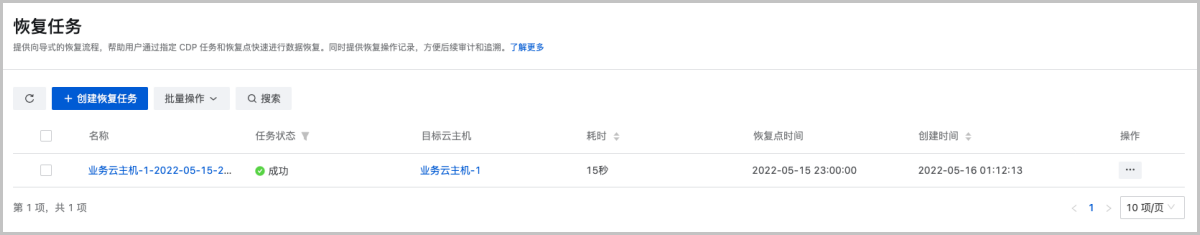

图 13. 查看恢复进度
验证数据恢复。

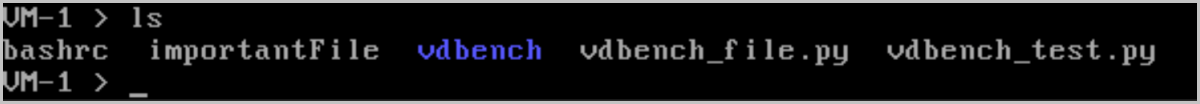

登录云主机控制台，执行ls命令，查看目录下的文件。可以看到importantFile文件已经存在。

如数据恢复成功所示：
图 14. 数据恢复成功

用户可在恢复成功后取消锁定恢复点，进而释放存储空间。至此，将数据恢复到原主机的CDP场景实践介绍完毕。

本地CDP恢复实践｜新建云主机

场景设定：假定用户已在本地部署一套最新的ZStack Cloud私有云环境，并安装持续数据保护（CDP）服务模块。现计划添加一台本地备份服务器对云主机进行备份。数据备份至本地服务器后，进行业务调整时，误操作丢失重要文件。由于用户不清楚问题发生的具体时刻，不敢直接覆盖原云主机。现需要将数据恢复到新云主机上，查看系统是否正常。

假定用户环境配置如下：

表 1. 本地备份服务器配置信息
本地备份服务器	配置信息
备份服务器IP	172.24.246.195
挂载路径	/cdp_store
SSH端口	22
用户名	root
密码	password
管理网络	172.24.246.195/16
备份网络	192.168.1.0/24

具体实践流程如下：

添加本地备份服务器。
创建CDP任务。
查看本地云主机CDP数据并查看某个重要文件。
删除重要文件，模拟重要数据丢失。
从当前恢复点新建云主机进行恢复。
查看恢复进度及相关信息。
验证数据恢复。

添加本地备份服务器。
在ZStack Cloud主菜单，点击平台运维 > 灾备管理 > 备份服务器 > 本地备份服务器，进入本地备份服务器界面。点击添加本地备份服务器，弹出添加本地备份服务器界面。
可参考以下示例输入相应内容：
- 添加方式：选择添加服务器
- 名称：填写本地备份服务器名称
- 简介：可选项，可留空不填
- 备份服务器IP：填写本地备份服务器的IP地址，本场景填写172.24.246.195
- 挂载路径：填写本地备份服务器上挂载存储的挂载路径，本场景填写/cdp_store
- SSH端口：默认为22
- 用户名：本场景填写root
- 密码：输入对应的用户密码，本场景填写password
- 备份网络：本场景填写192.168.1.0/24
- 备份数据：选择是否扫描已有备份数据，本场景无需扫描备份数据
如图 1所示：
图 1. 添加本地备份服务器
创建CDP任务。
在ZStack Cloud主菜单，点击平台运维 > 灾备管理 > CDP服务 > CDP任务，进入CDP任务界面。点击创建CDP任务，弹出创建CDP任务界面。
创建CDP任务分为以下三步：
1. 设置基本信息。
  可参考以下示例输入相应内容：

  名称：设置CDP任务名称

  简介：可选项，可留空不填

  云主机：选择需要进行持续数据保护的云主机，本场景选择业务云主机-1
  说明:

  支持批量选择多台云主机创建CDP任务。

  选择多台云主机时，任务名称将会自动增加后缀“-1/-2/-3”以此类推，用于区分任务。

  1台云主机对应1个CDP任务。

  为云主机创建CDP任务后，会对云主机进行一次全量备份。

  若云主机已加载共享云盘，共享云盘数据不会进行备份。

  已创建备份任务的云主机不支持创建CDP任务。

  停止中的云主机，对其创建CDP任务后，CDP任务处于停用状态。可在云主机启动后自动启动。

  本地备份服务器：本场景选择已添加的本地备份服务器
  如图 2所示：
  图 2. 设置基本信息
2. 设置策略信息。
  可参考以下示例输入相应内容：

  CDP保护策略：设置CDP保护策略，包括恢复点间隔时间、定期备份频率、恢复点保留策略、备份速率

  恢复点间隔时间：选择恢复点生成的间隔时间，默认每隔3秒生成一个恢复点，本场景使用默认值

  定期合成备份频率：设置定期合成全量备份的时间间隔，默认每隔7天合成一个全量备份，本场景使用默认值

  恢复点保留策略：设置恢复点保留时间和保留间隔，本场景使用默认值

  备份速率：设置单块云盘的上行带宽上限，本场景选择不限速

  任务运行策略：设置CDP任务的规划容量和RPO策略

  规划容量：规划单个CDP任务所需的备份空间，超过CDP任务规划容量，CDP任务会自动停止。本场景使用云平台提供的参考值
  说明:

  规划容量不可小于云盘总容量，不可超过备份服务器总容量。

  云平台根据算法提供参考值，参考值计算方法如下：
  参考值 = 最大生产数据量 X 全量备份数量 X 1.1 + 每日变化数据量 X 恢复点保留时间 X 1.5

  最大生产数据量：云主机进行1次全量备份预计产生的最大数据量。该数值最大不超过云主机的云盘总容量。

  全量备份数量：恢复点保留时间 ÷ 定期备份频率。

  每日变化数据量：需根据实际业务场景，预估每天的数据变化量。如：云主机数据量每月增加1 GB，则每日变化数据量可设置为35 MB。

  恢复点保留时间：界面上设置的恢复点保留最大时间。

  最大生产数据量 X 全量备份保留数量 X 1.1：数据保留时间内，CDP任务会进行不止一次全量备份。某些情况如机器重启，会触发全量备份。因此实际全量备份数量会按照一定比例进行增加（此处系数取1.1，可根据实际情况调整该系数）。

  每日变化数据量 X 恢复点保留时间 X 1.5：快照卷的空间占用大约是实际数据变化量的1.5倍。

  该公式仅用于指导用户初次进行备份容量规划。建议用户持续关注备份服务器容量变化，并根据实际情况，及时进行扩容。

  RPO策略：设置重I/O场景下数据复制产生延迟（偏移）后的CDP任务运行策略，默认偏移时间大于10分钟会自动停止CDP任务，数据复制同步后，CDP任务会自动恢复运行。本场景使用默认值
  如图 3所示：
  图 3. 设置策略信息
3. 确认信息。
  查看将要创建的CDP任务，支持跳转修改。
  如图 4所示：
  图 4. 确认信息
查看本地云主机CDP数据并查看某个重要文件。

假定用户在2022-5-15这天进行了重要业务调整，业务调整前查看了一下系统中的重要数据。

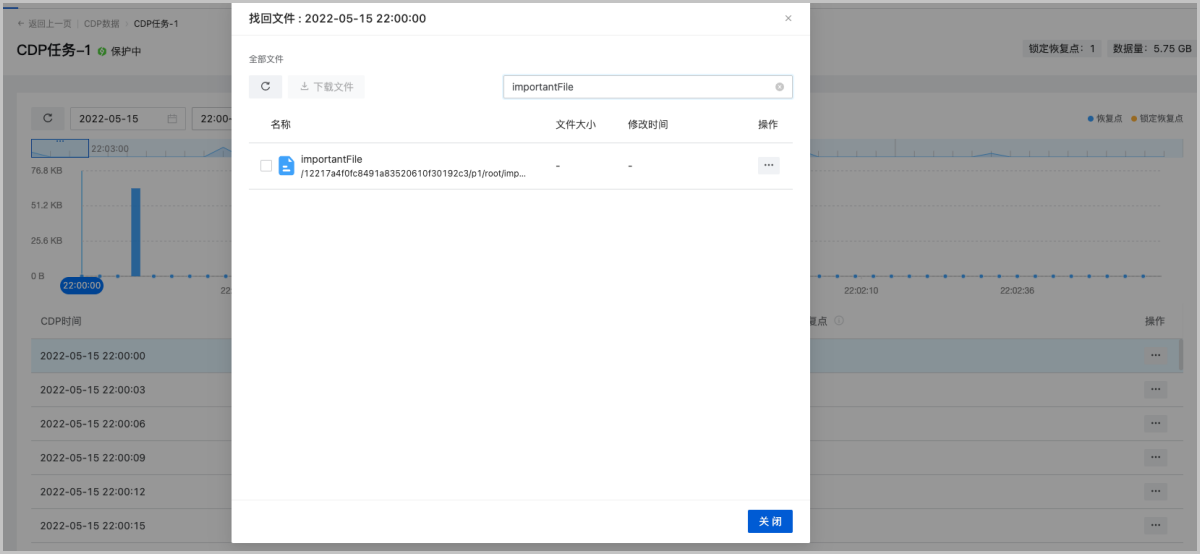

在ZStack Cloud主菜单，点击资源中心 > 云资源池 > 虚拟资源 > 云主机，进入云主机界面。在CDP数据子页面，查看2022-5-15任一时间段（如2022-05-15 22:00:00）的数据并执行找回文件操作。在找回文件界面的搜索框，输入importantFile进行查找，可以看到该文件包含在当前恢复点中。

如图 5所示：
图 5. 查看恢复点中某重要文件
删除重要文件，模拟重要数据丢失。

假定用户进行业务调整时，误将importantFile文件删除，造成重要数据丢失。

如删除文件所示：
图 6. 删除文件
从当前恢复点新建云主机进行恢复。
假定用户不清楚误操作发生在2022-5-15的具体哪个时刻，不敢直接覆盖原云主机，需要新建一台云主机进行恢复验证。
在ZStack Cloud主菜单，点击资源中心 > 云资源池 > 虚拟资源 > 云主机，进入云主机界面。在云主机详情页CDP数据子页面，日期选择2022-05-15，并执行恢复数据操作。恢复数据分为以下三步：

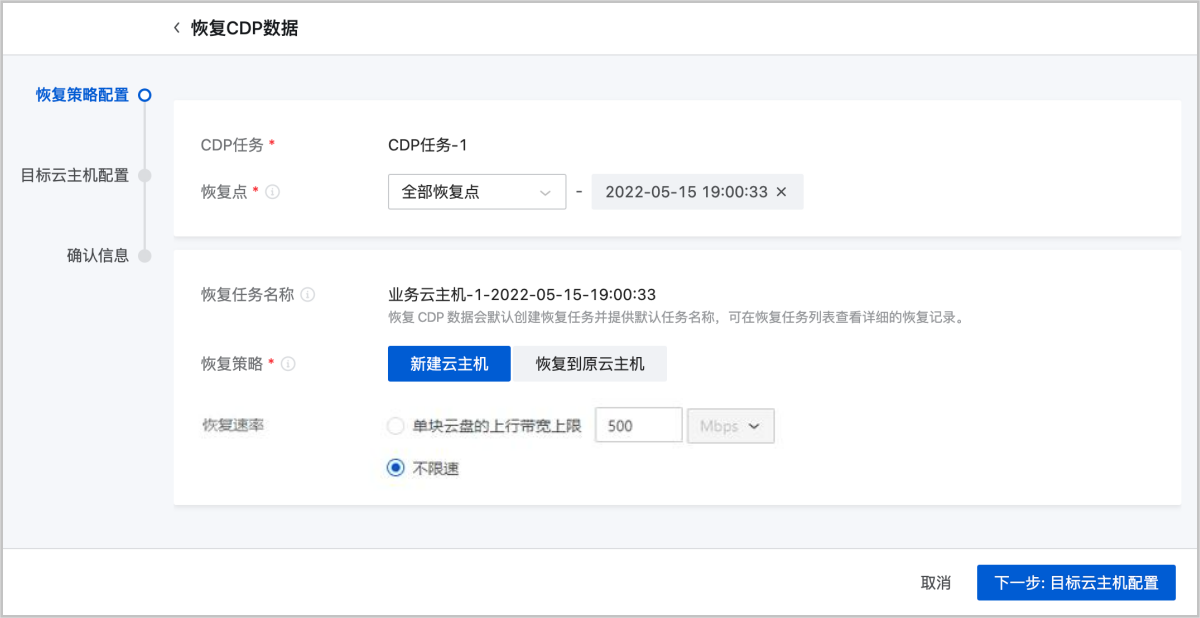

1. 恢复策略配置。
  可参考以下示例输入相应内容：

  CDP任务：显示当前CDP数据对应的CDP任务

  恢复点：选择恢复点，支持从全部恢复点列表或锁定恢复点列表进行选择。本场景选择2022-05-15某个时间对应的恢复点
  说明:

  全部恢复点选择列表支持日期、小时、分/秒3种筛选粒度。

  按小时进行选择时，每小时为一个时间区间（整点）。

  按日期进行选择时，提供恢复点日历图，将存在恢复点的日期用绿色进行标注，方便识别。

  按分/秒进行选择时，建议结合恢复点间隔时间进行精准选择。

  锁定恢复点选择列表默认展示所有锁定恢复点且支持按日期进行筛选。

  恢复任务名称：恢复CDP数据会默认创建恢复任务并提供默认任务名称，可在恢复任务列表查看详细的恢复记录
  说明: 恢复任务默认命名规则：“云主机名称-所选恢复点时间”，如：业务云主机-1-2022-05-15-19:00:33。

  恢复策略：本场景选择新建云主机
  说明:

  此方式会从当前恢复点新建一台云主机，原云主机不受影响。

  新建云主机后，云主机会快速启动进行业务恢复。

  恢复过程中，新建云主机的启用状态会显示为“数据恢复中”，此时云主机已处于运行状态，可正常提供业务，用户可正常读写云主机，但云主机自身操作仅支持打开控制台。

  恢复速率：设置CDP保护中单块云盘的上行带宽上限，本场景不限速
  如图 7所示：
  图 7. 恢复策略配置
2. 目标云主机配置。
  可参考以下示例输入相应内容：

  名称：设置新云主机名称，如：VM-from-CDP

  简介：填写新云主机的简介，本场景可不填写

  标签：为新云主机绑定标签，本场景可不绑定

  计算规格：默认与原云主机使用的计算规格保持一致

  网络配置：默认与原云主机使用的网络配置保持一致

  主存储：默认与原云主机使用的主存储保持一致
  说明: 若云主机已加载SharedBlock主存储上的云盘，进行数据恢复时，置备类型默认使用厚置备。

  物理机：默认与原云主机使用的物理机保持一致
  如图 8所示：

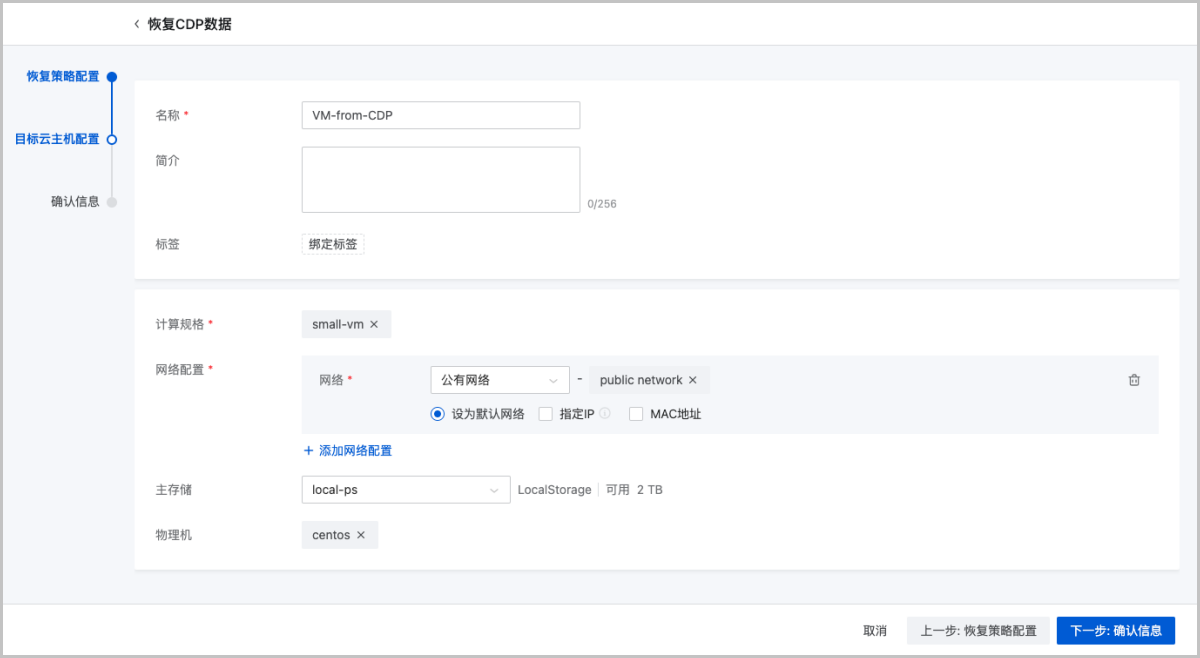

  图 8. 目标云主机配置

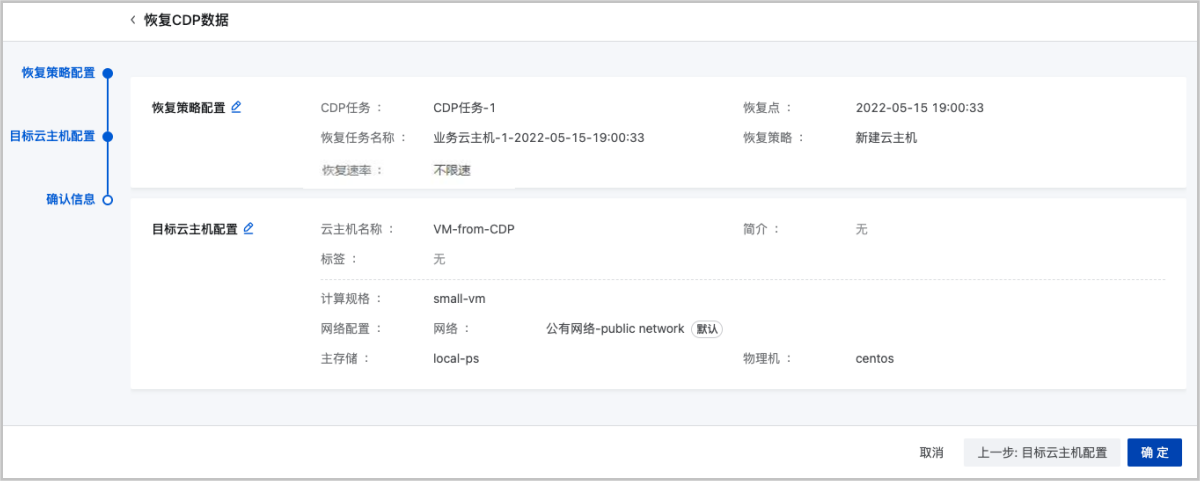

3. 确认信息
  查看将要创建的恢复任务，支持跳转修改。
  如图 9所示：
  图 9. 确认信息
查看恢复进度及相关信息。

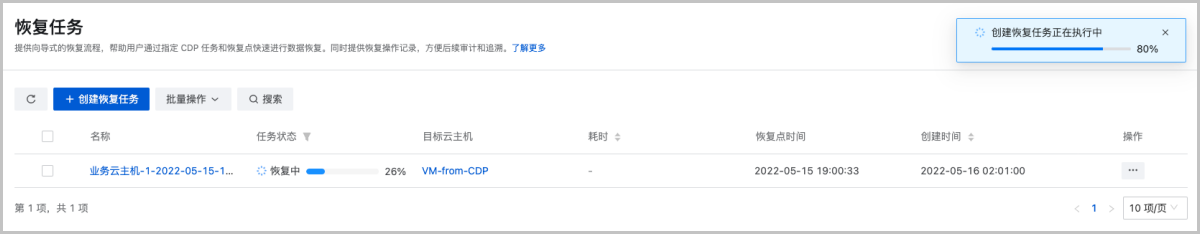

在ZStack Cloud主菜单，点击平台运维 > 灾备管理 > CDP服务 > 恢复任务，进入恢复任务界面。在恢复任务主列表，即可查看恢复任务进度、状态、目标云主机、耗时等信息。

如图 10所示：
图 10. 查看恢复进度
验证数据恢复。

登录新建云主机（VM-from-CDP）的控制台，执行ls命令，查看目录下的文件。可以看到importantFile文件存在。

如图 11所示：

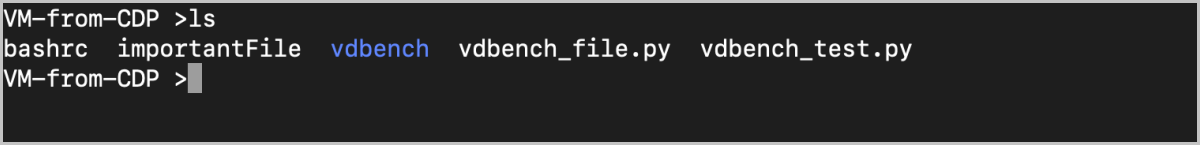

图 11. 数据恢复验证

至此，通过新建云主机进行数据恢复的CDP场景实践介绍完毕。
