大屏监控

ZStack Cloud支持数据中心大屏监控功能，无论系统登入还是登出，大屏都能保持持续展示，数据实时刷新。

可通过以下两种方式登录监控大屏：
- 点击UI界面右上角的大屏监控入口按钮，可在新页面打开大屏监控，对所有区域/指定区域的数据中心实时资源状态进行统一直观展示。如图 1所示：
  图 1. 大屏监控入口
- 绑定监控大屏角色的租户管理用户，登录后直接跳转监控大屏界面。
大屏监控支持经典款和科技款两种风格，支持在设置 > 主题外观界面进行自定义监控大屏标题、监控大屏主题。详情请参考主题外观章节。
每套ZStack Cloud在同一浏览器窗口仅允许打开一个大屏监控界面。

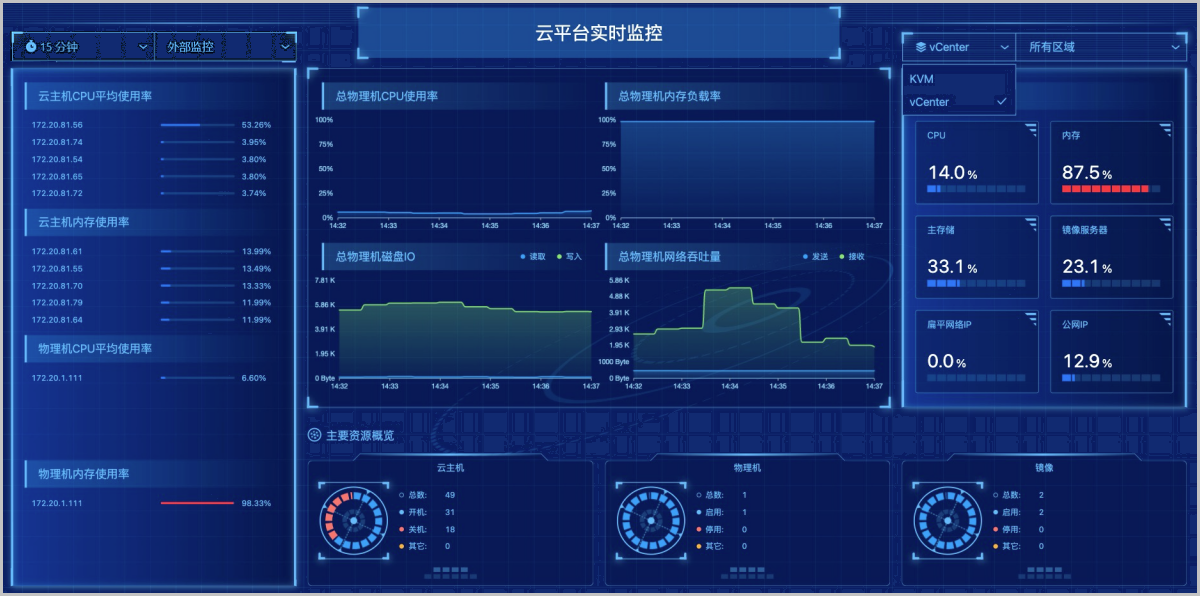

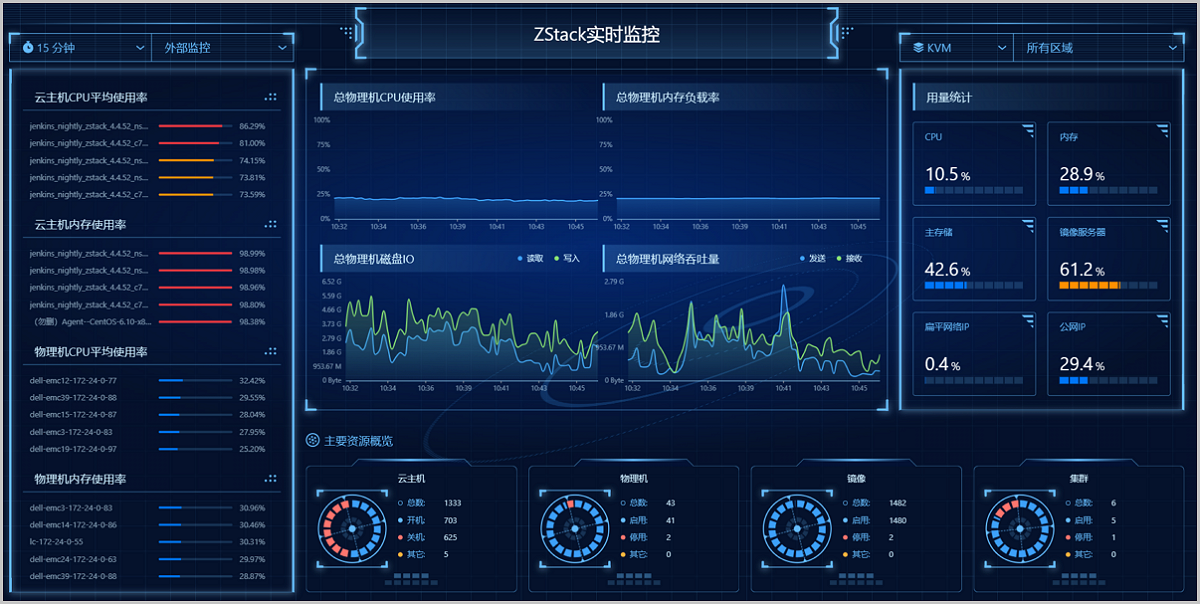

经典款大屏采用简约设计风格，包括负载Top5、负载统计、用量统计和资源总览信息展示，如图 2和图 3所示：

经典款大屏监控主要分为以下几个部分：

大屏切换：虚拟化、区域切换
ZStack Cloud大屏支持根据不同的虚拟化和区域显示，通过右上角下拉框进行选择切换虚拟化或区域，分别展示不同的大屏监控。
如图 4所示：
图 4. 大屏切换
- 支持切换KVM或vCenter虚拟化。
- 支持切换所有区域或某个区域。
- KVM大屏监控与vCenter大屏监控区别如下：
  - vCenter大屏监控资源总览中不包括集群信息展示。
  - vCenter大屏监控用量统计中不包括IPv6类型网络展示。

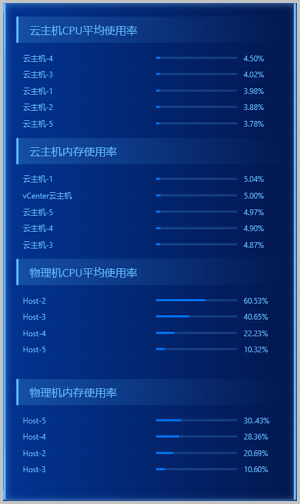

负载 Top5：云主机CPU负载Top5、云主机内存负载Top5、物理机CPU负载Top5、物理机内存负载Top5
对所选虚拟化和区域内正常工作的云主机/物理机的CPU、内存资源使用情况进行统计分析，以云主机CPU负载、云主机内存负载、物理机CPU负载、物理机内存负载为指标，分别挑选出各指标下负载压力最高的前五台机器，进行实时展示监控。实时显示的百分比排行榜结合进度条的蓝、黄、红三色提示，可直观告知用户当前哪些机器资源告急。
如图 5所示：
图 5. 负载 Top5

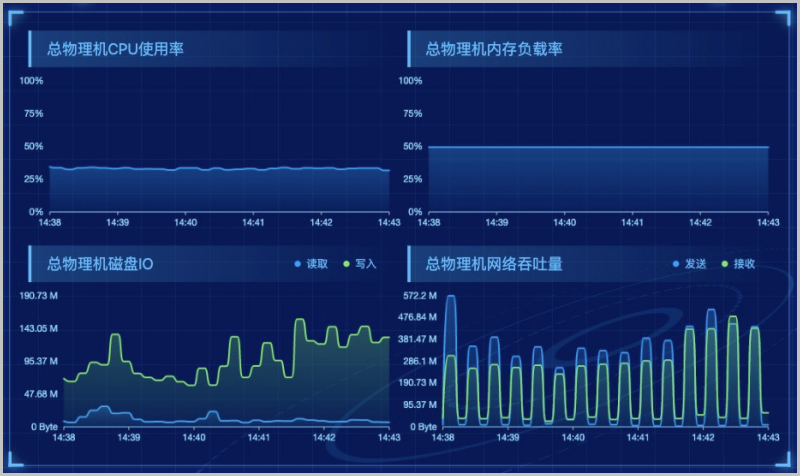

物理机负载统计：总物理机CPU使用率、总物理机内存负载率、总物理机磁盘IO、总物理机网络吞吐量
通过对所选虚拟化、区域中数据中心的全部物理机的CPU、内存、磁盘、网络资源使用情况进行统计分析，以全部物理机的总CPU负载压力、总内存负载压力、总磁盘IO性能、以及总网络吞吐性能为指标，分别进行实时展示监控。实时显示的动态曲线图结合不同监控项目的颜色区分，可直观告知用户当前全部物理机的整体资源使用状态以及性能状态。
如图 6所示：
图 6. 负载统计

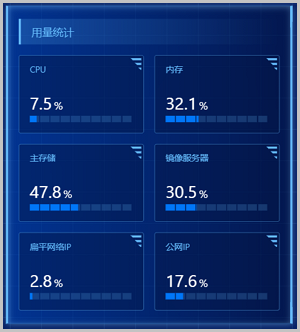

用量统计：CPU、内存、主存储、镜像服务器、私网IP、公网IP、GPU（vCenter大屏不包括GPU信息）、vGPU（vCenter大屏不包括vGPU信息）的实时资源用量统计
通过对所选虚拟化、区域中数据中心的相关物理资源使用情况进行统计分析，挑选出CPU、内存、主存储、镜像服务器、私网IP、公网IP、GPU、vGPU等资源，对它们的资源用量分别进行实时展示监控，实时显示的比例结合进度条的蓝、黄、红三色提示可直观告知用户当前资源的使用量。
如图 7所示：
图 7. 用量统计
- 其中KVM的私网IP、公网IP分别支持显示IPv4和IPv6资源使用情况，点击图表下方的小箭头进行切换。
- 若云平台未加载GPU和vGPU，用量统计中不显示GPU和vGPU的比例图表。
- 不同颜色表示不同的比例范围：[0，60)%-蓝色；[60，80)%-黄色；[80，100]%-红色。

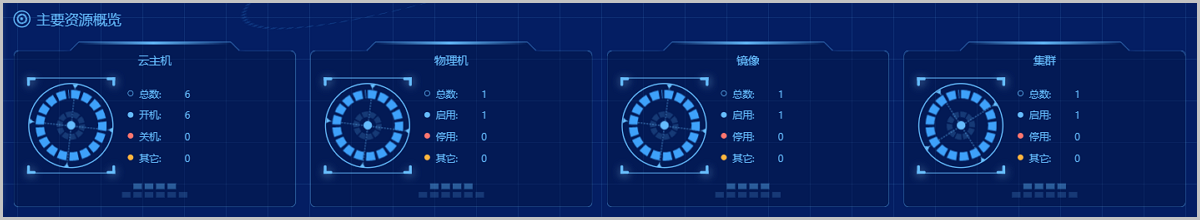

资源总览：云主机、物理机、镜像、集群（vCenter大屏不包括集群信息）的实时资源总览
通过对所选虚拟化、区域中数据中心的云主机、物理机、镜像、集群等资源使用情况进行统计分析，对它们的资源总用量分别进行实时展示监控。
如图 8所示：
图 8. 资源总览

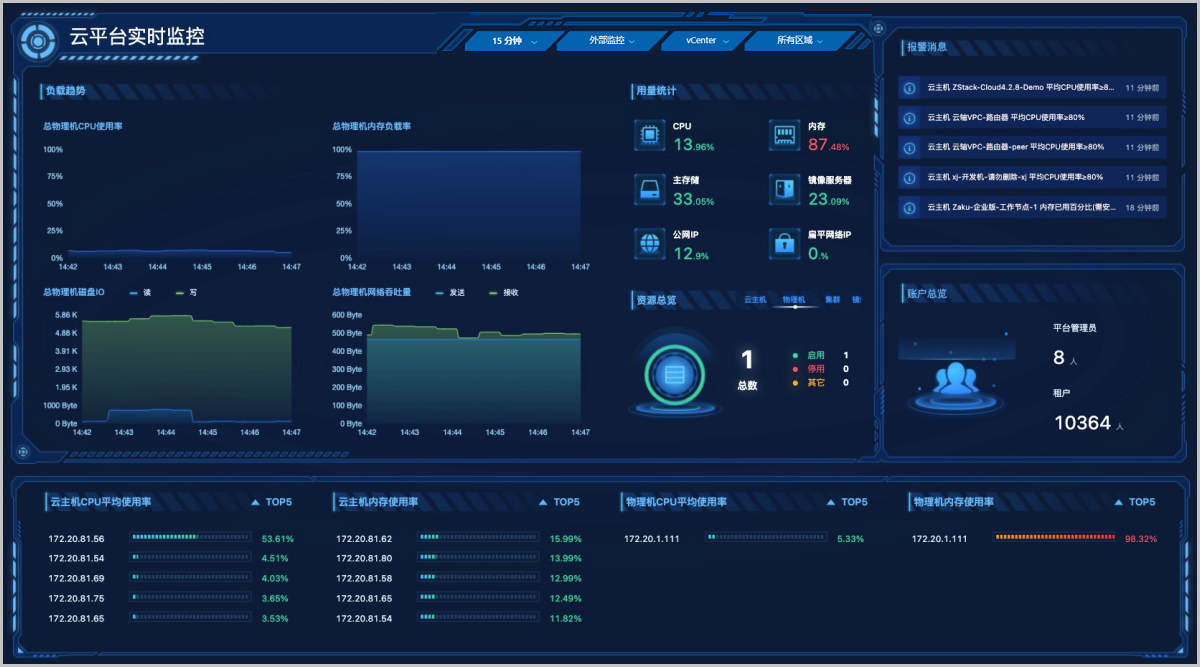

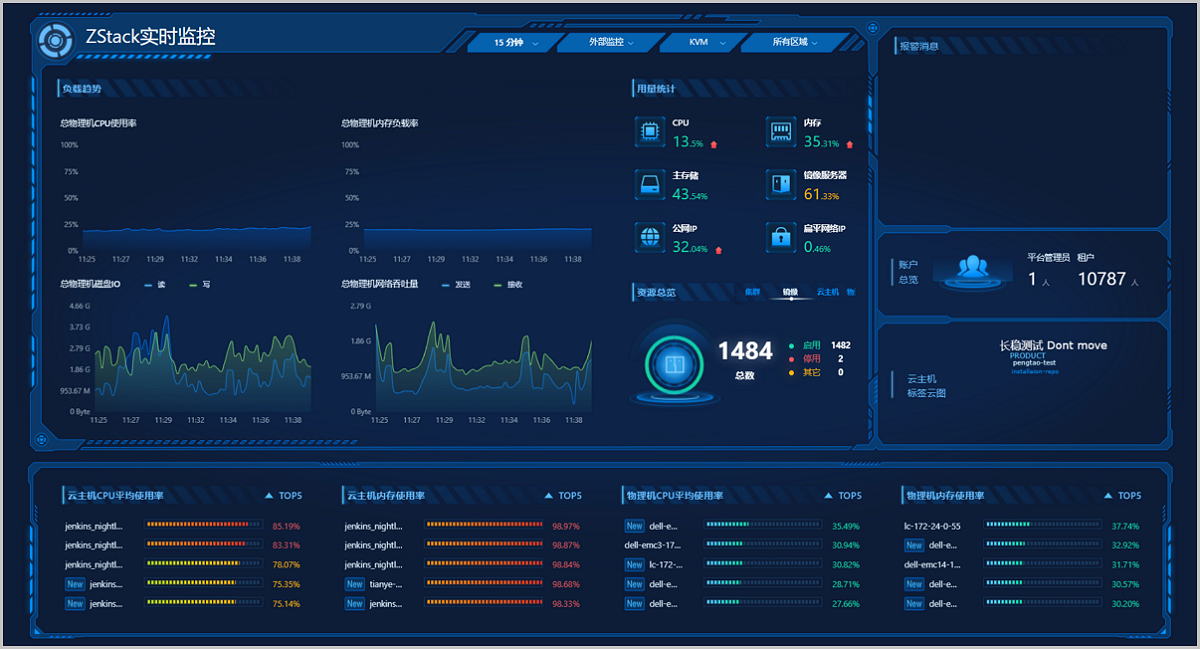

科技款大屏采用机械设计风格，并加入动态效果，极具科技感。在经典款大屏信息展示（负载Top5、物理机负载统计、用量统计、资源总览）基础上，新增云主机负载统计、系统消息、账户总览和云主机标签云图信息展示，如图 9和图 10所示：

科技款大屏每隔21秒获取一次数据，主要分为以下几个部分：

大屏切换：虚拟化、区域切换
ZStack Cloud大屏支持根据不同的虚拟化和区域显示，通过顶部下拉框进行选择切换虚拟化或区域，分别展示不同的大屏监控。
如图 11所示：
图 11. 大屏切换
- 支持切换KVM或vCenter虚拟化。
- 支持切换所有区域或某个区域。
- KVM大屏监控与vCenter大屏监控区别如下：
  - vCenter大屏监控中不包括云主机标签云图。
  - vCenter大屏监控用量统计中不包括IPv6类型网络展示。

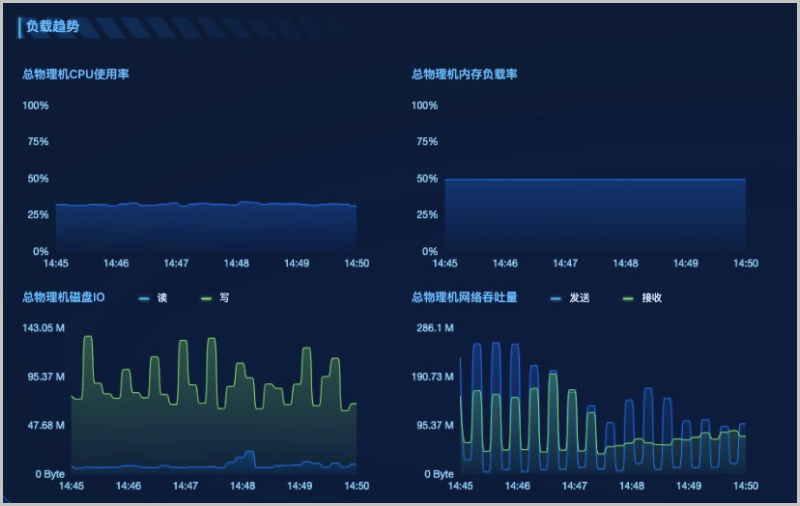

负载趋势：总物理机的CPU负载、内存负载、磁盘IO、网络吞吐量
通过对所选虚拟化、区域中数据中心的全部物理的CPU、内存、磁盘、网络资源使用情况进行统计分析，以全部物理机的总CPU负载压力、总内存负载压力、总磁盘IO性能、以及总网络吞吐性能为指标，分别进行实时展示监控。
实时显示的动态曲线图结合不同监控项目的颜色区分，可直观告知用户当前全部物理机的整体资源使用状态以及性能状态。
如图 12所示：
图 12. 负载趋势

负载趋势支持动态切换，每隔15秒对总物理机的负载统计图动态切换一次，也可手动点击切换。

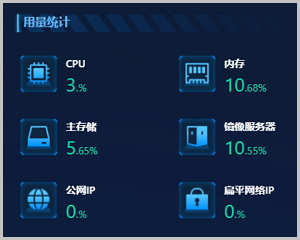

用量统计：CPU、内存、主存储、镜像服务器、私网IP、公网IP、GPU（vCenter大屏不包括GPU信息）、vGPU（vCenter大屏不包括vGPU信息）的实时资源用量统计
通过对所选虚拟化、区域中数据中心的相关物理资源使用情况进行统计分析，挑选出CPU、内存、主存储、镜像服务器、私网IP、公网IP、GPU、vGPU等资源，对它们的资源用量分别进行实时展示监控，实时显示的比例结合进度条的蓝、黄、红三色提示可直观告知用户当前资源的使用量。
如图 13所示：
图 13. 用量统计
- 用量统计信息每隔21秒推送一次，每次推送后可通过右下角的红色箭头或蓝色箭头，分别标识用量增减情况。
- 私网IP和公网IP支持切换IPv4、IPv6两种网络地址类型，默认15秒自动切换一次，支持手动点击切换。若仅存在一种网络地址类型，默认显示现有网络类型的用量统计信息，不支持自动切换。
- 若云平台未加载GPU和vGPU，用量统计中不显示GPU和vGPU的比例图表。
- 不同颜色表示不同的范围：[0，60)%-蓝色；[60，80)%-黄色；[80，100]%-红色。

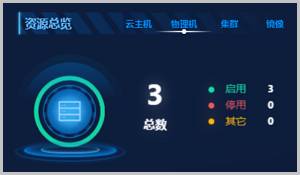

资源总览：云主机、物理机、镜像、集群的实时资源总览
通过对所选虚拟化、区域中数据中心的云主机、物理机、镜像、集群的资源使用情况进行统计分析，对它们的资源总用量分别进行实时展示监控。
如图 14所示：
图 14. 资源总览

负载统计支持动态切换，每隔15秒动态切换一次，也可手动点击切换。

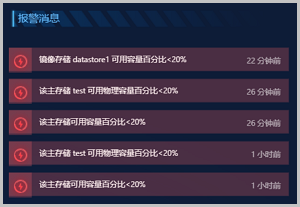

报警消息：
通过对ZStack Cloud云平台中设置的报警消息收集，实时推送最新5条报警消息展示到大屏系统消息界面，可直观告知用户云平台当前存在哪些安全隐患。
如图 15所示：
图 15. 报警消息
- 系统消息展示云平台中KVM和vCenter的最新5条报警消息，不区分虚拟化和区域。
- 系统消息支持不同的标识：红色图标表示报警消息；蓝色图标表示报警恢复消息。

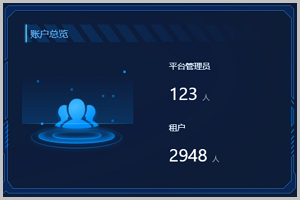

账户总览：人员分布数量统计
通过对ZStack Cloud云平台中账户体系或租户管理（需要添加租户管理模块License）中的人员数量进行统计并实时展示。
如图 16所示：
图 16. 账户总览
- 未添加租户管理License时，账户总览展示ZStack Cloud账户体系中的账户（包括Admin账户）和用户人数。
- 添加租户管理License时，账户总览展示ZStack Cloud租户管理中的平台管理员和用户人数。
- 支持整个云平台的账户总览，切换虚拟化或区域不影响统计结果。

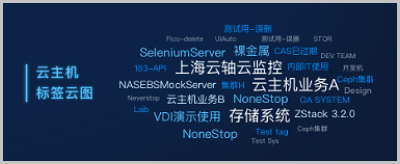

云主机标签云图：KVM云主机标签云图（vCenter大屏监控不支持此项）
通过对所选虚拟化、区域中KVM云主机标签以及KVM云主机绑定标签的数量进行统计，绘制不同颜色、不同大小的标签云图。云主机绑该标签的数量越多，云主机标签云图中该标签的名字显示越大、颜色越亮，可直观告知用户哪些云主机标签更受青睐。
如图 17所示：
图 17. 云主机标签云图

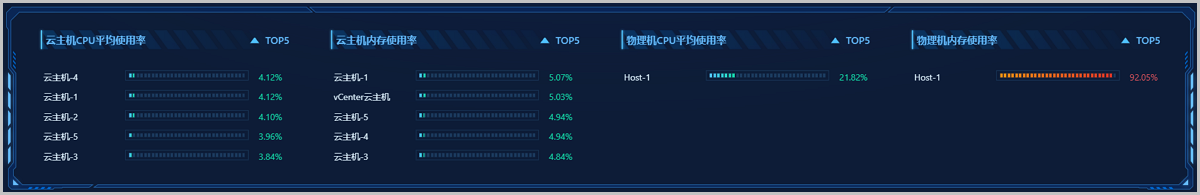

负载Top5：云主机CPU负载Top5、云主机内存负载Top5、物理机CPU负载Top5、物理机内存负载Top5
对所选虚拟化和区域内正常工作的云主机/物理机的CPU、内存资源使用情况进行统计分析，以云主机CPU负载、云主机内存负载、物理机CPU负载、物理机内存负载为指标，分别挑选出各指标下负载压力最高的前五台机器，进行实时展示监控。
如图 18所示：
图 18. 负载Top5
- 负载Top5相关信息每隔21秒获取一次，支持进榜提示功能，每次获取Top5信息后，新进榜单的资源左侧提示new图标，持续5秒。
- 实时显示的百分比排行榜结合进度条的蓝、黄、红三色提示，可直观告知用户当前哪些机器资源告急。不同颜色表示不同的范围：[0，60)%-蓝色；[60，80)%-黄色；[80，100]%-红色。
