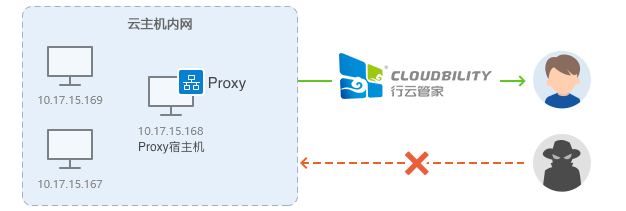

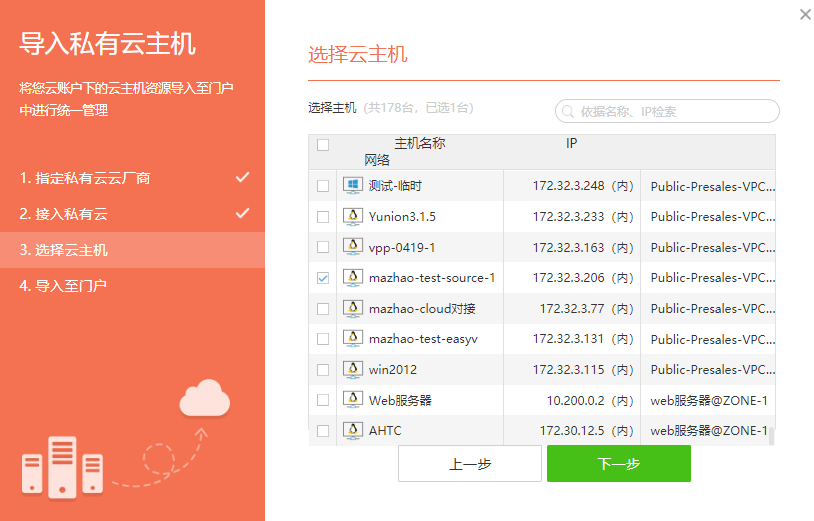

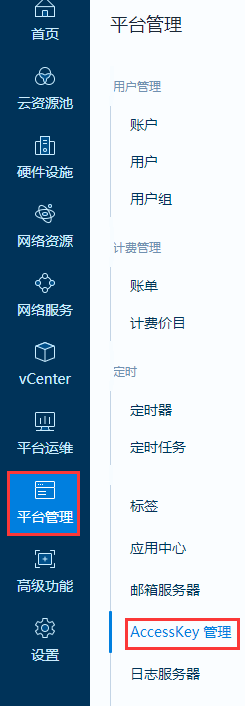

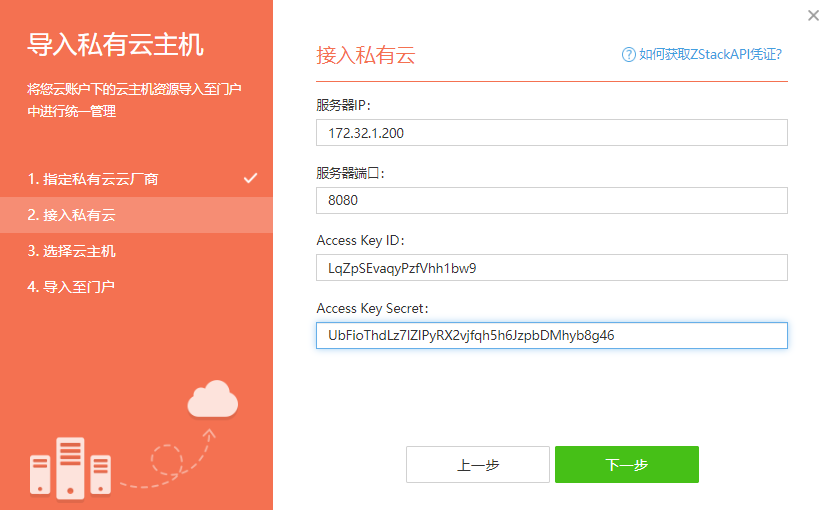

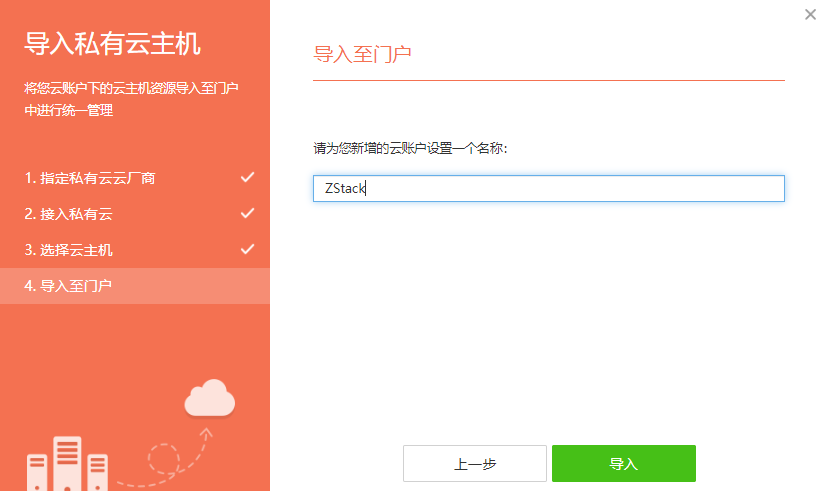

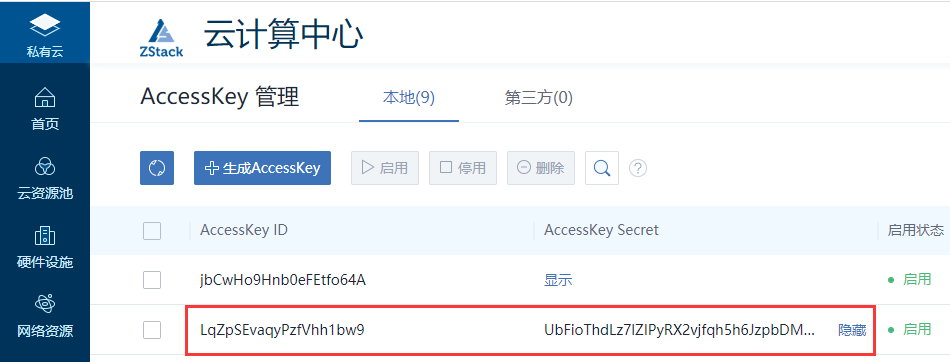

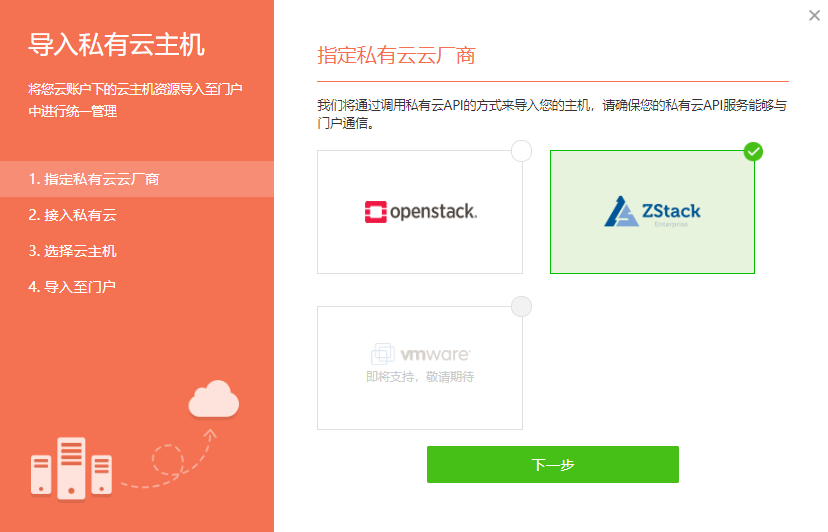

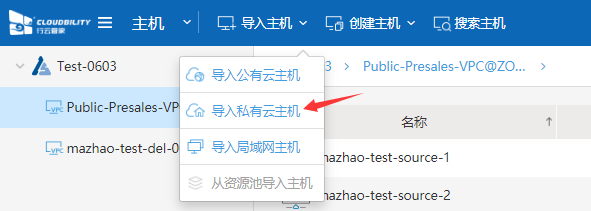

Proxy宿主机，需要与其他需要管理的ZStack虚拟机处于同一局域网，并且Proxy原生支持RDP/SSH/VNC协议。Proxy是一种类VPN的解决方案。终用户的会话访问拓扑图如图所示。

图3-1 Proxy宿主机网络拓扑

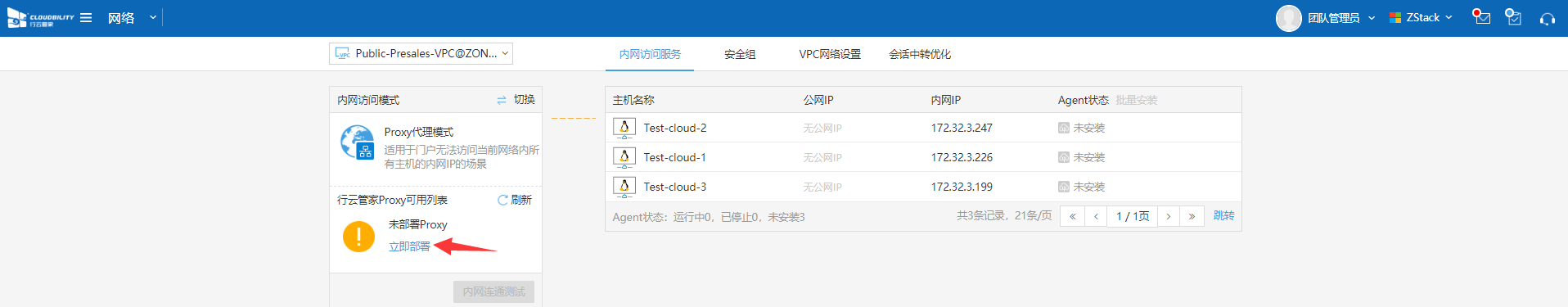

网络详情页切换网络访问模式为“Proxy代理模式”，在“可用列表”中点击“立即部署”，如图3-2所示。

图3-2 部署Proxy代理

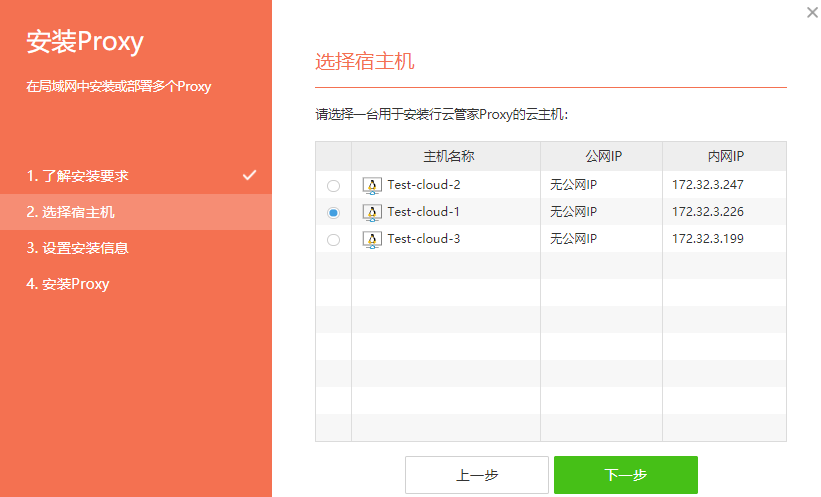

选择ZStack该三层网络上的虚拟机，如图3-3所示。

图3-3 选择ZStack中虚拟机

将该脚本在选中的虚拟机中执行，如图3-4、3-5所示。

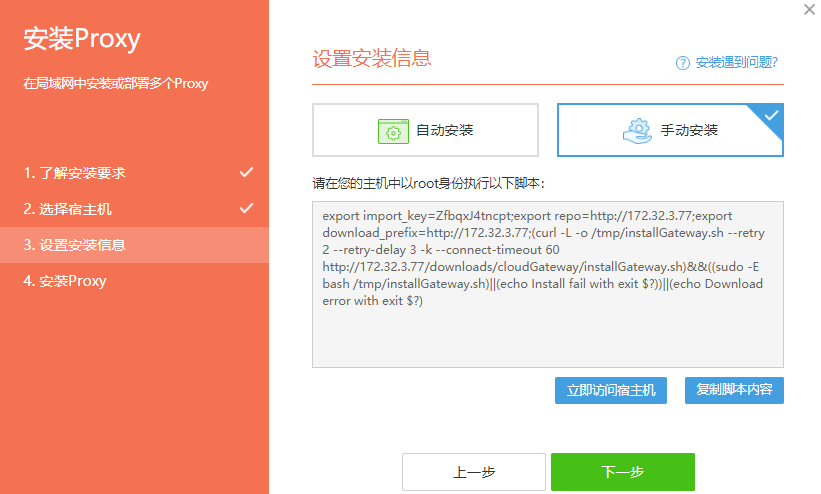

图3-4 获取Proxy脚本

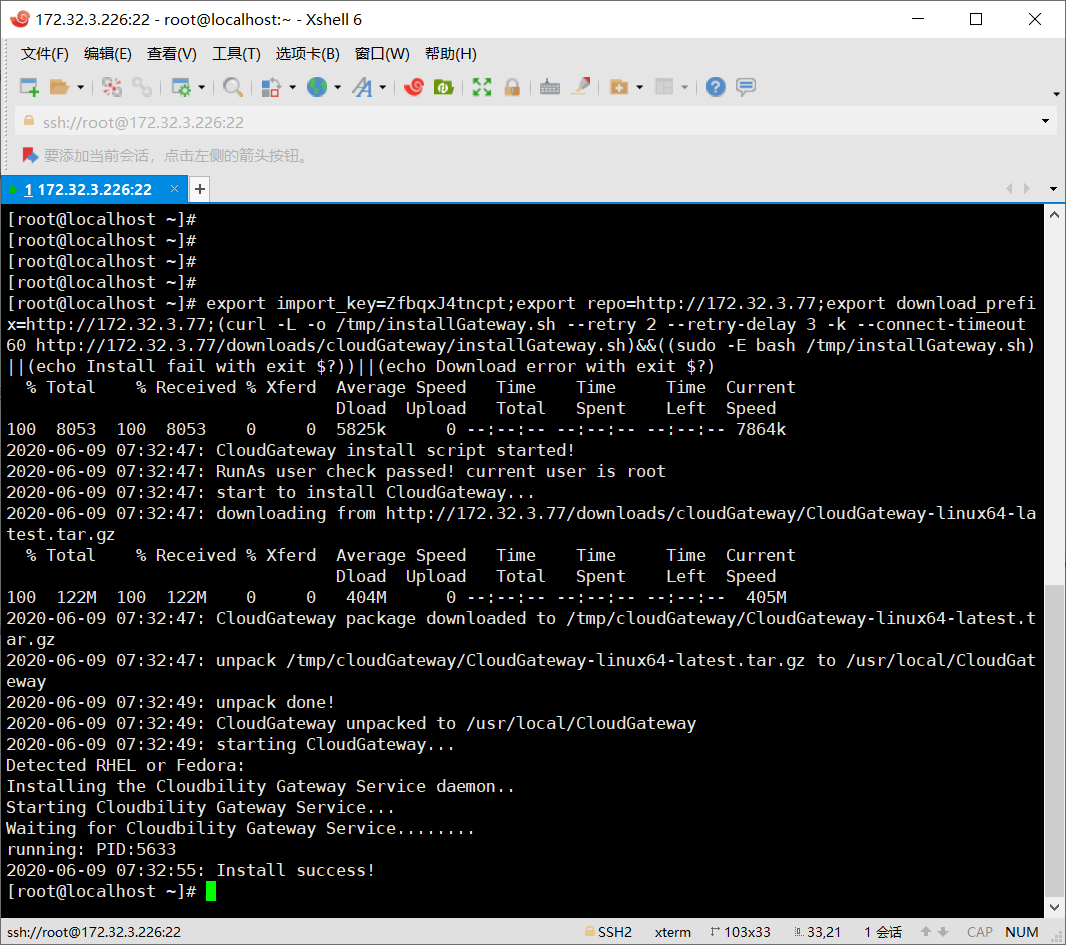

图3-5 安装Proxy脚本

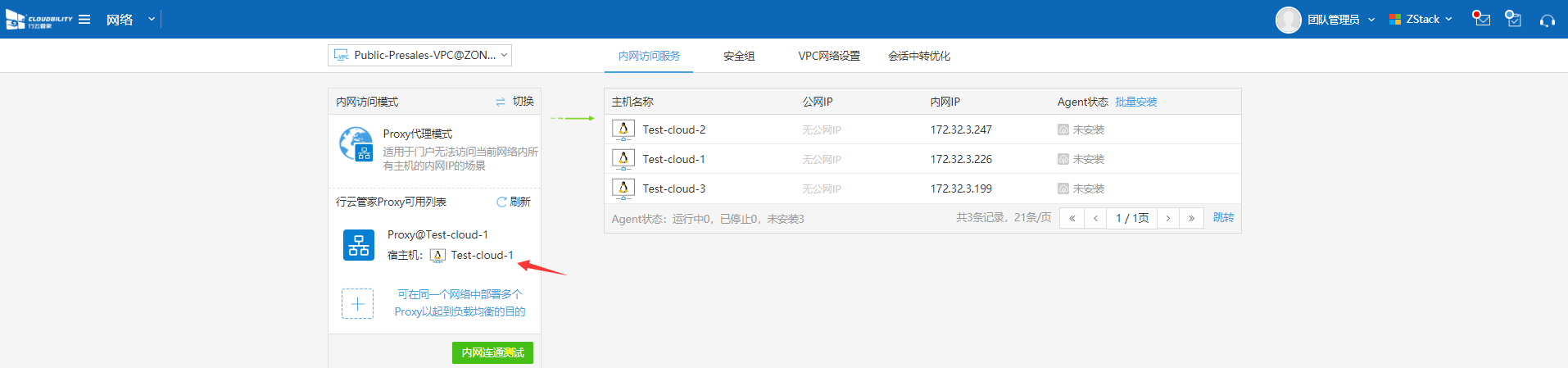

安装完成后，行云管家Proxy宿主机中已经出现刚刚完成安装的虚拟机，如图3-6所示。

2.行云管家agent

行云管家对ZStack中虚拟机的监控分为两类：调用ZStack API获取监控、虚拟机内安装行云管家agent。行云管家agent运行过程中获取的监控数据、自动化运维脚本、文件分发等数据都是先连接到Proxy宿主机，随后中转到行云管家门户虚拟机进行交互。

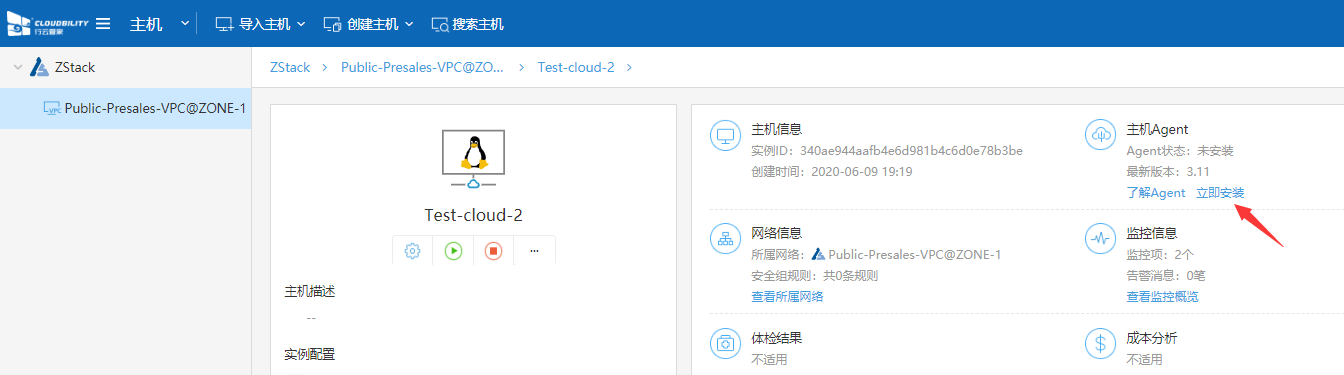

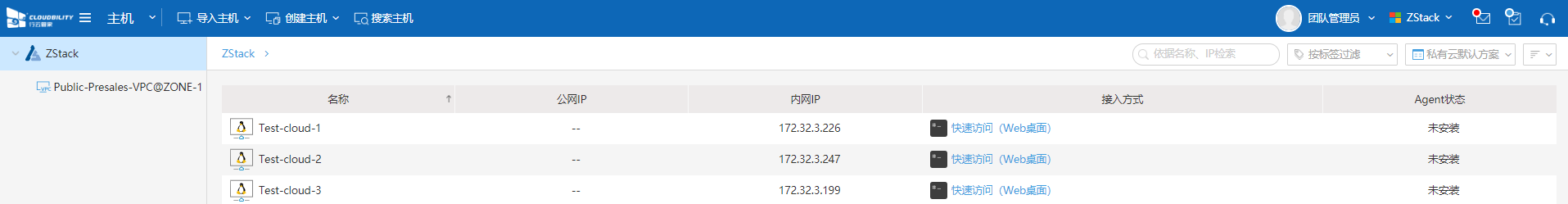

在需要安装agent的ZStack虚拟机页面，选择“立即安装”，如图3-7所示。

图3-7 选择需要安装agent的ZStack虚拟机

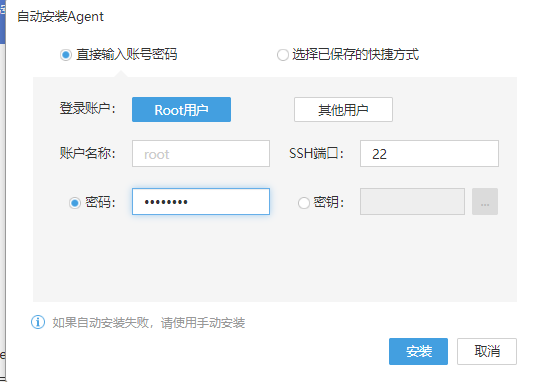

在“安装agent”页面中选择“自动安装”，如图3-8所示，输入即将安装agent的虚拟机ssh密码。如果选择“手动安装”，则需要手动ssh到ZStack虚拟机中输入脚本。

图3-8 agent自动安装模式

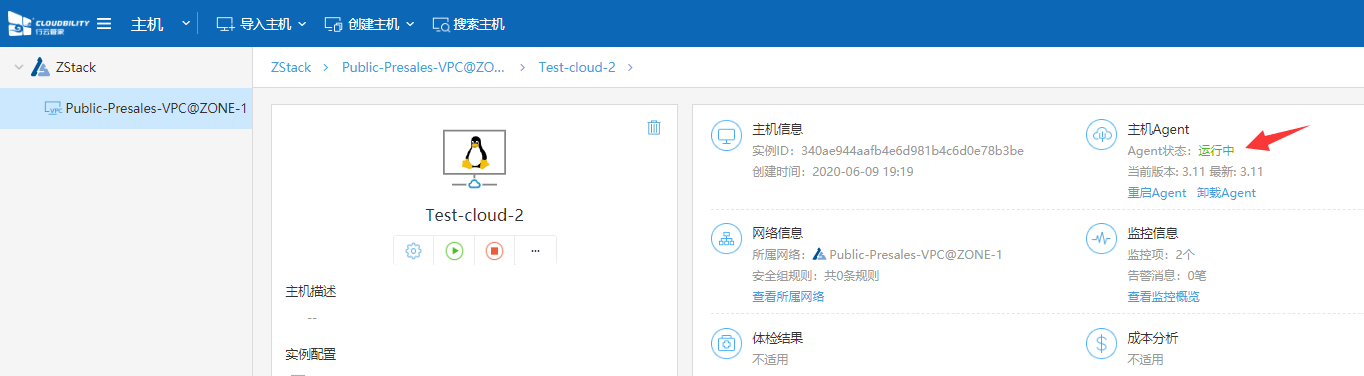

安装结束后，在行云管家接管的虚拟机详情页，agent状态为“运行中”，如图3-9所示。

图3-9 agent状态为“运行中”

3.行云管家中，访问ZStack虚拟机web控制台或桌面的方式有以下四种：①Web桌面访问，该访问方式支持RDP、SSH、VNC、TELNET。②本地工具访问，本地工具访问方式允许用户使用本地xshell、putty等工具与内网虚拟机进行交互。此工具需要用户安装行云管家浏览器插件。③ZStack管理终端，该访问方式依赖于ZStack云平台提供的VNC端口。④SSH跳板机访问，行云管家门户虚拟机默认可以充当跳板机的角色。使用行云管家账号SSH到门户虚拟机的8022端口，就可以看到跳板机的页面。

4.Web方式访问，点击“立即访问”，如图3-10所示。

图3-10 Web方式访问

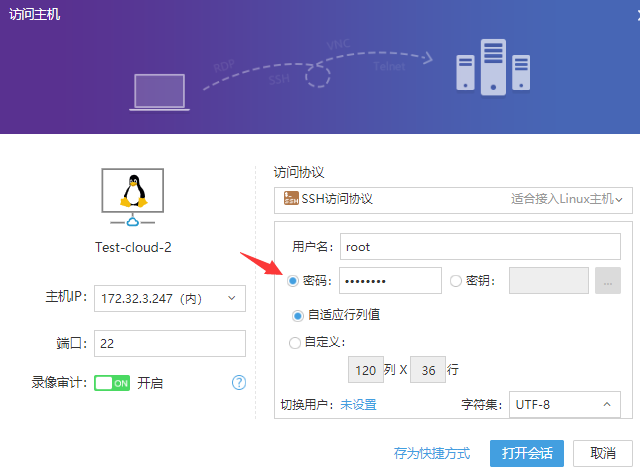

输入目标虚拟机的SSH密码，如图3-11所示。需要注意的是，无论是使用Proxy虚拟机跳转访问，还是使用门户虚拟机直连访问，都需要保证网络可达。

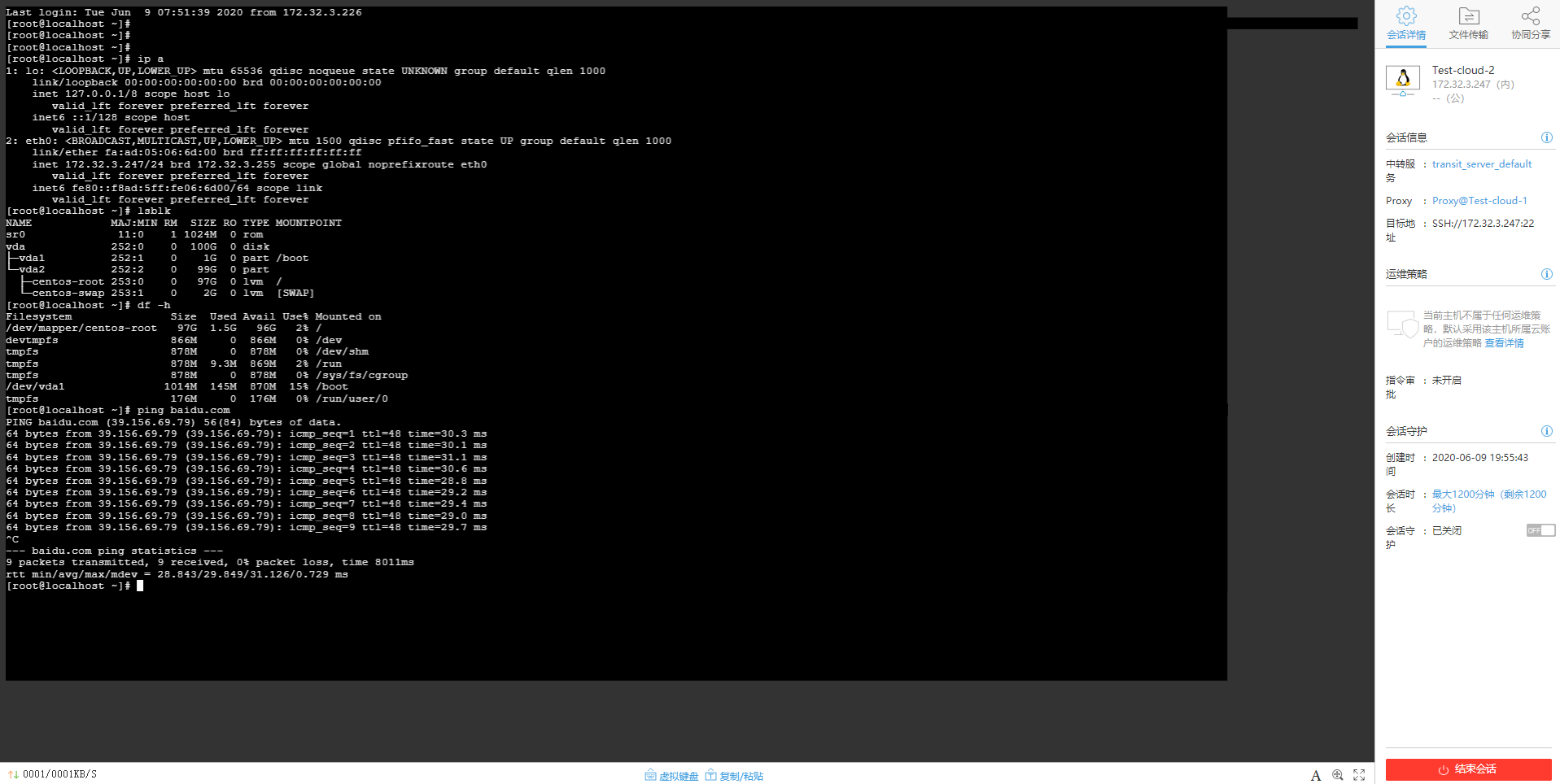

进入会话页面后可以看到，使用Web桌面进行SSH访问，会话清晰度良好，自适应高分辨率显示器，如图3-12所示。

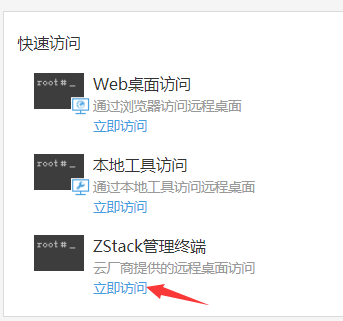

5.ZStack管理终端方式访问，点击“立即访问”，如图3-13所示。

图3-13 ZStack终端方式访问

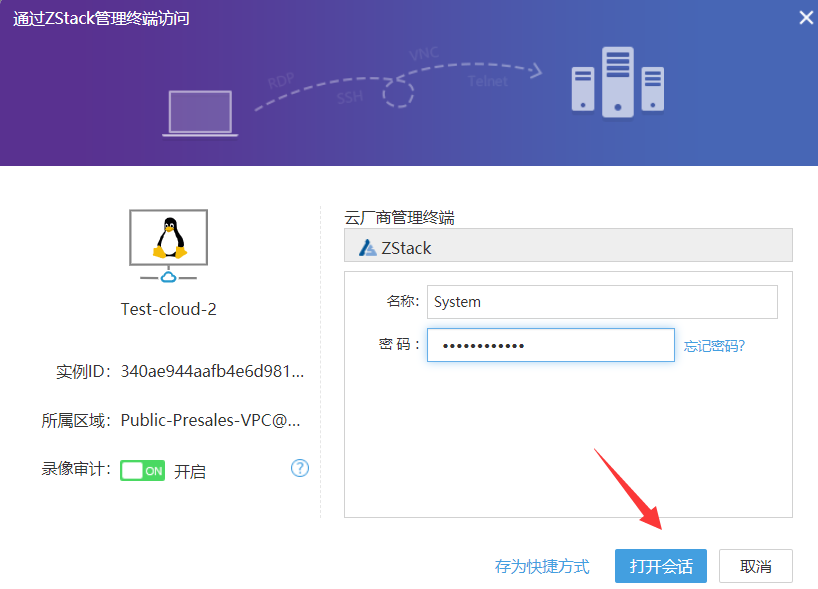

在管理终端访问详情页，配置ZStack云平台admin账户密码，如图3-14所示。

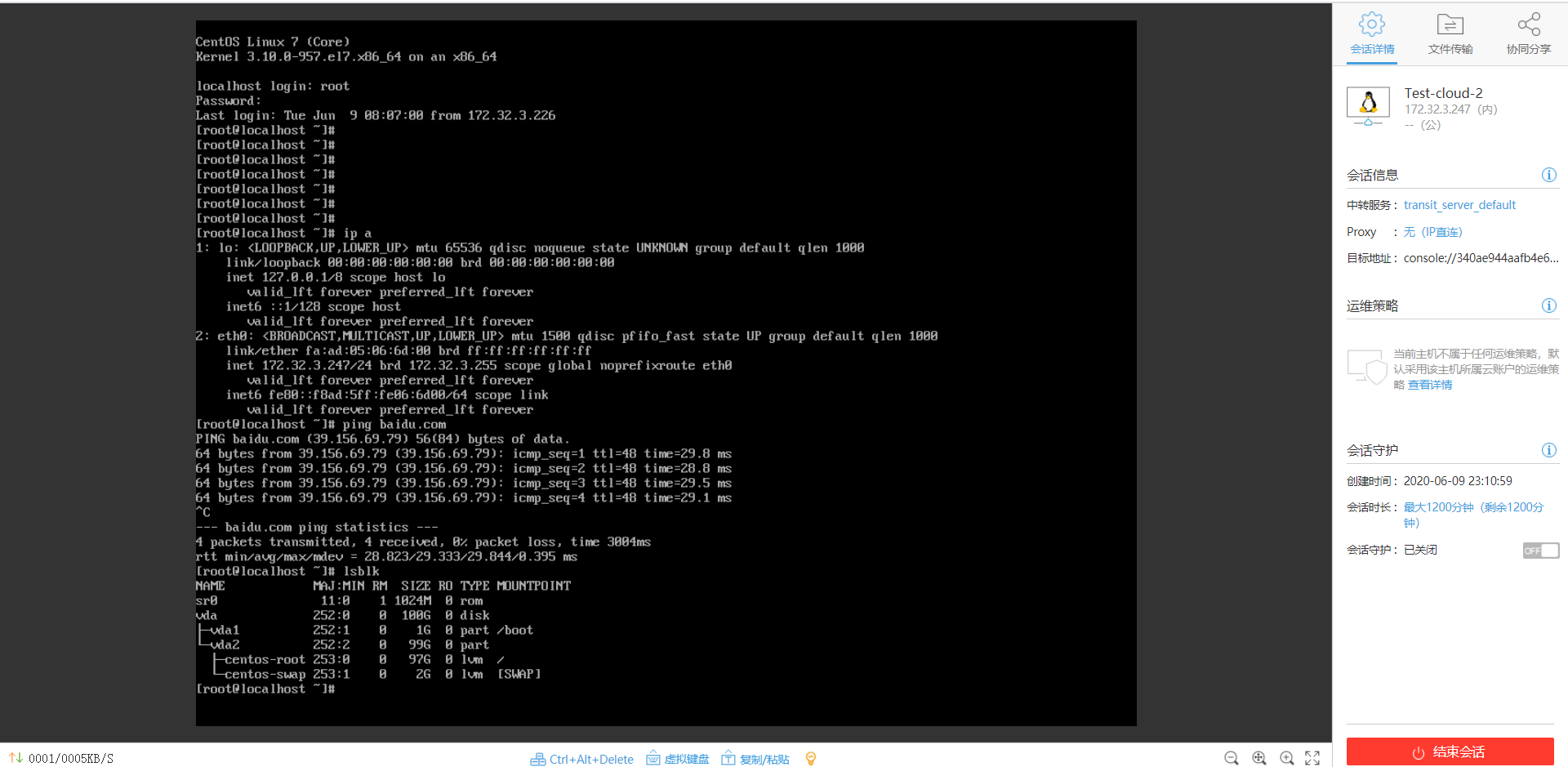

进入会话页面后可以看到虚拟机桌面，该会话窗口无法自适应，如图3-15所示。

图3-15 ZStack终端访问会话窗口

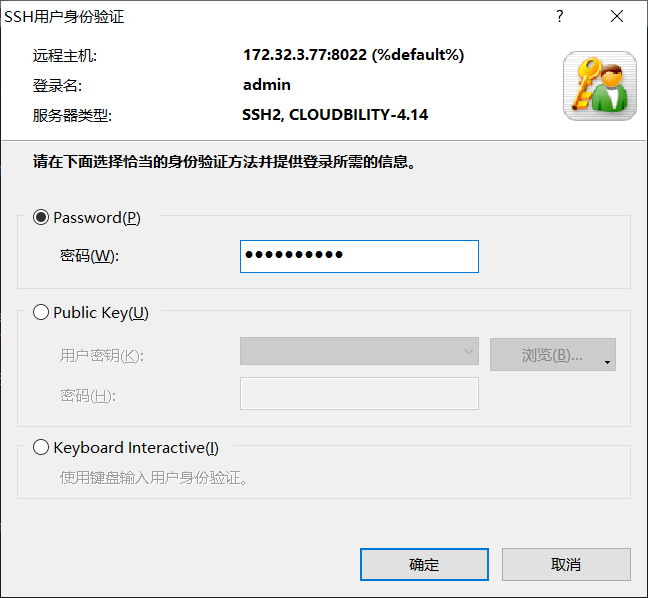

6.SSH跳板机访问，使用本地工具xshell，连接行云管家门户虚拟机8022端口，并配置访问账号密码，如图3-16所示。

图3-16 配置访问端口与密码

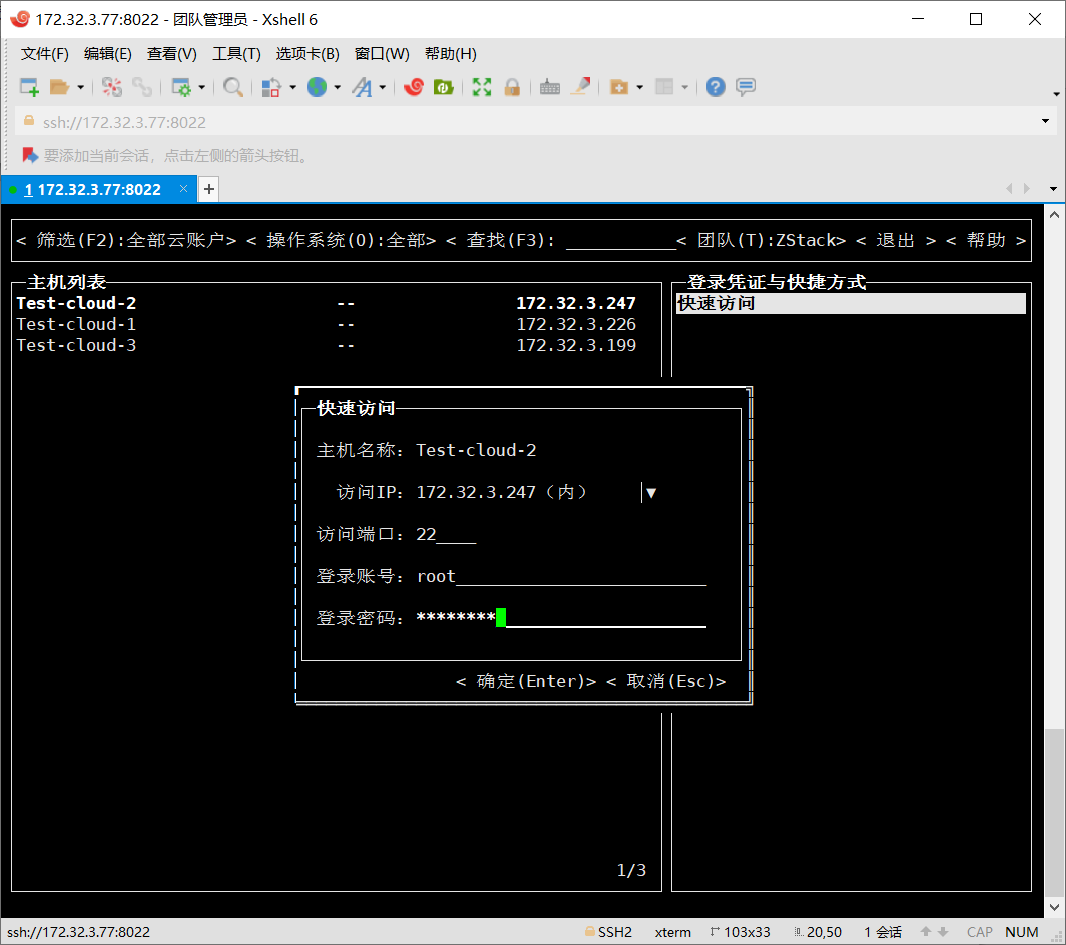

进入跳板机页面后，可以看到在行云管家中接入的所有ZStack虚拟机。跳板机模式中，可以进行SSH会话的虚拟机仅限于与行云管家门户虚拟机网络可达的虚拟机。如图3-17所示，配置好目标虚拟机的ssh账号密码后，即可进行会话访问。

图3-17 跳板机访问页面

目前ZStack云平台3.8版本已经实现虚拟机内部监控，覆盖了主流Linux/Windows以及国产操作系统。ZStack云平台内部监控的主要原理为安装agent，通过agent直接从云主机内部获取监控数据，实时动态展示云主机各项负载性能指标。

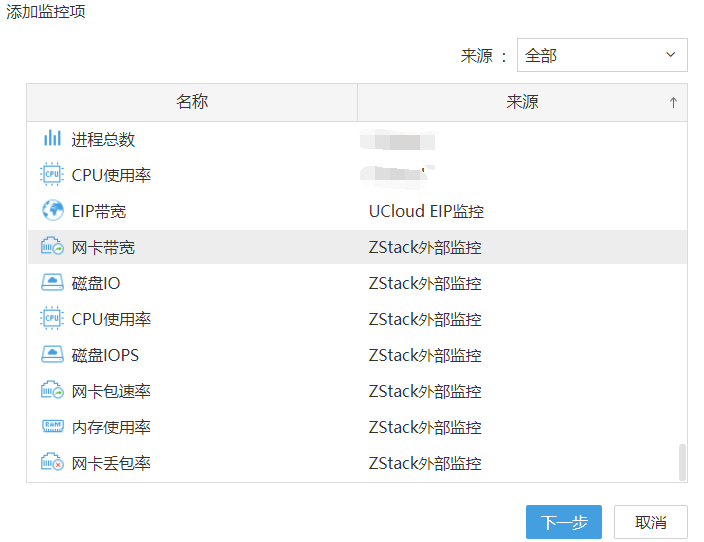

行云管家针对ZStack虚拟机的监控分为两种。为行云管家agent，原理与ZStack云平台“内部监控”原理一致，都是通过安装agent从虚拟机中获取监控数据。第二种为ZStack外部监控，主要原理为调用ZStack云平台本身的外部监控API，获取ZStack云平台外部监控数据，ZStack云平台外部监控的原理为使用Libvirt从物理机采集云主机的CPU、内存、磁盘IO和网络相关数据。监控项如图4-1所示。

图4-1 行云管家监控项

面对用户对ZStack虚拟机内部的运维需求，行云管家推出了“作业中心”与“任务编排”的功能。

5.1 作业中心

行云管家作业中心是在ZStack云平台基础上，开发的一个能够对ZStack虚拟机批量命令、脚本执行的基础运维工具。目前作业中心主要包含“脚本库”、“命令控制台”、“脚本控制台”，它们分别用于处理不同场景下的批量操作业务。

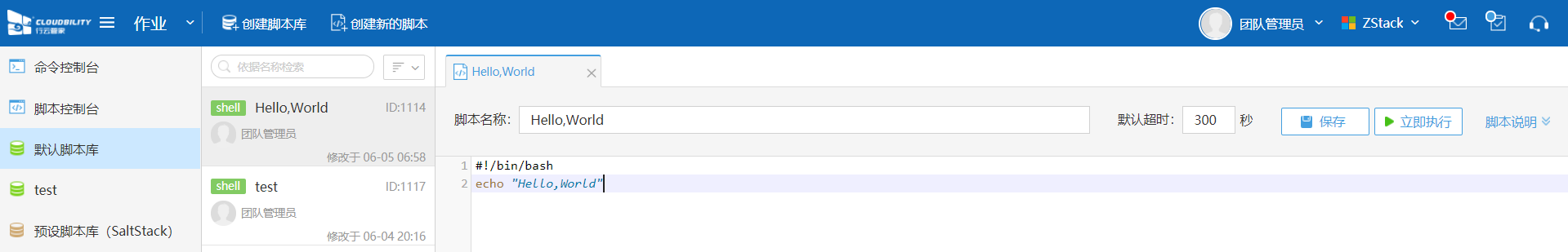

脚本是实现自动化运维的基础，脚本库是脚本的容器。行云管家中内置了SaltStack脚本库，用户也可以自定义个人脚本库，如图5-1所示。

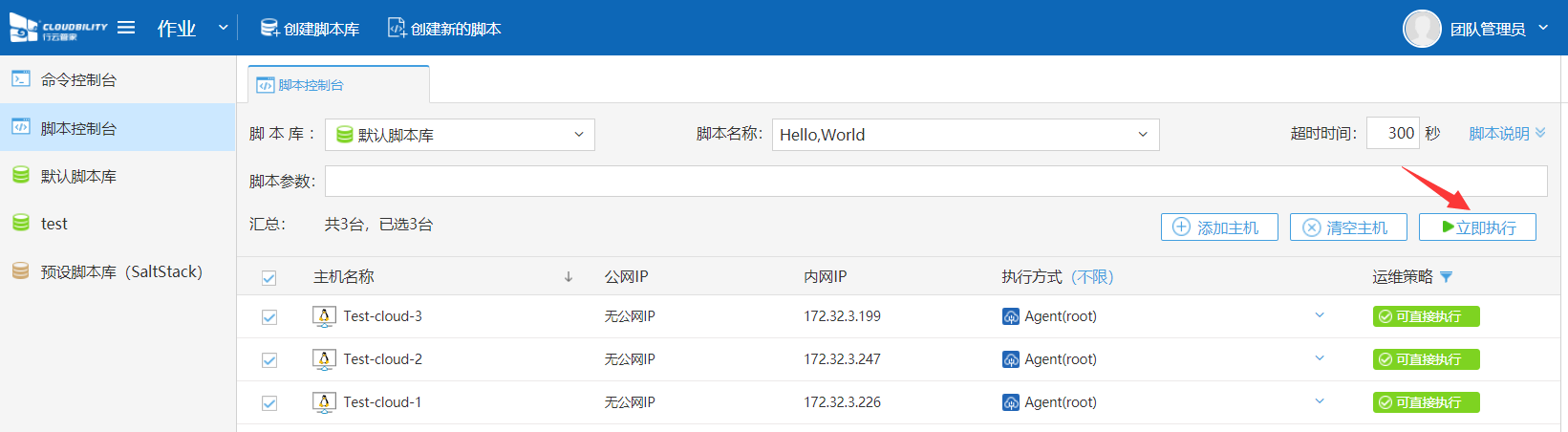

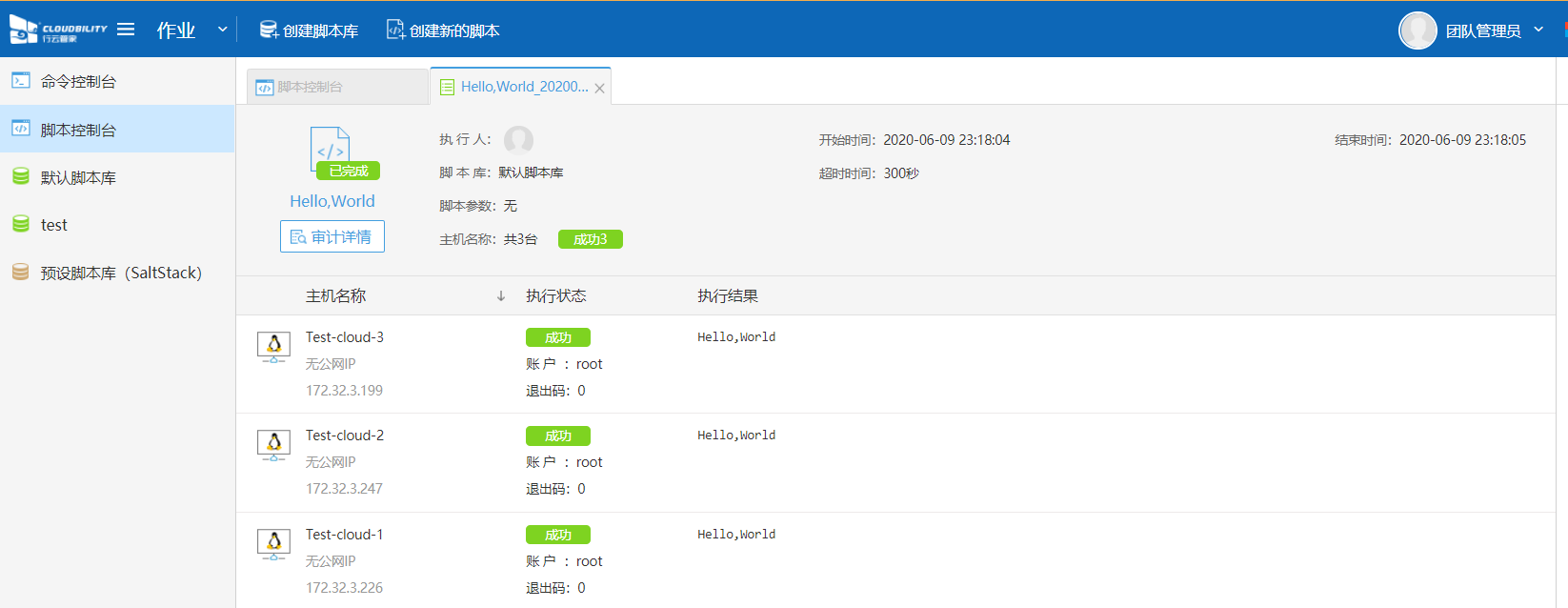

拥有可以使用的脚本库后，用户可以使用“脚本控制台”将这些脚本导入到ZStack虚拟机上运行。脚本执行时，在控制台将自动打开一个新的tab，展示该次执行的进度和结果，如图5-2、5-3所示。

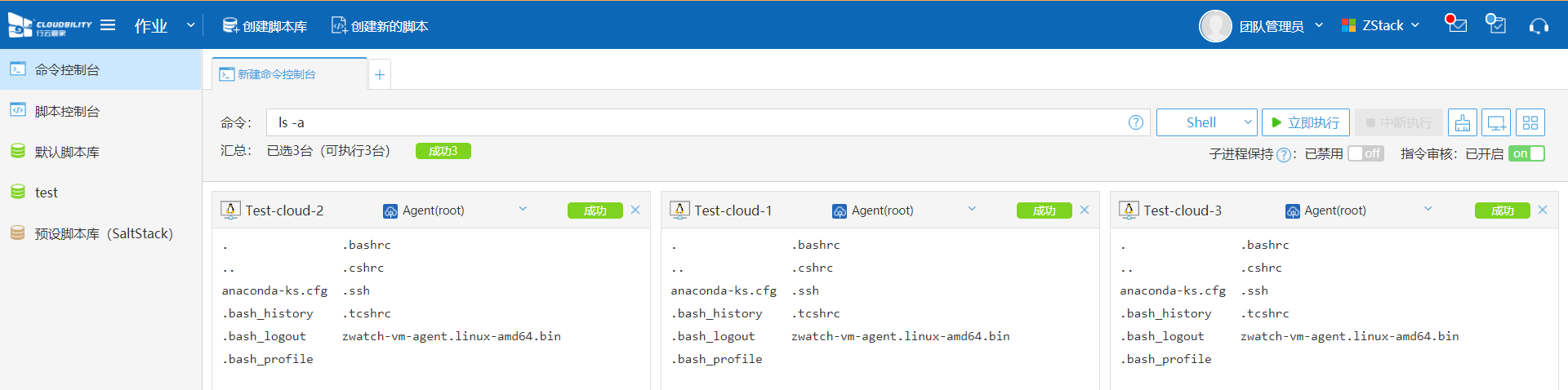

“命令控制台”是一种更加轻量化的操作ZStack虚拟机的方法。用户无需提前编写命令，可以随时对所选主机（已安装agent或可以SSH快捷登录的主机）执行任何命令，主机输出界面更友好，方便实时查看命令输出，如图5-4所示。

图5-4 命令控制台

5.2 任务编排

行云管家作业中心提供给用户一种快捷、临时性的对主机批量操作的入口。运维过程中，涉及到一些复杂、需要日常重复性的工作，则可以通过任务编排来处理。任务编排可以将复杂的作业节点编排成任务，设定触发条件和时间，满足用户灵活多变的应用场景。

在“任务库”中，用户可以自定义多个“运维任务”。目前行云管家支持的任务节点内容有执行命令、执行脚本、分发文件、采集文件四种类型，如图5-5所示。

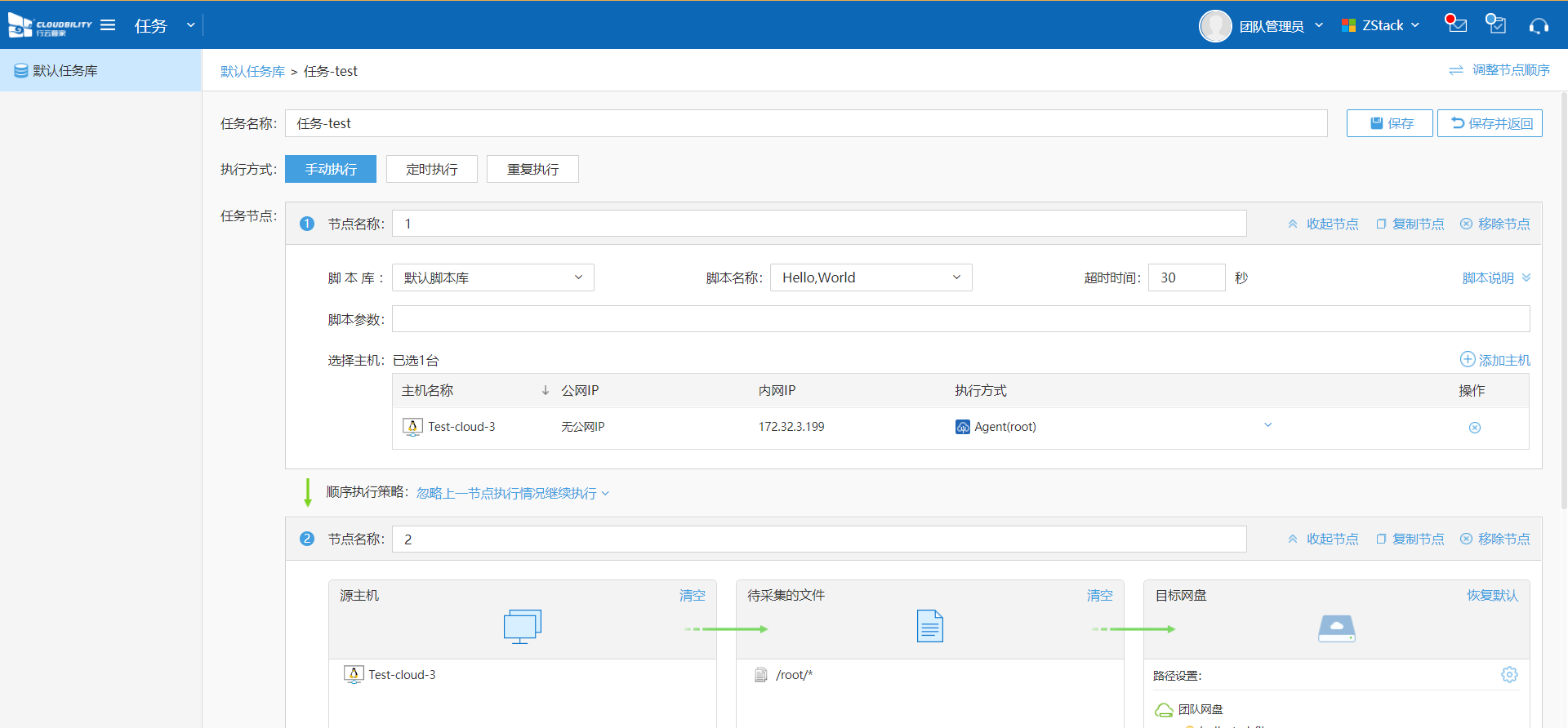

图5-6 添加多个任务节点

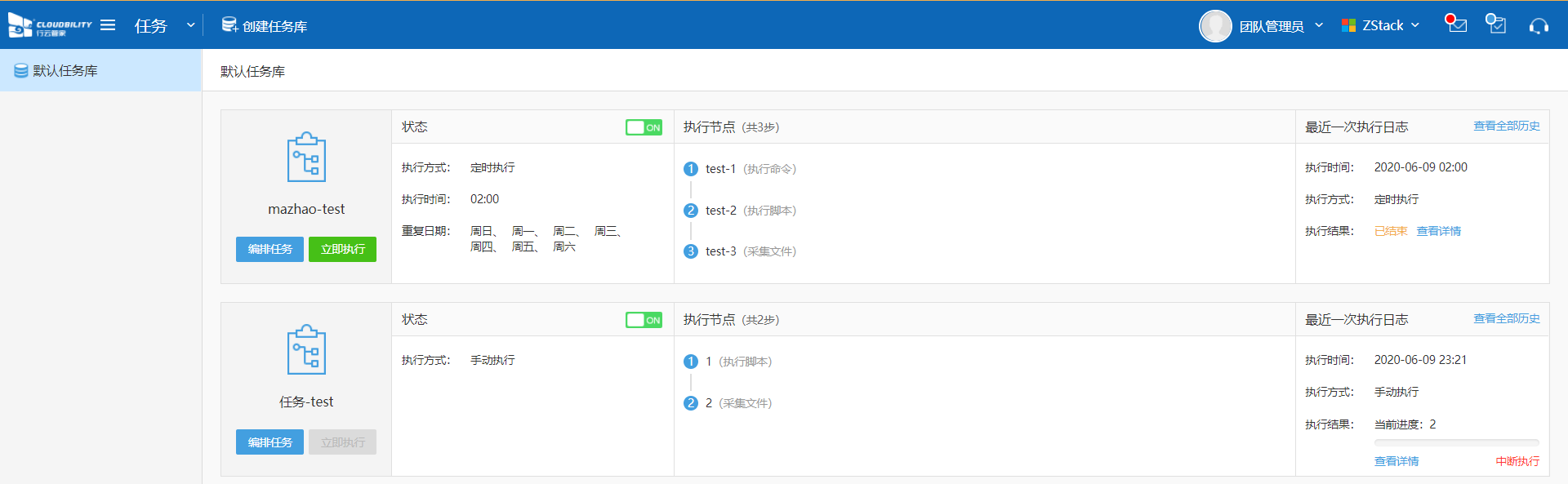

图5-7 任务库页面

运维安全是IT管理中不可或缺的一环，行云管家为用户提供了事后运维审计的特性，用户在行云管家中所进行的运维操作均会以日志的形式记录下来。

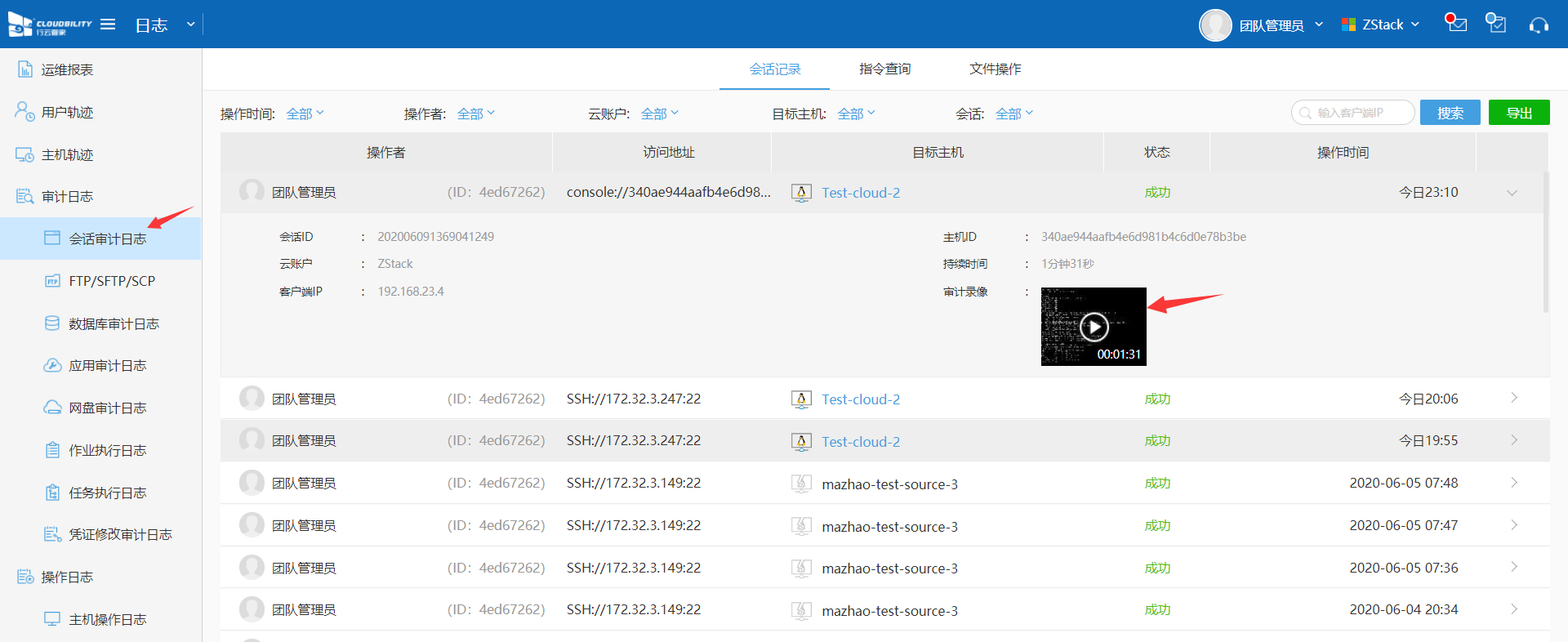

以“会话审计日志”为例，如图7-1所示，会话审计列表展示了所有用户的主机会话访问记录。当开启“录像审计”后，用户的每次会话访问操作均会被录像记录，录像可在线播放，也可离线下载。

图6-1 会话审计日志页面

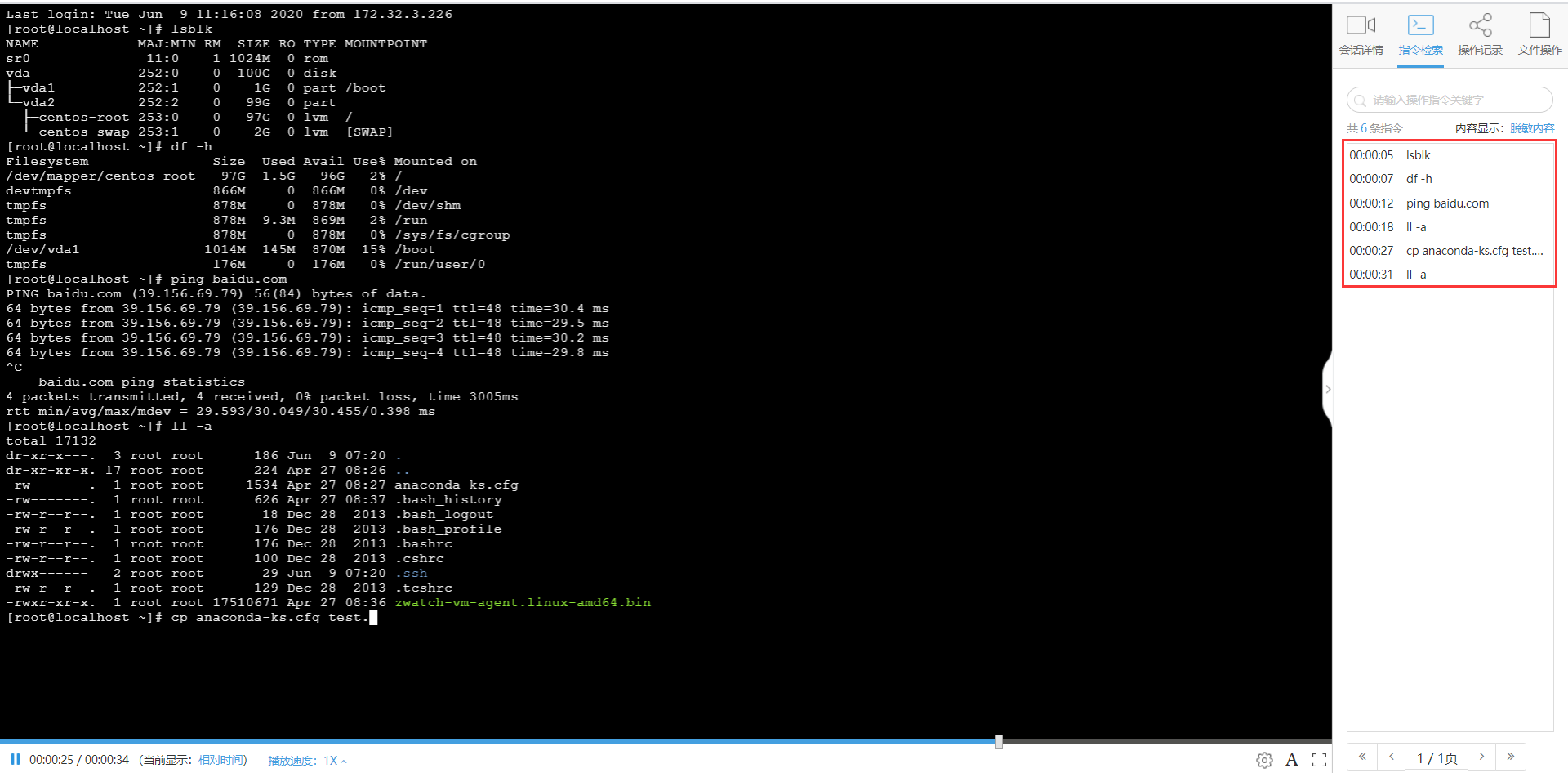

如图7-2所示，在审计录像中，“指令检索”将展示当前会话产生的所有指令，用户可以根据指令关键字、指令类型进行检索，并可快速的将录像定位到相应的时间点。

图6-2 审计录像播放

行云管家与ZStack云平台的对接是一种优势互补。ZStack给用户提供了稳定易用的产品化IaaS，同时开放所有的API接口，方便用户二次开发对接。用户可以获取到ZStack云平台内虚拟机粒度的运维操作，例如创建虚拟机、迁移虚拟机、虚拟机挂载云盘、挂载VPC网络等。行云管家则借助ZStack的开放接口，为用户提供了虚拟机内部的可视化运维管理，例如作业中心、任务编排、内网访问、主机会话访问、虚拟机内文件可视化，大大降低了用户的运维难度，满足用户灵活多变的业务需求。期待未来行云管家持续深化与ZStack的对接，为用户带来更好用的产品体验！
