日前，ZStack携手大河云联发布了全球首个“混合云+SD-WAN"融合产品，标志着由SD-WAN技术推动云网融合进入全新高度。今天我们邀请了ZStack混合云架构师邓明鉴为大家真人演绎“混合云+SD-WAN”的实操玩法。

人物介绍

邓明鉴，ZStack混合云架构师。前淘宝、阿里云研发工程师，在大数据和分布式系统领域有多年开发经验。目前在ZStack负责混合云产品的架构与开发。

在私有云中，ZStack可以让用户自定义网络架构，并加载和卸载各种网络服务。当需要跨过广域网资源去和另一个ZStack或者公有云发生联系时，则可以通过DAHO的能力动态调度广域网资源，从而在两点间建立一条高速稳定的连接专线。整个过程用户可以完全自服务，秒级生效，并拥有按使用量付费的各种灵活计费策略。

ZStack本地网络如何完成配置

创建专线之前，我们需要了解ZStack对私有网络的管理。ZStack通过云路由进行私有网络的管理，支持对二层及三层网络进行分别管理，并可以加载/卸载各种网络服务，如弹性IP、负载均衡、NAT等。

我们首先创建一个ZStack内的内部网络。ZStack将内部网络定义为：私有网络、公有网络以及系统网络。

其中私有网络承载云主机的运行，公有网络定义了云主机对外访问的网络，而系统网络则负载管理ZStack中的各种网络设备本身(包括虚拟网络设备)。这个三网分离的模式可以让用户清晰地管理自己的网络。

在简单的情况下，ZStack可以让公有网络与管理网络合并，即通过管理网络对外访问。但ZStack由于专线的目的是通过专线与公有云连通，因此我们需要为云主机单独创建一个公有网络。做法如下：
1. 创建管理二层网络和三层网络，其中三层网络的网关地址为管理节点的地址
2. 创建私有二层网络和三层网络，其中网关地址为云路由的网关地址
3. 创建公有二层网络和三层网络，其中二层网络的VLAN需要与DAHO的POP点二层相通，三层网络的网关地址(假设为A)和CIDR则记录下来，后面需要使用。
完成以上工作后，我们就可以在私有网络上面随意创建VM了，接下来，我们看看如何把这个VM与阿里云的ECS打通。

如何通过ZStack进行阿里云上的VPC设置

ZStack接管了阿里云上所有VPC功能，我们可以在ZStack的混合云页面中轻松管理阿里云资源。

我们首先添加一个想要连接的区域，如华东2区，然后在相应的区域中添加一个可用区，如华东2-C区。此时，ZStack会智能地同步用户在华东2-C区的所有资源，例如用户事先创建好的VPC。假如用户没有事先创建好，也可以在ZStack中创建VPC，以及在相应的VPC下面创建虚拟交换机。

接下来，用户可以在这个VPC中创建一个ECS，以备测试与ZStack内的VM连通情况。专线的建立是通过阿里云的高速通道服务，因此需要有边界路由器来协助连通。

但在ZStack+DAHO的方案中，用户不需要额外创建边界路由器，一切都是智能完成的。

如何创建DAHO专线

用户到ZStack的DAHO目录下，可以看到DAHO分配给用户的各种数据中心和公有云端的连接点。

用户只需要简单地选择一对连接点，输入需要的带宽，以及第一步中ZStack公有网络的VLAN号、一对公网可达的CIDR地址，其中地址A必须为页面上“本地网关”。然后ZStack会自动调用DAHO及阿里云的API，完成接下来的“创建专线”、“创建路由器接口”、“创建边界路由器”、“修改网关地址”、“设置路由”等必须的流程。

虚拟专线创建完成后，用户无需等待，可以立即测试两边虚拟机的互访问情况。

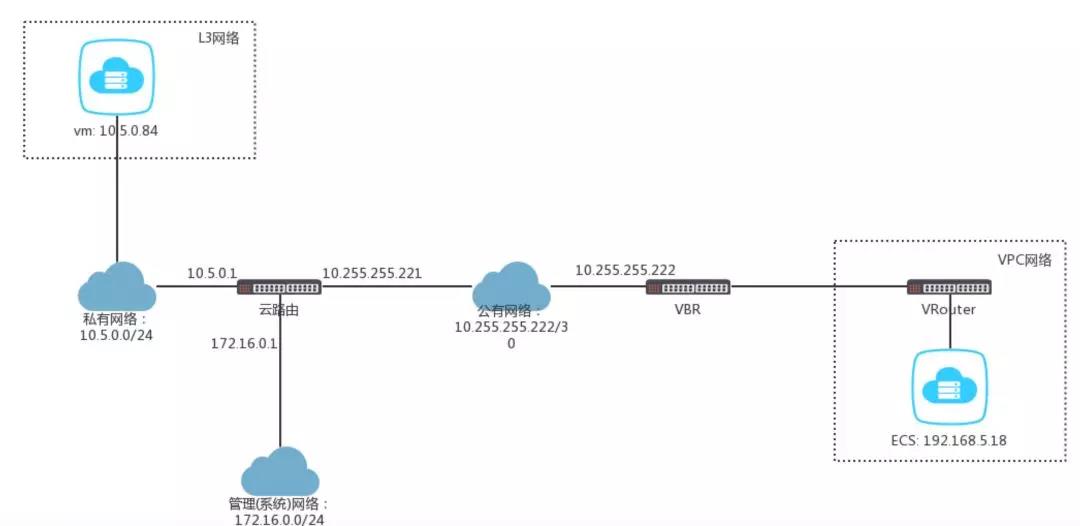

下图为创建完成的专线配置示意图：

创建的DAHO专线如何动态修改

两个网络之间建立专线，由于需要配置分布式路由以及创建路由器接口的连接等，虽然全自动化，但耗时较长。但当连接建立成功后，用户可以随时修改带宽或者停用该虚拟专线。

ZStack和DAHO在后台共同进行智能的资源复用处理，使用户只需要等待几秒即可。

因此用户可以经常对自己的虚拟专线进行修改，较大降低了使用成本。

如何看到虚拟专线的使用情况

要想看到虚拟专线的使用情况，以及经过的中间点，用户可以登录大河云联的工作站台，输入帐号即可进入自服务页面查看详细信息。

ZStack 2.3.2版本官方文档将有更详细说明，敬请期待。
