概述

功能原理

裸金属管理服务的基本原理是：部署服务器提供DHCP服务和FTP服务，指示多台裸金属设备由PXE网卡启动并分配动态IP，裸金属设备从部署服务器中下载相关软件包，用于裸金属主机的系统安装。

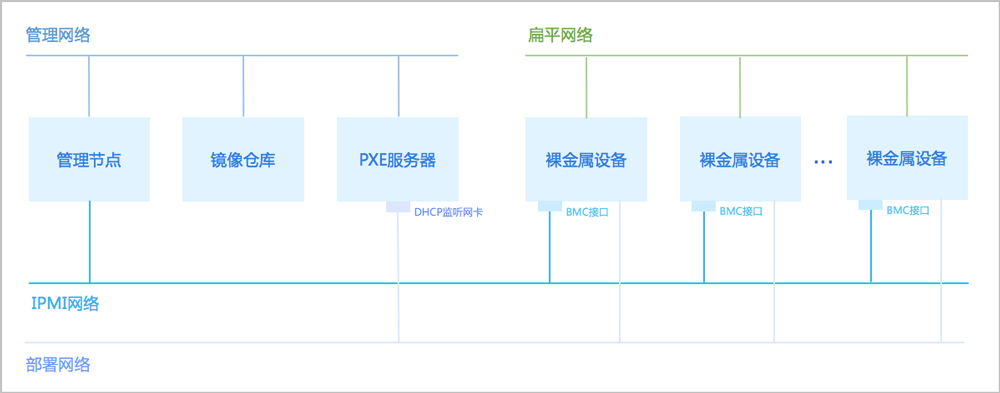

如Figure 1所示：

相关定义

• 裸金属集群：为裸金属设备提供单独的集群管理。
  • 裸金属集群必须挂载部署服务器，才能为集群中的裸金属主机提供PXE服务。
  • 一个裸金属集群只允许挂载一个部署服务器，一个部署服务器可同时挂载到多个裸金属集群。
  • 裸金属集群可挂载二层网络，为集群中裸金属主机提供网络服务。
  • 支持扁平网络场景，同一个二层网络上的裸金属主机和云主机之间可互相访问，无需通过网关进行路由。
• 部署服务器：可单独指定服务器作为部署服务器（或称：PXE服务器），为裸金属设备提供PXE服务和控制台代理服务。
  • 推荐独立部署PXE部署服务器，避免与其他服务相互干扰，同时提高部署效率。
  • 要求部署服务器挂载到裸金属集群中。
  • 一个裸金属集群只允许挂载一个部署服务器，一个部署服务器可同时挂载到多个裸金属集群。
  • 要求部署服务器有足够的存储空间，保存用于PXE部署的镜像。
  • 要求部署服务器连接到管理网络，与管理节点连通。
  • 要求部署服务器连接到部署网络，与裸金属设备连通。
  • 要求部署服务器上的DHCP监听网卡连接到部署网络，并保证该部署网络上不存在其他DHCP服务，以免冲突。
  • 要求部署服务器安装最新版ZStack Cloud定制版ISO（推荐c76版），否则部署服务器无法通过FTP服务为裸金属设备提供软件包。
• 裸金属设备：可用于创建裸金属主机，通过BMC接口以及IPMI配置进行唯一识别。通过IPMI网络，管理节点可远程控制裸金属设备的开关机、网络启动、磁盘启动等行为。支持admin在UI界面上完成所有裸金属设备的批量部署。
  • 要求管理节点连接到IPMI网络，通过IPMI远程控制裸金属设备。
  • 要求裸金属设备配备BMC接口，配置IPMI地址、端口、用户名、密码，并连接至IPMI网络。
  • 要求裸金属设备的PXE启动网卡连接至部署网络。
  • 裸金属设备的其他网卡按需连接至相应的二层网络。
• 预配置模板：可用于快速生成预配置文件，实现无人值守批量安装裸金属主机操作系统。
  • 需提前在云平台中准备好预配置模板。
  • 预配置模板包括以下两种类型：
    • 系统模板：由云平台默认提供，包含基础的系统变量，适用于简单的无人值守部署场景。
    • 自定义模板：支持上传自定义模板文件，采用UTF8编码格式，除了包含基础的系统变量，可按需自定义变量，适用于复杂的无人值守部署场景。
• 裸金属主机：裸金属设备的云实例。裸金属设备添加完成后可用于创建裸金属主机。
  • 通过预配置模板，可快速生成预配置文件，实现无人值守批量安装裸金属主机操作系统。
  • 支持自定义安装操作系统，目前支持的操作系统版本包括：本云平台定制版操作系统、以及主流的Linux发行版操作系统（RHEL/CentOS系列、Debian/Ubuntu系列、SUSE/openSUSE系列等），要求为ISO格式，且为非Live CD。
  • 支持为裸金属主机配置业务网络，目前支持公有网络和扁平网络场景。同一个二层网络上的裸金属主机和云主机之间可互相访问，无需通过网关进行路由。需提前将裸金属设备所在的裸金属集群挂载相应的二层网络。

功能特点

应用场景
