可视化编排

使用可视化编排，可以更直观高效地创建资源栈模板以及显示资源栈结构。打开可视化编排，通过拖曳资源到画布中适当位置，连线创建资源间的依赖关系，并输入需要的参数，即可快速创建资源栈模板，高效编排云资源。

可视化编排界面

在ZStack Cloud主菜单，点击资源中心 > 资源编排 > 可视化编排，进入可视化编排界面。

如Figure 1所示：
Figure 1. 可视化编排


可视化编排界面分为三个部分：
  • 顶部菜单：可视化资源编辑器的功能菜单。包括：预览模板、生成资源栈、另存为资源栈模板。
  • 左侧菜单：可视化资源编辑器支持的资源列表。可通过拖曳连线直观呈现云资源间的关系，高效编排云资源。目前支持以下资源：
    • 云资源池：云主机、云盘
    • 网络资源：二层网络、公有网络、扁平网络、VPC网络
    • 网络服务：安全组、弹性IP、端口转发、负载均衡、监听器
    • 网络设备：VPC路由器
  • 中间部分：可视化资源编辑器的画布，在此进行可视化资源编排。
    • 支持撤销、重做、放大、缩小、适应画布、删除、清除、预览、全局参数操作。
    • 当画布中资源布局足够多时，可通过拖动缩略框调整画布位置，也可通过滚动鼠标放大缩小画布。

可视化编排

可视化编排分为三个步骤：拖拽资源到画布、编辑资源属性、资源连线

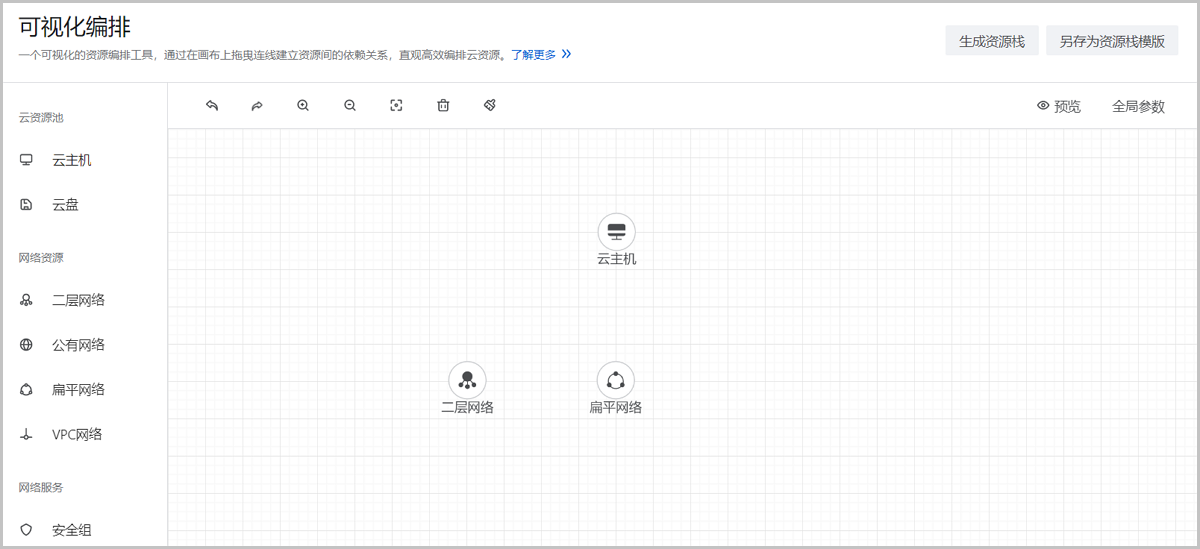

  1. 拖拽资源到画布。

    以创建扁平网络为例，从左侧资源列表拖拽云主机、扁平网络、二层网络到画布。

    如Figure 2所示：
    Figure 2. 拖拽资源

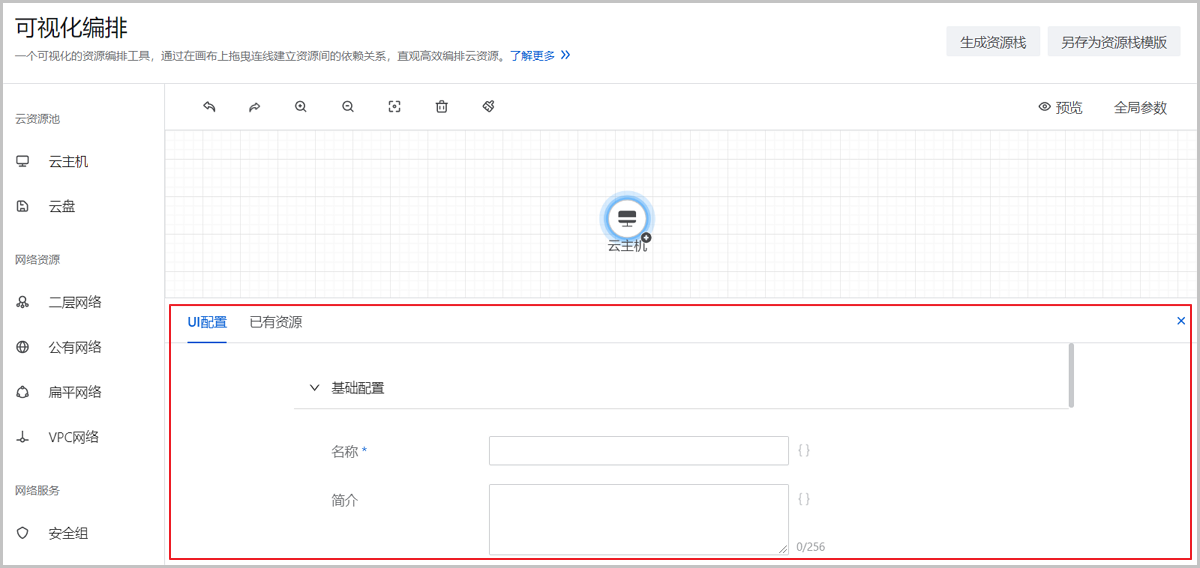

  2. 编辑资源属性。

    资源拖拽至画布后，点击资源图标，可进行属性编辑。

    如Figure 3所示：
    Figure 3. 编辑属性

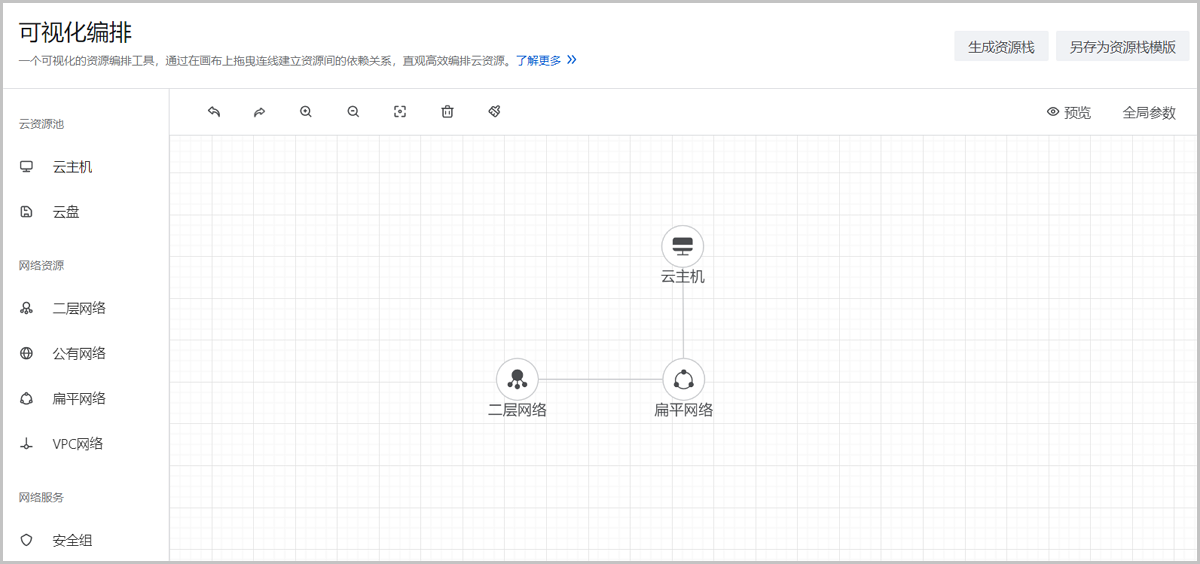

  3. 资源连线。

    每个资源属性编辑完成后，从连接点通过单击+的方式对资源进行连线。

    如Figure 4所示：
    Figure 4. 资源连线


可视化编排操作

可视化资源编辑器顶部的功能菜单，可对已编辑好的资源进行以下操作。包括：生成资源栈、另存为资源栈模板、预览模板、设置全局参数。
  • 生成资源栈：

    点击生成资源栈按钮，将跳转到生成资源栈界面，输入资源栈名称，点击下一步 > 确定按钮，可将编辑好的图形化资源栈模板生成资源栈。

    如Figure 5所示：
    Figure 5. 生成资源栈

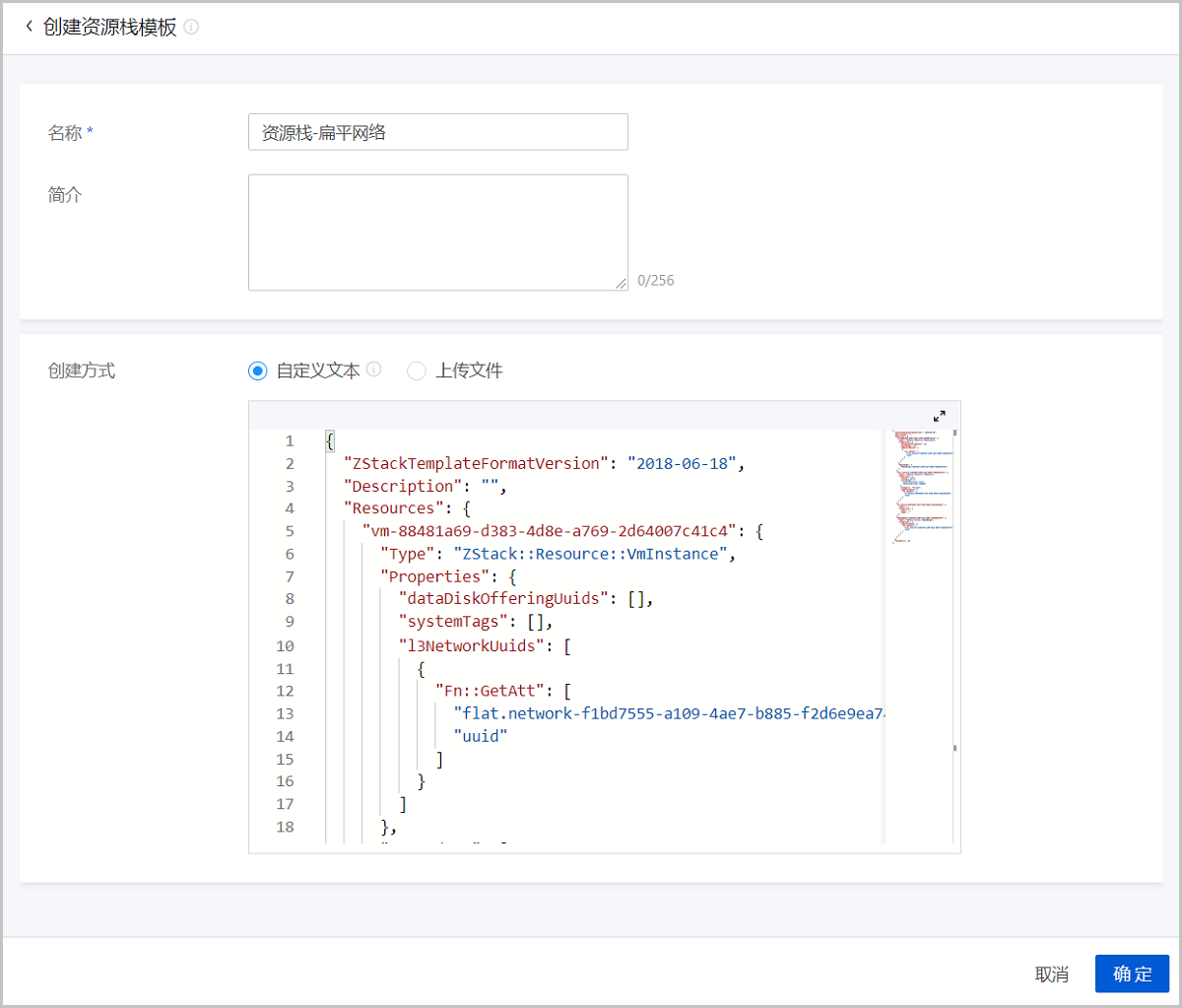

  • 另存为资源栈模板：

    点击另存为资源栈模板按钮，将跳转到创建资源栈模板界面，输入资源栈模板名称，点击确定按钮，可将编辑好的图形化资源栈另存为资源栈模板。

    如Figure 6所示：
    Figure 6. 另存为资源栈模板

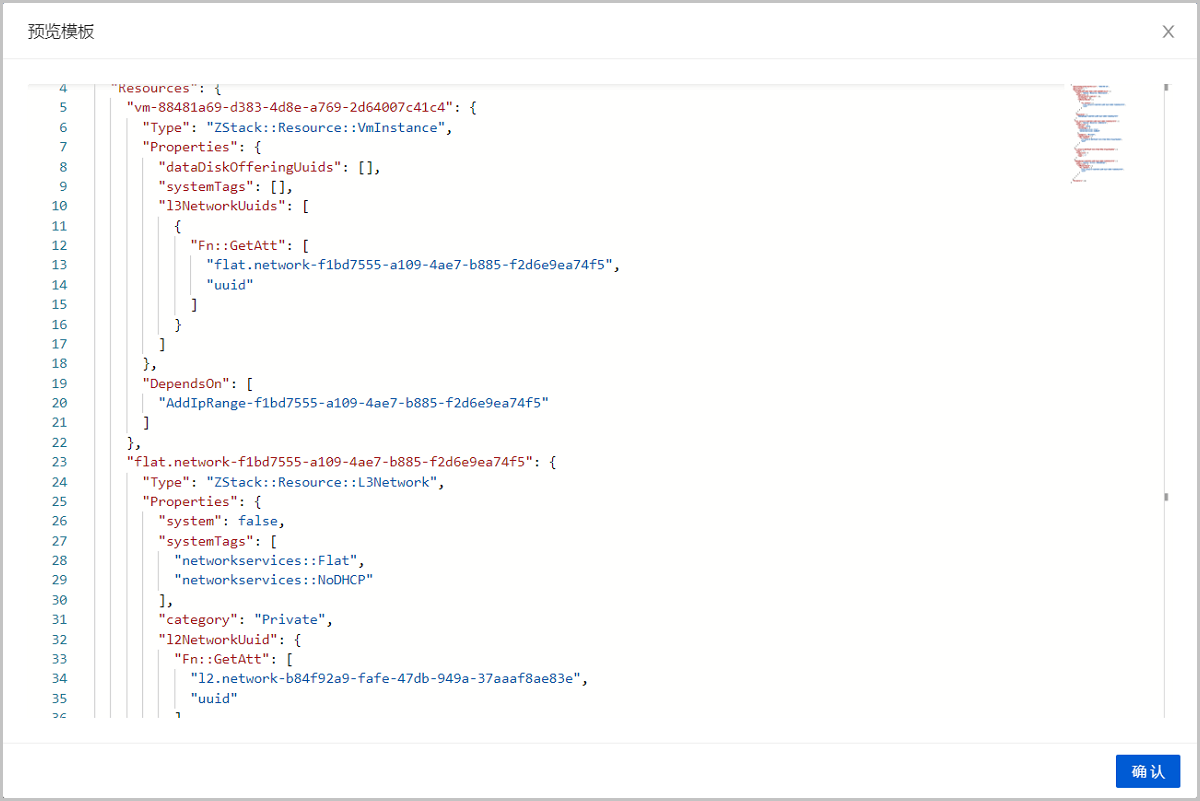

  • 预览模板：

    点击预览按钮，将编辑好的图形化资源栈模板以代码的形式呈现，进行预览。

    如Figure 7所示：
    Figure 7. 预览模板
