创建IPsec隧道

在ZStack Cloud主菜单，点击资源中心 > 网络服务 > 高级网络服务 > IPsec隧道，进入IPsec隧道界面，点击创建IPsec隧道，弹出创建IPsec隧道界面。

可参考以下示例输入相应内容：
  • 名称：设置IPsec隧道名称，例如IPsec隧道-1
  • 简介：可选项，可留空不填
  • 本端IP地址：
    • 虚拟IP方法：通过虚拟IP提供IPsec服务，包括创建虚拟IP、已有虚拟IP
      若选择创建虚拟IP，需填写以下参数：
      • 公有网络：选择提供虚拟IP的公有网络
      • 网络段：可选项，可指定网络段。其中IPv4类型的公有网络支持选择普通网段或地址池网络段
      • 指定IP：可选项，可指定虚拟IP。若留空不填，系统会自动分配虚拟IP
      若选择已有虚拟IP，需设置以下参数：
      • 虚拟IP：选择已有的虚拟IP地址
        Note: VPC路由器提供的系统虚拟IP支持用于IPsec服务。
  • 对端IP地址：填写目的网络用于IPsec服务的公网IP
  • 源网络CIDR：选择路由器挂载的VPC网络，如果路由器仅挂载一个VPC网络则会默认选中该网络
  • 目的网络CIDR：填写目的网络指定的网络CIDR
    Note: 不能和VPC路由器的管理网络、公有网络的网络段重叠。
  • 认证模式：psk（默认）
  • 认证密钥：设置密钥，建议设置强度较高的密钥
    Note: 本端和对端的认证密钥需保持完全一致。
  • ID配置方法：为本端和对端设备配置ID，支持IP地址和名称两种方式：
    • IP地址：通过IP地址标识本端和对端设备
      • 本端ID：标识本端设备的唯一ID，可为对端设备认证时使用，长度为 1-255 个字符
      • 对端ID：标识对端设备的唯一ID，可为对端设备认证时使用，长度为 1-255 个字符
    • 名称：通过名称标识本端和对端设备
      • 本端ID：标识本端设备的唯一ID，可为对端设备认证时使用，长度为 1-255 个字符
      • 对端ID：标识对端设备的唯一ID，可为对端设备认证时使用，长度为 1-255 个字符
  • 高级设置：云平台提供IKE和IPsec两类高级选项配置，以下默认选项为可连通双边私网的选项
    • IKE配置：
      • IKE版本：IKEv2（默认）
      • IKE验证算法：sha256（默认）
      • IKE加密算法：aes-256（默认）
      • IKE DH组：2（默认）
    • IPsec配置：
      • 封装模式：tunnel（默认）
      • 传输安全协议：esp（默认）
      • ESP认证算法：sha256（默认）
      • ESP加密算法：aes-256（默认）
      • PFS DH组：dh-group14（默认）
    Note:
    • 如果客户场景设计ZStack Cloud的VPC路由器与支持IPsec隧道的第三方设备对接，则需两端协商具体的高级配置信息。
    • 创建IPsec隧道时，需根据远端网络设备IPsec配置内容，调整本地高级设置内容。

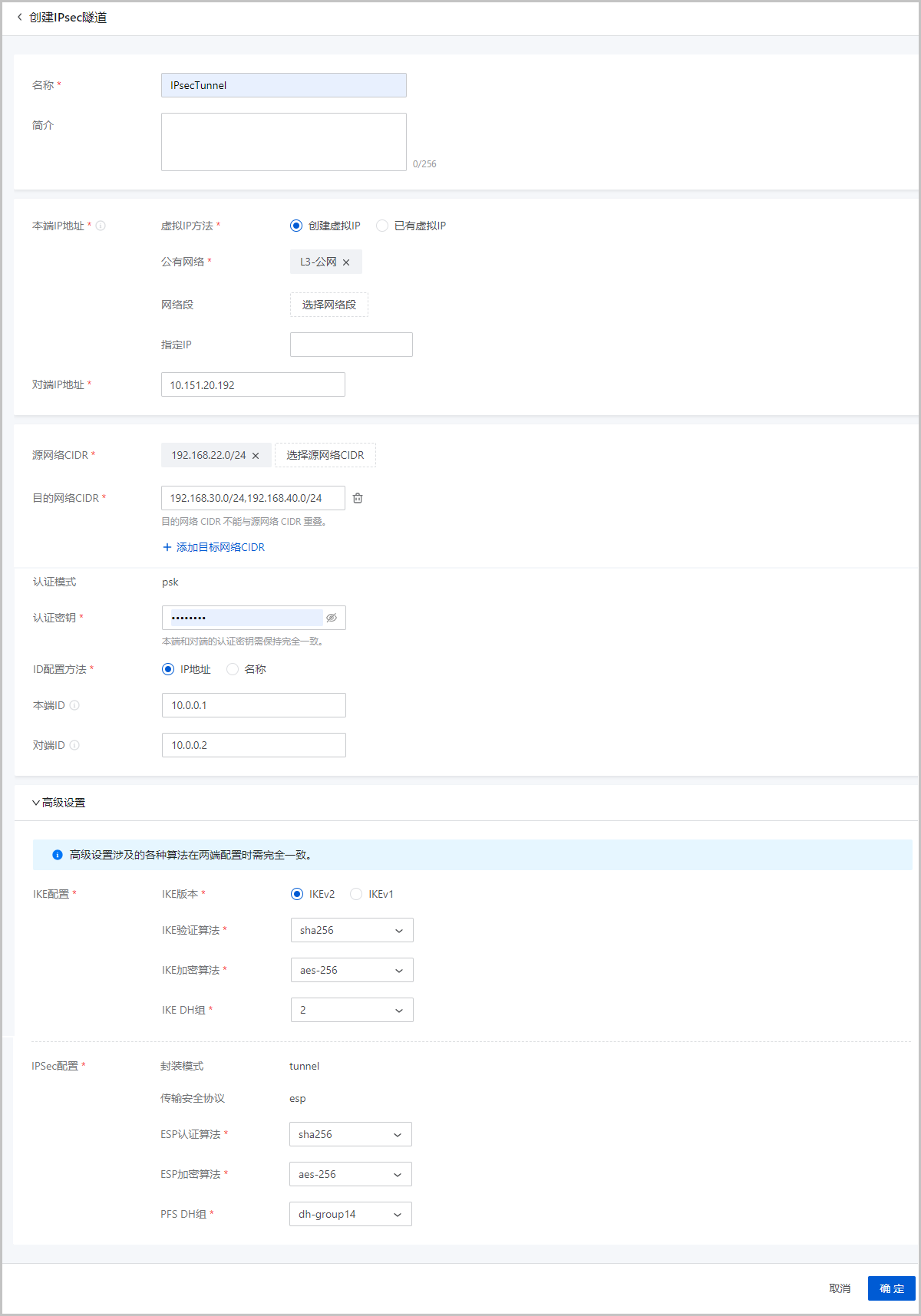

如Figure 1所示：
Figure 1. 创建IPsec隧道
