添加防火墙规则

在ZStack Cloud主菜单，点击资源中心 > 网络服务 > 高级网络服务 > 防火墙，进入防火墙界面。可从防火墙详情页或规则集详情页两个入口添加防火墙规则。

若从防火墙详情页进入，点击添加规则，弹出添加规则界面。

可参考以下示例输入相应内容：
  • 优先级：设置规则优先级
    Note:
    • 优先级支持输入范围：1001-2999，数字越小表示优先级越高
    • 优先级范围1-1000、4000-9999是支持系统服务的预置规则，除默认规则仅支持修改行为外，其他系统规则不支持添加、修改或删除
    • 同一规则集内，规则优先级不能相同
  • 行为：选择接收到网络请求的处理办法，包括：接受、丢弃、拒绝
    • 接受：允许VPC路由器上的网络请求通过
    • 丢弃：不允许VPC路由器上的网络请求通过，且不向请求端反馈
    • 拒绝：不允许VPC路由器上的网络请求通过，并向请求端反馈不通过信息
  • 报文状态：可选项，选择VPC防火墙需要匹配规则的报文，例如：若勾选new选项，则所有new状态的报文将按照当前规则设置的行为来处理
    • new：新连接请求
    • established：已建立的连接
    • invalid：无法识别的连接
    • related：相关联的连接，当前连接是一个新请求，但附属于某个已存在的连接
  • 协议：必选项，选择VPC防火墙需要匹配规则的协议，例如：若选择TCP，则所有TCP协议的请求将按照当前规则设置的行为来处理
  • IP地址：可选项，设置当前规则需要匹配的源IP地址和目的IP地址
    • 支持输入固定IP地址、IP地址范围或CIDR，若使用IP地址范围格式需要以-分隔，如：192.168.0.1-192.168.0.100
    • 源IP地址/目的IP地址最多添加10条，支持固定IP地址、IP地址范围或IP/掩码格式的混合输入，以英文逗号隔开。
    • 若输入多个IP地址，且包含一个或多个CIDR格式，则CIDR格式仅支持/24掩码范围，若仅输入一个CIDR则不限制掩码范围。
    • 支持使用IP/端口集合方式快速填写IP地址。
  • 简介：可选项，可留空不填
  • 立刻启用：设置当前规则是否在添加后立即生效。若不开启，则当前规则在添加后将为停用状态，需手动启用后才能生效
  • 保存为规则模板：将当前规则设置保存为一个规则模板
如Figure 1所示：

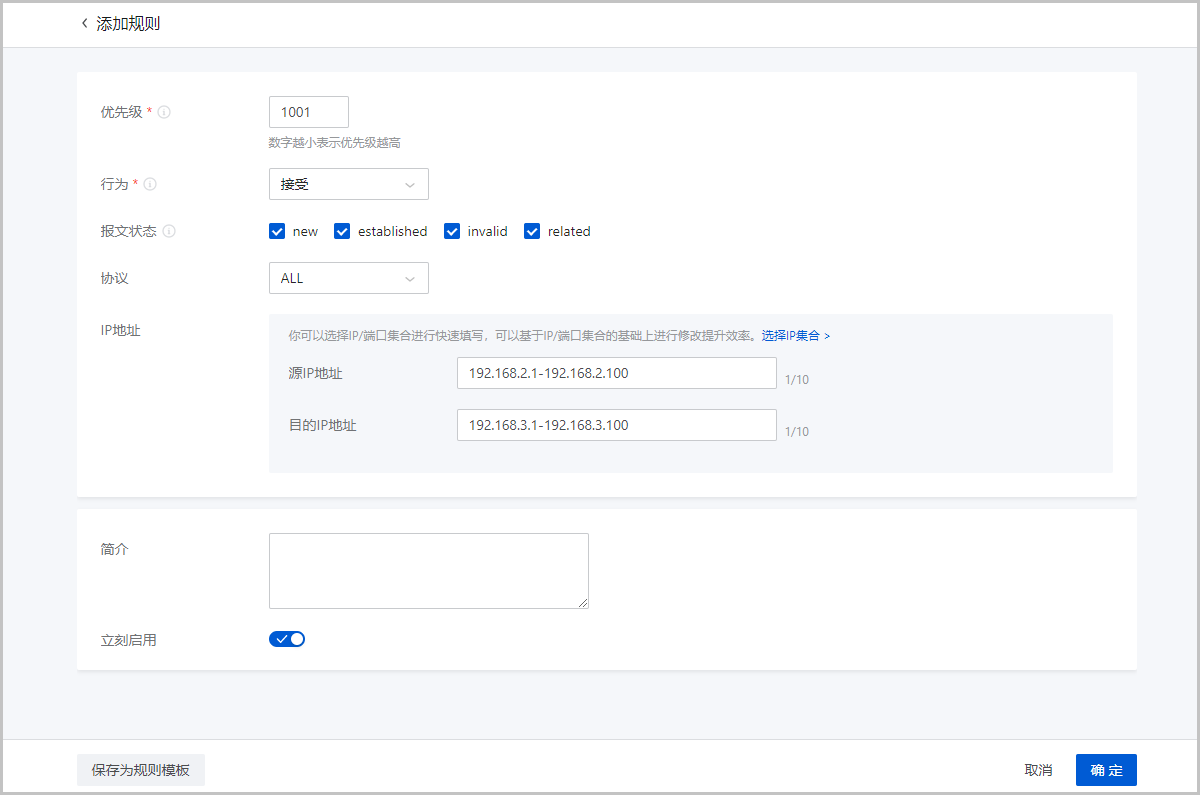

Figure 1. 添加规则


若从规则集详情页进入，点击添加规则，弹出添加规则界面。支持以下两种方式添加规则：
  • 手动添加规则
  • 模板导入规则

手动添加规则

可指定单个IP地址逐条添加规则，也可指定IP范围批量添加规则。最大允许一次性批量添加 1998 条规则。

可参考以下示例输入相应内容：
  • 优先级：设置规则优先级
    Note:
    • 优先级支持输入范围：1001-2999，数字越小表示优先级越高
    • 优先级范围1-1000、4000-9999是支持系统服务的预置规则，除默认规则仅支持修改行为外，其他系统规则不支持添加、修改或删除
    • 同一规则集内，规则优先级不能相同
  • 行为：选择接收到网络请求的处理办法，包括：接受、丢弃、拒绝
    • 接受：允许VPC路由器上的网络请求通过
    • 丢弃：不允许VPC路由器上的网络请求通过，且不向请求端反馈
    • 拒绝：不允许VPC路由器上的网络请求通过，并向请求端反馈不通过信息
  • 报文状态：可选项，选择VPC防火墙需要匹配规则的报文，例如：若勾选new选项，则所有new状态的报文将按照当前规则设置的行为来处理
    • new：新连接请求
    • established：已建立的连接
    • invalid：无法识别的连接
    • related：相关联的连接，当前连接是一个新请求，但附属于某个已存在的连接
  • 协议：必选项，选择VPC防火墙需要匹配规则的协议，例如：若选择TCP，则所有TCP协议的请求将按照当前规则设置的行为来处理
  • IP地址：可选项，设置当前规则需要匹配的源IP地址和目的IP地址
    • 支持输入固定IP地址、IP地址范围或CIDR，若使用IP地址范围格式需要以-分隔，如：192.168.0.1-192.168.0.100
    • 源IP地址/目的IP地址最多添加10条，支持固定IP地址、IP地址范围或IP/掩码格式的混合输入，以英文逗号隔开。
    • 若输入多个IP地址，且包含一个或多个CIDR格式，则CIDR格式仅支持/24掩码范围，若仅输入一个CIDR则不限制掩码范围。
    • 支持使用IP/端口集合方式快速填写IP地址。
  • 简介：可选项，可留空不填
  • 立刻启用：设置当前规则是否在添加后立即生效。若不开启，则当前规则在添加后将为停用状态，需手动启用后才能生效
  • 保存为规则模板：将当前规则设置保存为一个规则模板
如Figure 2所示：
Figure 2. 手动添加规则


模板导入规则

用户可通过模板导入方式将其他防火墙出/入方向上部分或全部规则快速添加至当前防火墙。若需在模板文件中大量修改或添加规则，推荐使用手动添加规则方式，更为便捷易用。

可参考以下步骤使用模板导入规则：
  1. 从当前/其他防火墙详情页或规则集详情页导出已添加规则的CSV模板文件。
    如Figure 3所示：

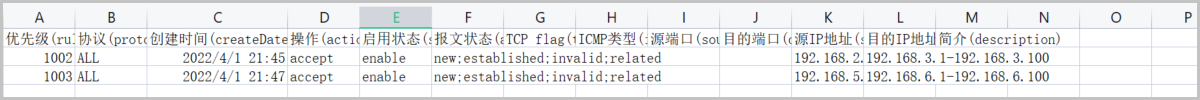

    Figure 3. 模板文件


  2. 按规定格式填写规则信息。
    可参考以下示例输入相应内容：
    • 优先级：必填项，设置规则优先级
      Note:
      • 优先级支持输入范围：1001-2999，数字越小表示优先级越高
      • 优先级范围1-1000、4000-9999是支持系统服务的预置规则，系统规则不支持添加、修改或删除
      • 同一规则集内，规则优先级不能相同
    • 协议：可填项，填写VPC防火墙需要匹配规则的协议，例如：若填写TCP，则所有TCP协议的请求将按照当前规则设置的行为来处理。支持ALL，TCP，UDP，ICMP，GRE，ESP，AH，IPIP，VRRP，IPENCAP，PIM，OSPF，IGMP。填写多个协议时请用英文分号（;）分隔，不填则默认为 ALL
    • 创建时间：可填项，仅防火墙详情页导出的模板存在此项，可留空不填
    • 所属规则集：可填项，仅规则集详情页导出的模板存在此项，可留空不填
    • 操作：必填项，选择接收到网络请求的处理办法，包括：接受、丢弃、拒绝
      • 接受：允许VPC路由器上的网络请求通过
      • 丢弃：不允许VPC路由器上的网络请求通过，且不向请求端反馈
      • 拒绝：不允许VPC路由器上的网络请求通过，并向请求端反馈不通过信息
    • 启用状态：可填项，设置当前规则是否在添加后立即生效
      • 若不填或填 disable，则当前规则在添加后将为停用状态，需手动启用后才能生效。
      • 若填 enable，当前规则在添加后立即生效。
    • 报文状态：可填项，填写VPC防火墙需要匹配规则的报文，填写多个选项时请用英文分号（;）分隔。支持以下报文状态：
      • new：新连接请求
      • established：已建立的连接
      • invalid：无法识别的连接
      • related：相关联的连接，当前连接是一个新请求，但附属于某个已存在的连接
    • TCP flag：可填项，当协议类型选择 TCP 时填写，支持 SYN、ACK、FIN、RST、URG、PSH。填写多个时请用英文分号（;）分隔，不填则默认为空
    • ICMP类型：可填项，当协议类型选择 ICMP 时填写， 支持 echo-reply、echo-request、destination-unreachable、source-quench、redirect、router-advertisement、router-solicitation、time-exceeded、parameter-problem、timestamp-reply、timestamp-request、address-mask-request、address-mask-reply
    • 源端口：可填项，设置当前规则需要匹配的源IP端口，当协议类型选择 TCP 或 UDP 时填写
      • 支持输入端口号或端口范围，输入端口范围需以短横线（-）分隔，如：1-100。
      • 支持最多添加10条，以英文分号（;）分隔。
    • 目的端口：可填项，设置当前规则需要匹配的目的IP端口，当协议类型选择 TCP 或 UDP 时填写
      • 支持输入端口号或端口范围，输入端口范围需以短横线（-）分隔，如：1-100。
      • 支持最多添加10条，以英文分号（;）分隔。
    • 源IP地址：可填项，设置当前规则需要匹配的源IP地址
      • 支持输入固定IP地址、IP地址范围或CIDR，若使用IP地址范围格式需要以-分隔，如：192.168.0.1-192.168.0.100
      • 若输入多条 CIDR，或 CIDR 与其他格式混合输入，则 CIDR 格式仅支持 /24 掩码范围。若仅输入一个 CIDR 则不限制掩码范围。支持最多添加 10 条，以英文分号（;）分隔。
    • 目的IP地址：可填项，设置当前规则需要匹配的目的IP地址
      • 支持输入固定IP地址、IP地址范围或CIDR，若使用IP地址范围格式需要以-分隔，如：192.168.0.1-192.168.0.100
      • 若输入多条 CIDR，或 CIDR 与其他格式混合输入，则 CIDR 格式仅支持 /24 掩码范围。若仅输入一个 CIDR 则不限制掩码范围。支持最多添加 10 条，以英文分号（;）分隔。
    • 简介：可填项，可留空不填
  3. 上传模板文件。

    模板文件填写完成后，且确保语法无误后，点击上传文件或将文件拖拽到浏览器，将模板文件上传到云平台。

    如Figure 4所示：

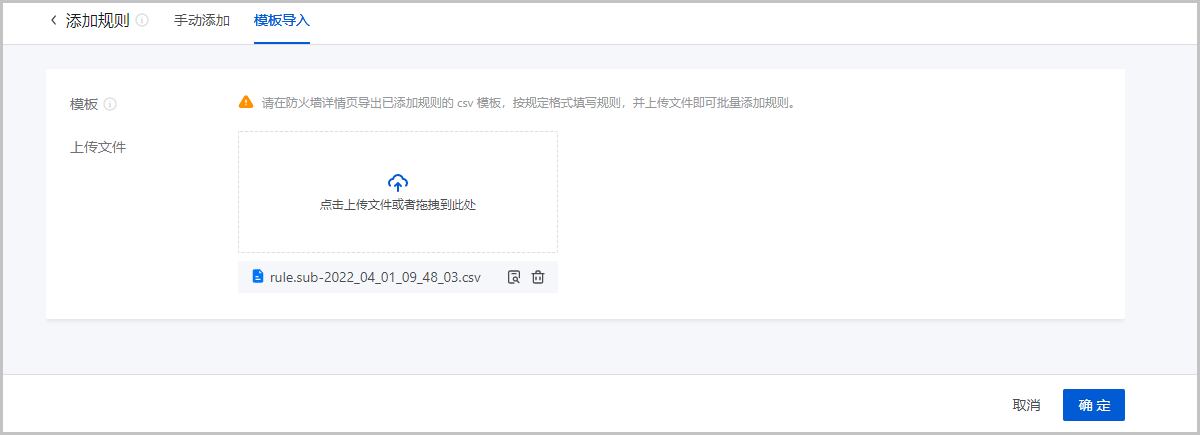

    Figure 4. 模板导入规则


    Note:
    • 模板导入规则后，需同步所属规则集的配置后生效。
