创建二层网络

在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 二层网络资源 > 二层网络，进入二层网络界面。点击创建二层网络，弹出创建二层网络界面。

创建二层网络分为以下场景：
  • 创建L2NoVlanNetwork
  • 创建L2VlanNetwork
  • 创建VxlanNetwork
  • 创建HardwareVxlanNetwork

创建L2NoVlanNetwork

可参考以下示例输入相应内容：
  • 区域：显示当前区域
  • 名称：设置二层网络名称。命名规则：长度限制1~128字符，输入内容只能包含中文汉字、英文字母、数字、空格和以下 7 种英文字符 - _ . ( ) : + 且不支持以空格开头或结尾
  • 简介：可选项，备注相关信息
  • 类型：选择L2NoVlanNetwork
  • 虚拟交换机类型：选择二层网络的虚拟交换机类型，包括：Linux Bridge、OVS-DPDK
    • 若选择Linux Bridge，可选择是否启用SR-IOV功能
      • 默认不启用SR-IOV功能，同时该二层网络对应的三层网络也不支持启用SR-IOV功能。
      • 若启用SR-IOV功能，同时该二层网络对应的三层网络支持启用SR-IOV功能。
      • 启用SR-IOV功能前，请确保二层网络使用的物理网卡已进行SR-IOV切割。
      • 关于SR-IOV功能更多介绍，请参考《SR-IOV网卡虚拟化使用教程》。
    • 若选择OVS-DPDK，无SR-IOV选项
    Note:
    • Linux Bridge类型虚拟交换机支持所有类型二层网络，且支持使用SR-IOV功能。
    • OVS-DPDK类型虚拟交换机仅支持L2NoVlanNetwork和L2VlanNetwork类型二层网络，且不支持使用SR-IOV功能。
    • 若使用OVS-DPDK类型虚拟交换机，将占用集群内每台物理机4G大页内存，请提前确保集群内物理机内存充足。
  • 集群：可选项，可选择需要加载的集群
    Note:
    • 可在创建二层网络时加载集群，也可在创建二层网络后再加载集群。
    • 若二层网络未加载集群，将无法使用相应三层网络创建云主机。
  • 网卡名称：输入二层网络设备名称，例如：em01
如Figure 1所示：
Figure 1. 创建L2NoVlanNetwork


创建L2VlanNetwork

可参考以下示例输入相应内容：
  • 区域：显示当前区域
  • 名称：设置二层网络名称。命名规则：长度限制1~128字符，输入内容只能包含中文汉字、英文字母、数字、空格和以下 7 种英文字符 - _ . ( ) : + 且不支持以空格开头或结尾
  • 简介：可选项，备注相关信息
  • 类型：选择L2VlanNetwork
  • 虚拟交换机类型：选择二层网络的虚拟交换机类型，包括：Linux Bridge、OVS-DPDK
    • 若选择Linux Bridge，可参考以下示例输入相应内容：
      • VLAN ID：输入VLAN ID，可选择1-4094之间的数字，需与实际网络配置相匹配
      • SR-IOV：可选项，可选择是否启用SR-IOV功能
        • 默认不启用SR-IOV功能，同时该二层网络对应的三层网络也不支持启用SR-IOV功能。
        • 若启用SR-IOV功能，同时该二层网络对应的三层网络支持启用SR-IOV功能。
        • 启用SR-IOV功能前，请确保二层网络使用的物理网卡已进行SR-IOV切割。
        • 关于SR-IOV功能更多介绍，请参考《SR-IOV网卡虚拟化使用教程》。
    • 若选择OVS-DPDK，可参考以下示例输入相应内容：
      • VLAN ID：输入VLAN ID，可选择1-4094之间的数字，需与实际网络配置相匹配
    Note:
    • Linux Bridge类型虚拟交换机支持所有类型二层网络，且支持使用SR-IOV功能。
    • OVS-DPDK类型虚拟交换机仅支持L2NoVlanNetwork和L2VlanNetwork类型二层网络，且不支持使用SR-IOV功能。
    • 若使用OVS-DPDK类型虚拟交换机，将占用集群内每台物理机4G大页内存，请提前确保集群内物理机内存充足。
  • 集群：可选项，可选择需要加载的集群
    Note:
    • 可在创建二层网络时加载集群，也可在创建二层网络后再加载集群。
    • 若二层网络未加载集群，将无法使用相应三层网络创建云主机。
  • 网卡名称：输入二层网络设备名称，例如：em01
如Figure 2所示：

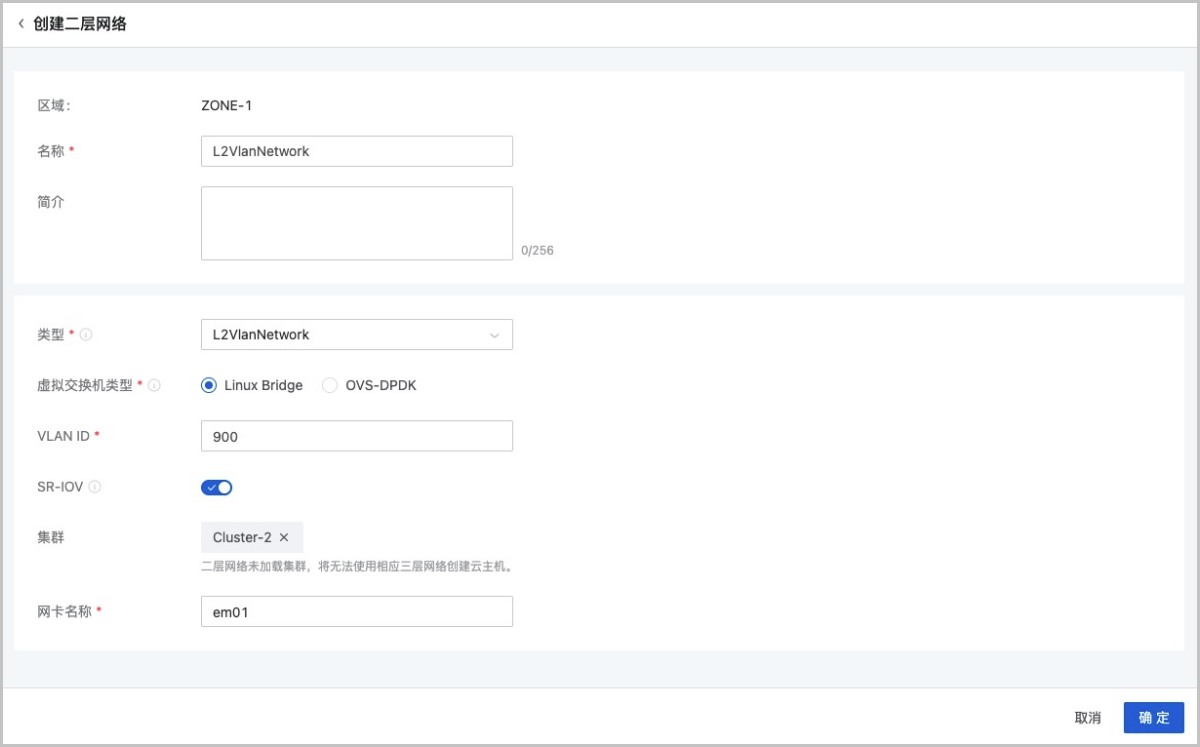

Figure 2. 创建L2VlanNetwork


创建VxlanNetwork

可参考以下示例输入相应内容：
  • 区域：显示当前区域
  • 名称：设置二层网络名称。命名规则：长度限制1~128字符，输入内容只能包含中文汉字、英文字母、数字、空格和以下 7 种英文字符 - _ . ( ) : + 且不支持以空格开头或结尾
  • 简介：可选项，备注相关信息
  • 类型：选择VxlanNetwork
  • 虚拟交换机类型：仅支持Linux Bridge类型虚拟交换机
  • VXLAN Pool：选择VxlanNetwork所属的软件SDN类型VXLAN Pool
    Note:
    • 创建VxlanNetwork，需提前创建软件SDN类型VXLAN Pool。
    • 关于创建软件SDN类型VXLAN Pool更多介绍，请参考创建软件SDN类型VXLAN Pool。
  • VNI：可选项，可从VXLAN Pool中选择指定的VNI；若留空不填，则由云平台动态随机分配
如Figure 3所示：
Figure 3. 创建VxlanNetwork


创建HardwareVxlanNetwork

可参考以下示例输入相应内容：
  • 区域：显示当前区域
  • 名称：设置二层网络名称。命名规则：长度限制1~128字符，输入内容只能包含中文汉字、英文字母、数字、空格和以下 7 种英文字符 - _ . ( ) : + 且不支持以空格开头或结尾
  • 简介：可选项，备注相关信息
  • 类型：选择HardwareVxlanNetwork
  • 虚拟交换机类型：仅支持Linux Bridge类型虚拟交换机
  • VXLAN Pool：选择VxlanNetwork所属的硬件SDN类型VXLAN Pool
    Note:
    • 创建VxlanNetwork，需提前创建硬件SDN类型VXLAN Pool。
    • 关于创建硬件SDN类型VXLAN Pool更多介绍，请参考创建硬件SDN类型VXLAN Pool。
  • VNI：可选项，可从VXLAN Pool中选择指定的VNI；若留空不填，则由云平台动态随机分配
如Figure 4所示：

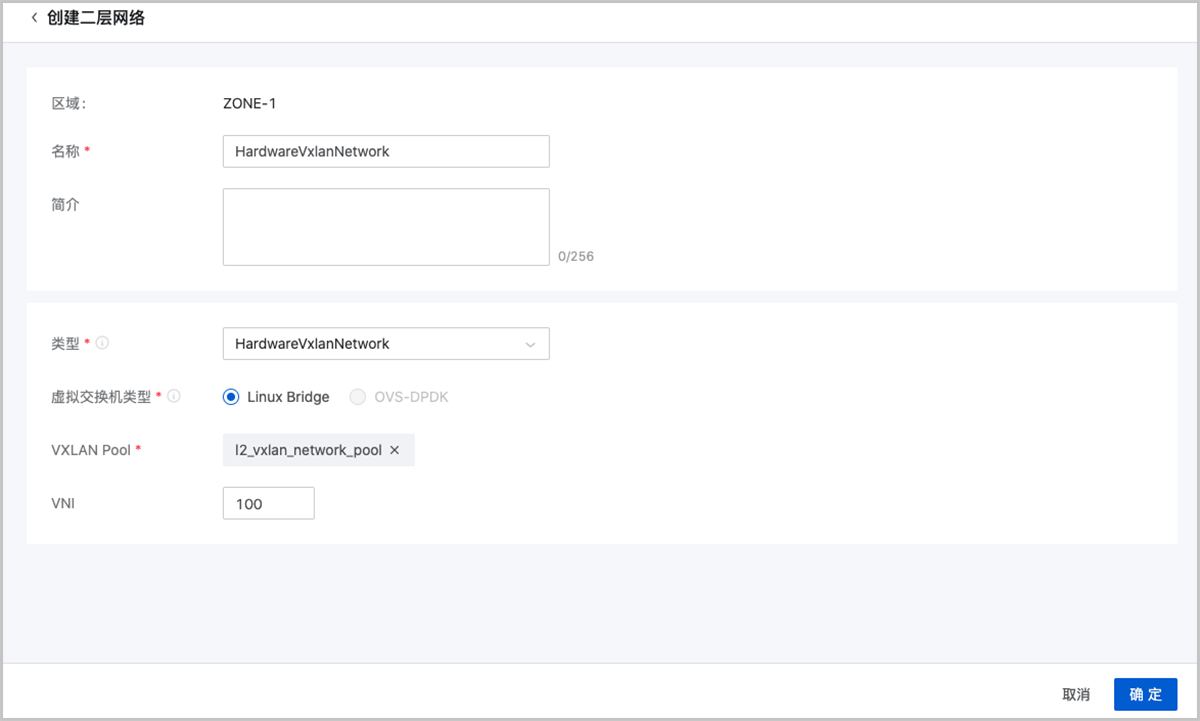

Figure 4. 创建HardwareVxlanNetwork
