物理机监控

ZStack Cloud支持以曲线图方式可视化展示物理机各资源的监控数据，不仅可以帮助快速了解物理机计算、存储、网络资源的库存，而且方便用户直观了解物理机的健康状况。
  • 物理机监控采用实时监控方式，监控图表默认10秒自动刷新一次数据。
  • 平台默认展示15分钟物理机相关资源（CPU、内存、磁盘IO、磁盘容量、网卡）的监控数据，也自定义时间跨度，查看指定时间内物理机的监控数据。包括：15分钟、1小时、6小时、1天、1周、1月、1年、自定义。

CPU监控

CPU监控不仅支持显示单个CPU（例如：0、1、2号CPU）的实时使用率，而且支持显示物理机所有CPU的实时平均使用率（Average），同时勾选多个监控对象，还可查看监控曲线对比。包括以下监控条目：
  • CPU系统进程占用率：CPU运行在内核空间的时间比例，典型的内核操作有：分配内存、IO操作、创建子进程等
  • CPU用户进程占用率：CPU运行在用户态空间的时间比例，典型的用户态空间程序有：Shells、数据库、Web服务器等
  • CPU等待占用率：CPU发起读写操作后，等待磁盘驱动器将数据读入内存的时间比例
  • CPU空闲率：CPU处于空闲状态的时间比例
  • CPU使用率：CPU处于非空闲状态的时间比例
如Figure 1所示：

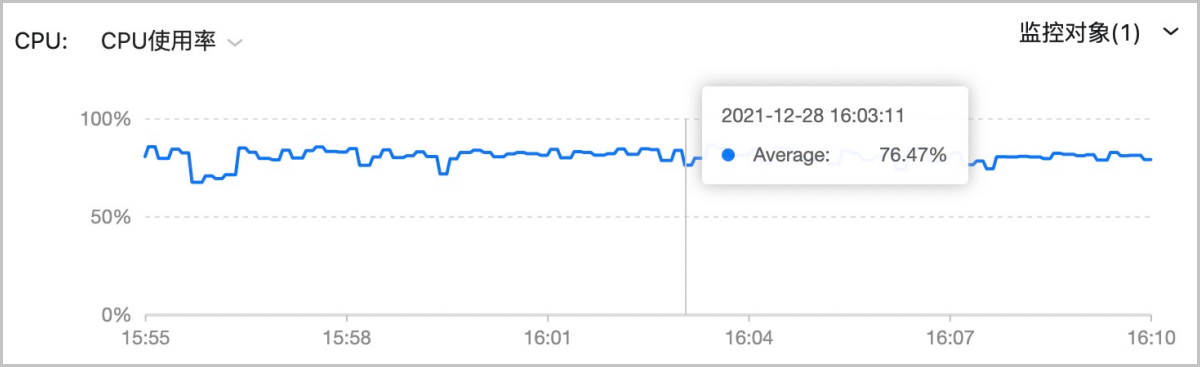

Figure 1. CPU监控


内存监控

实时显示不同的时间跨度内物理机内存的监控曲线图。包括以下监控对象：
  • used：实时显示物理机内存的已使用量。
  • free：实时显示物理机内存的未使用量。
如Figure 2所示：

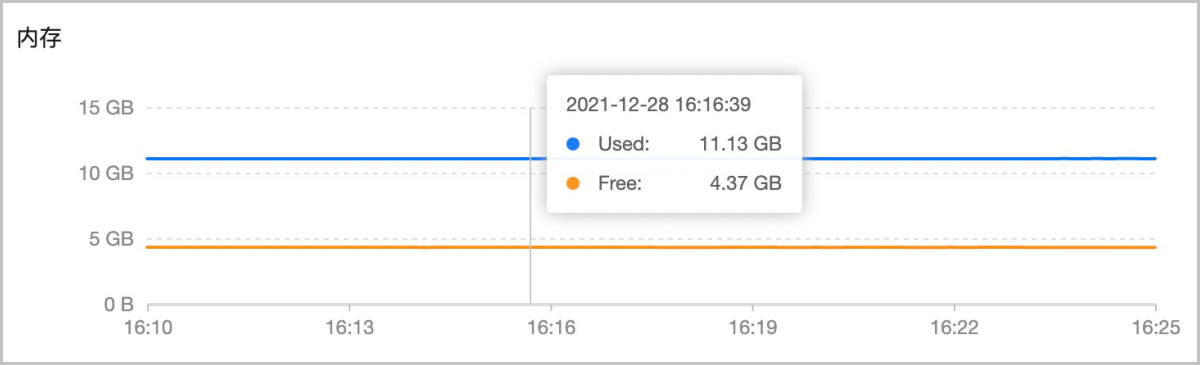

Figure 2. 内存监控


磁盘I/O监控

可选择一个或多个磁盘分区（例如：vda分区），实时显示不同的时间跨度内磁盘读写的监控曲线图。包括以下监控条目：
  • 磁盘读速度：实时显示物理机磁盘读速度
  • 磁盘读IOPS：实时显示物理机磁盘读IOPS
  • 磁盘写速度：实时显示物理机磁盘写速度
  • 磁盘写IOPS：实时显示物理机磁盘写IOPS
如Figure 3所示：
Figure 3. 磁盘I/O监控


磁盘容量监控

实时显示不同的时间跨度内物理机磁盘容量的监控曲线图。包括以下监控条目：
  • 物理机全部磁盘使用率：物理机全部磁盘已使用容量百分比。
  • 物理机全部磁盘使用量：物理机全部磁盘已使用容量。
  • 云平台系统文件所占磁盘使用率：云平台系统文件所占磁盘容量百分比。
  • 云平台系统文件所占磁盘使用量：云平台系统文件所占磁盘容量。
如Figure 4所示：

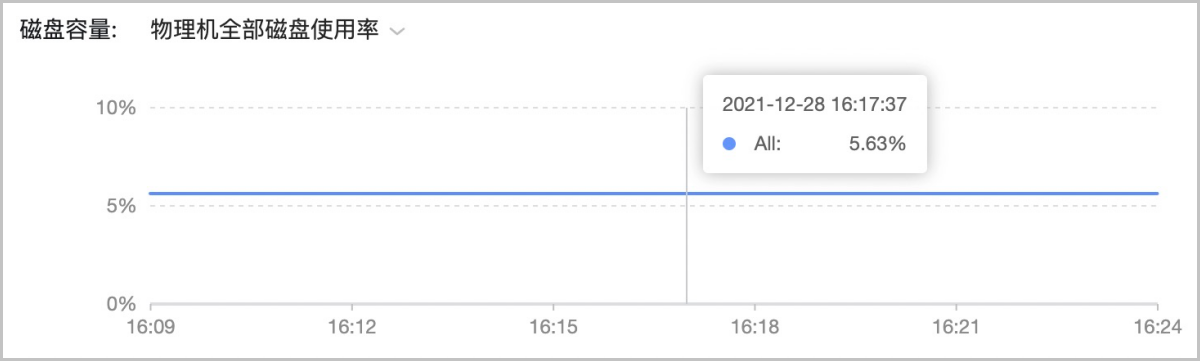

Figure 4. 磁盘容量监控


网卡监控

可选择一个或多个网卡（网卡eth0），实时显示不同的时间跨度内物理机网卡的监控曲线图。包括以下监控条目：
  • 网卡发送数据速率：实时显示物理机当前网卡发送数据速率
  • 网卡接收数据速率：实时显示物理机当前网卡接收数据速率
  • 网卡发送包速率：实时显示物理机当前网卡发送包速率
  • 网卡接收包速率：实时显示物理机当前网卡接收包速率
  • 网卡出包丢弃速率：实时显示物理机当前网卡出包丢弃速率
  • 网卡入包丢弃速率：实时显示物理机当前网卡入包丢弃速率
如Figure 5所示：

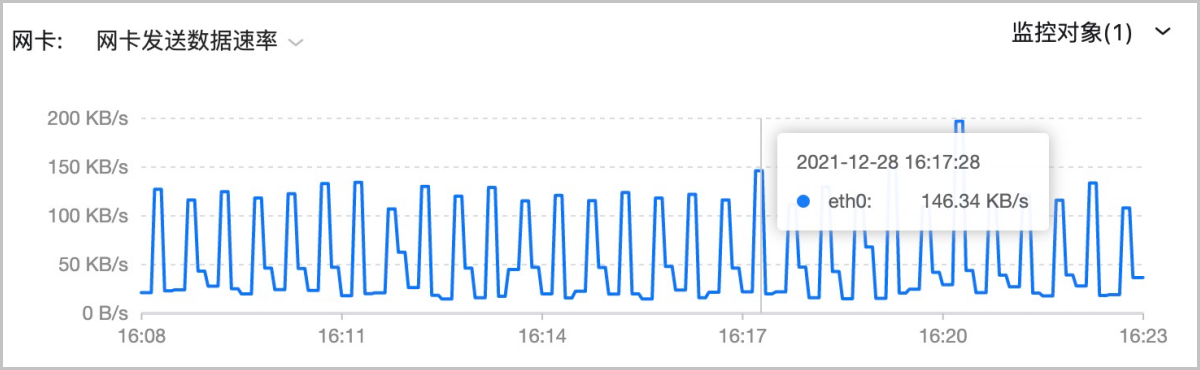

Figure 5. 网卡监控
